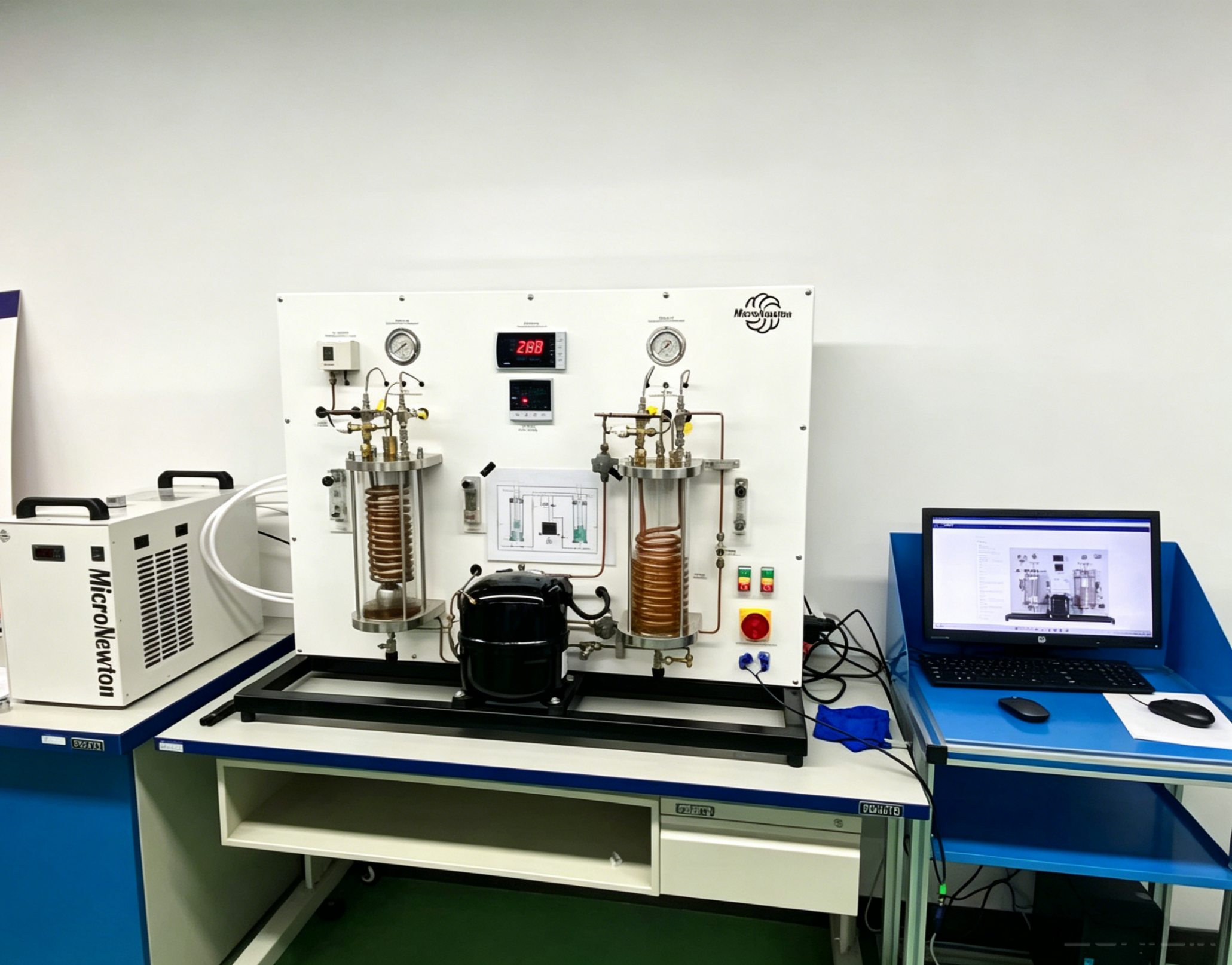

Aparato experimental del ciclo de refrigeración por compresión de vapor | Equipo de prueba de enseñanza del ciclo de refrigeración

Para universidades, escuelas técnicas y laboratorios de educación vocacional, Vapor  El aparato experimental de ciclo de refrigeración por compresión (también llamado equipo de prueba de ciclo de refrigeración) es un equipo de enseñanza de laboratorio profesional para estudiantes de ingeniería termodinámica, energía e ingeniería eléctrica, refrigeración y aire acondicionado. Este banco de capacitación sobre ciclos de refrigeración reproduce un sistema completo de refrigeración por compresión de vapor de una sola etapa, lo que ayuda a los estudiantes a dominar los principios de refrigeración, medir el coeficiente de refrigeración COP, trazar el diagrama de ph (presión-entalpía), comparar el ciclo de refrigeración ideal con el ciclo de refrigeración real y observar visualmente los fenómenos de evaporación y condensación del refrigerante.

Principio de funcionamiento básico del equipo de pruebas del ciclo de refrigeración

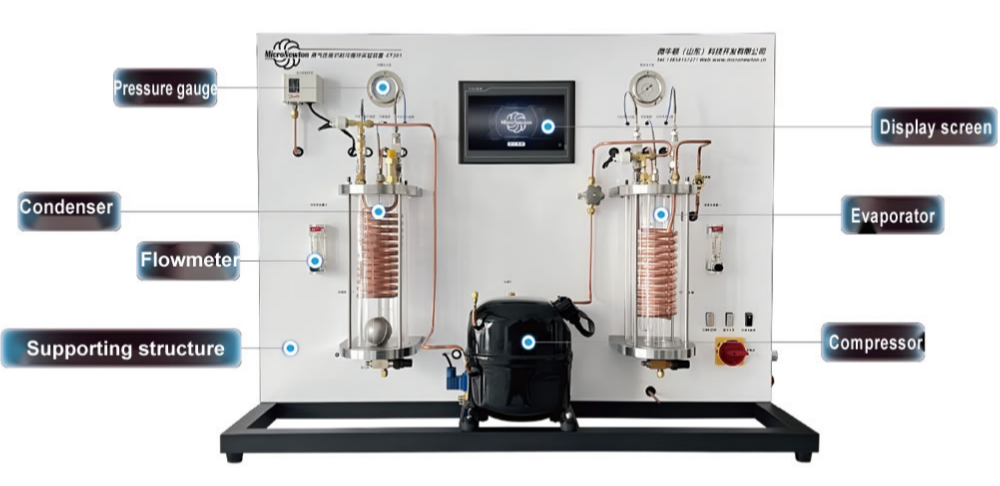

El ciclo de refrigeración por compresión de vapor de una sola etapa consta de cuatro componentes principales: compresor hermético, condensador, válvula reguladora de expansión y evaporador. Siguiendo la segunda ley de la termodinámica, el sistema de refrigeración consume trabajo eléctrico para transferir calor de una fuente de calor de baja temperatura a una fuente de calor de alta temperatura para lograr el efecto de enfriamiento.

1. Proceso de compresión: El compresor hermético aspira vapor de refrigerante de baja temperatura y baja presión del evaporador, comprime el vapor en vapor de refrigerante sobrecalentado de alta temperatura y alta presión.
2. Proceso de condensación: El vapor de refrigerante a alta presión fluye hacia el condensador visual, libera calor al agua de refrigeración y se condensa en refrigerante líquido a alta presión. Los estudiantes pueden observar directamente cómo el refrigerante se condensa en gotas de líquido dentro del tanque transparente del condensador.
3. Proceso de expansión de estrangulamiento: El refrigerante líquido a alta presión pasa a través de la válvula de expansión para un estrangulamiento adiabático. La presión del refrigerante cae bruscamente mientras la entalpía se mantiene constante, convirtiéndose en vapor húmedo a baja temperatura y presión.
4. Proceso de evaporación: El refrigerante bifásico ingresa al evaporador visual, absorbe el calor del agua enfriada y hierve hasta convertirse en vapor. Se pueden observar fenómenos evidentes de burbujas en ebullición; luego el vapor del refrigerante regresa al compresor para finalizar el ciclo de refrigeración cerrado.

Características principales del vapor  Aparato experimental del ciclo de refrigeración por compresión

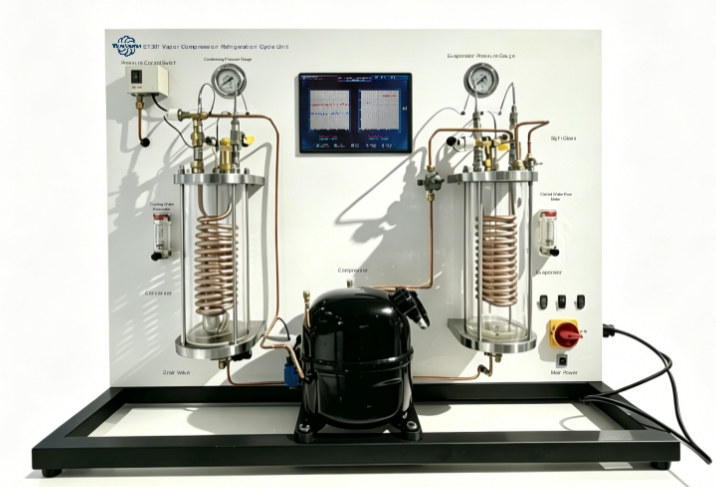

1. Componentes de refrigeración visualizados: el evaporador y el condensador de carcasa y tubo transparentes permiten la observación directa de la evaporación del refrigerante y el goteo de la condensación, sin limitarse a los dibujos esquemáticos de los libros de texto. Todas las piezas de refrigeración están cuidadosamente dispuestas en el panel del banco para facilitar la demostración didáctica.

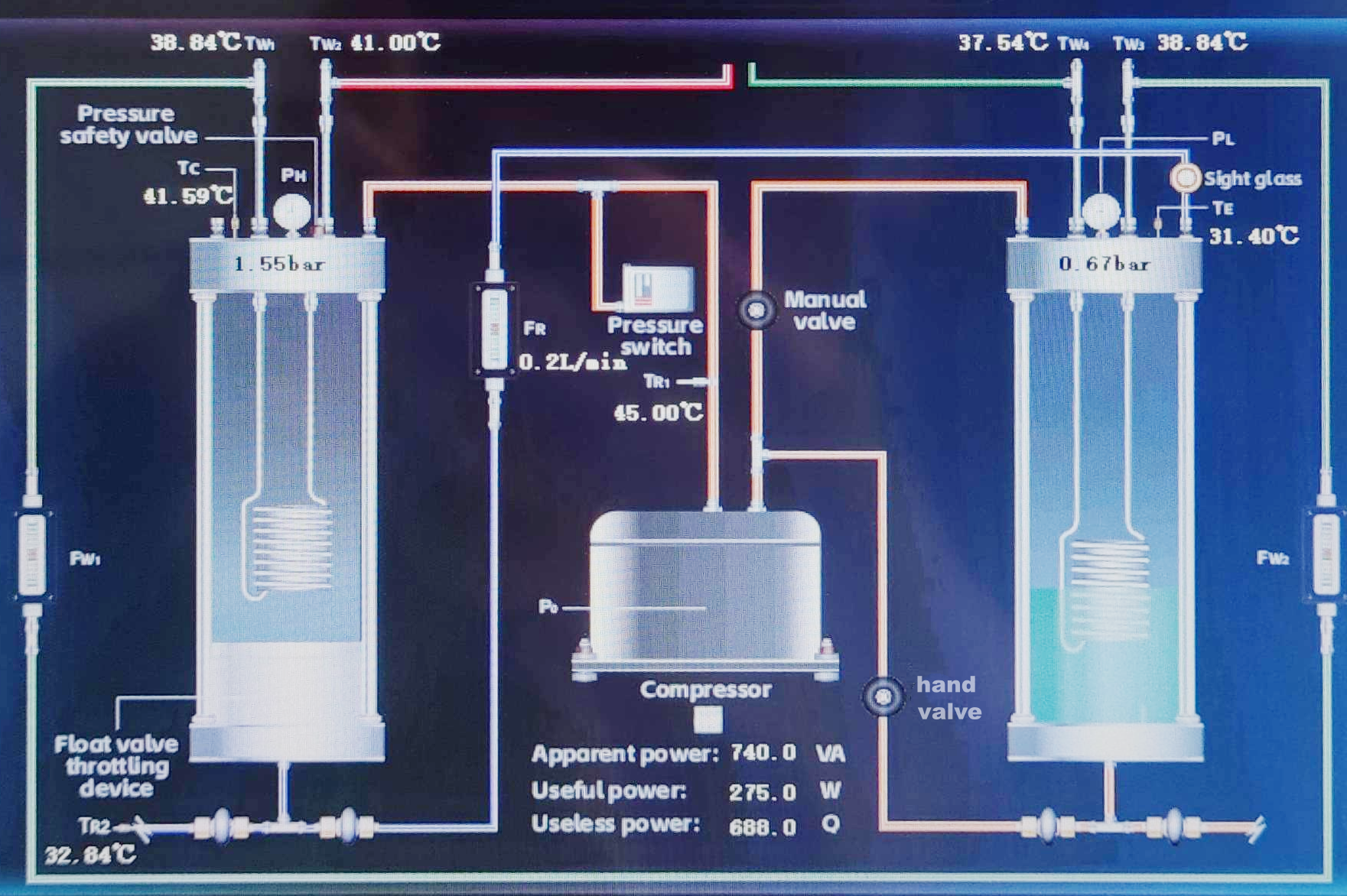

2. Sistema integral de medición multiparamétrica: este equipo de prueba de ciclo de refrigeración está equipado con termopares tipo T multicanal, manómetros de alta/baja presión, medidor de flujo de refrigerante, sensores de flujo de agua de refrigeración y agua enfriada y un módulo de adquisición de energía. Los parámetros medibles en tiempo real incluyen presión de evaporación, presión de condensación, caudal de refrigerante, valores de temperatura de múltiples puntos, voltaje de entrada del compresor, corriente y potencia activa. Todos los datos experimentales se pueden mostrar en el monitor de pantalla táctil para su registro y posprocesamiento.
3. Condiciones de trabajo ajustables para diversos experimentos de refrigeración: los operadores pueden ajustar el caudal de agua de refrigeración y el caudal de agua enfriada mediante válvulas de control manual. Al cambiar la temperatura de condensación y la temperatura de evaporación, los usuarios pueden estudiar cómo las condiciones de trabajo afectan el rendimiento del sistema de refrigeración.
4. Mecanismo completo de protección de seguridad: el banco de pruebas didáctico de refrigeración integra protección de corte de alta presión del condensador, protección de sobrecarga térmica del compresor, corte de sobrecarga eléctrica y protección de conexión a tierra. Cuando la presión del condensador excede el valor umbral, el sistema cortará automáticamente el suministro de energía del compresor para garantizar la seguridad del operador del laboratorio y del dispositivo.
5. Refrigerante respetuoso con el medio ambiente: adopta refrigerante respetuoso con el medio ambiente para la circulación de refrigeración de circuito cerrado, estable para operaciones repetidas de laboratorio de estudiantes.

Experimentos de laboratorio disponibles en este banco de entrenamiento sobre ciclos de refrigeración

Este aparato experimental de ciclo de refrigeración admite 5 experimentos de enseñanza estándar para laboratorios de ingeniería termodinámica y refrigeración:

1. Medición del coeficiente de refrigeración (COP) del ciclo de refrigeración: Calcule la capacidad de enfriamiento real y el valor COP mediante el método de equilibrio térmico del lado del agua; Analizar los factores que influyen en el rendimiento de la refrigeración.
2. Comparación entre el ciclo de refrigeración real y el ciclo de refrigeración teórico ideal: recopile datos de presión y temperatura, ubique cada punto de estado en el diagrama de ph del refrigerante; contrastar la desviación del ciclo real con el ciclo teórico de refrigeración por compresión de vapor, analizar las pérdidas experimentales.
3. Estudie el cambio en el rendimiento de la refrigeración bajo diferentes caudales de fluido: ajuste el agua enfriada y el flujo de agua de refrigeración, registre la potencia de refrigeración y los datos de variación del COP, investigue el rendimiento del intercambio de calor del evaporador y el condensador.
4. Observación de los fenómenos de evaporación y condensación en el ciclo de refrigeración por compresión de vapor: observe directamente la ebullición del refrigerante dentro del evaporador y la condensación de gotas dentro del condensador, profundice la comprensión de la transferencia de calor por cambio de fase en el sistema de refrigeración.
5. Pruebe las curvas de rendimiento de refrigeración bajo diferentes temperaturas de evaporación y temperatura de condensación: modifique las condiciones de presión del sistema, dibuje curvas de rendimiento de COP frente a la temperatura de evaporación/condensación, comprenda cómo los parámetros térmicos afectan la eficiencia de la unidad de refrigeración.

Todos los experimentos vienen con manuales de experimentos completos, tablas de registro de datos y un apéndice del diagrama de ph para que los profesores y estudiantes terminen la redacción del informe de laboratorio del proceso completo.
