El ciclo de Rankine es un ciclo termodinámico fundamental que se utiliza para estudiar cómo se convierte el calor en trabajo mecánico y electricidad en la generación de energía a vapor. Un ciclo básico incluye generación de vapor, expansión de turbinas, condensación y bombeo de agua de alimentación. Para la educación en ingeniería termodinámica, comprender estos procesos ayuda a los estudiantes a conectar el equilibrio energético, la transferencia de calor, la producción de trabajo y la eficiencia termodinámica con el funcionamiento de una planta de energía de vapor. La central térmica con turbina de vapor suministrada sirve como plataforma de laboratorio para esta conexión.
En un ciclo Rankine, el agua se calienta en un generador de vapor para producir vapor. El vapor ingresa a la turbina de vapor, se expande y produce trabajo mecánico que puede impulsar un generador. Luego, el vapor de escape ingresa al condensador, donde el calor se transfiere al agua de refrigeración antes de que el condensado regrese al ciclo. Estos procesos forman la secuencia operativa básica de una central eléctrica de vapor.

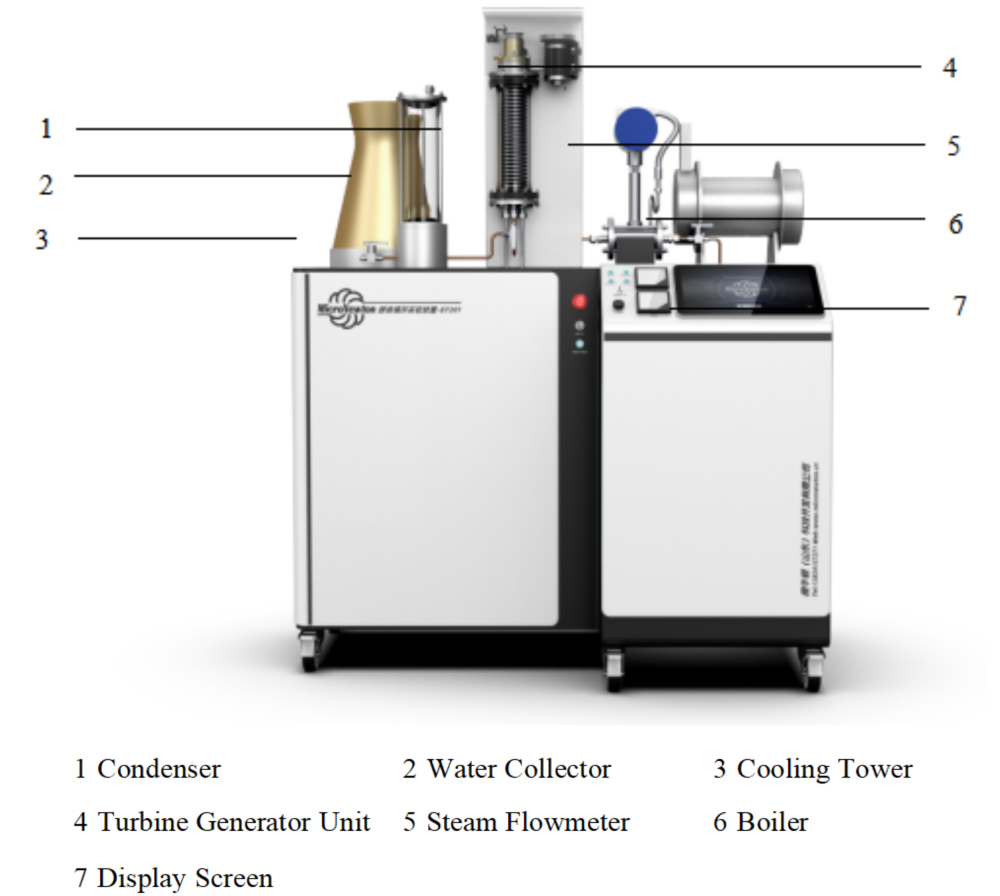

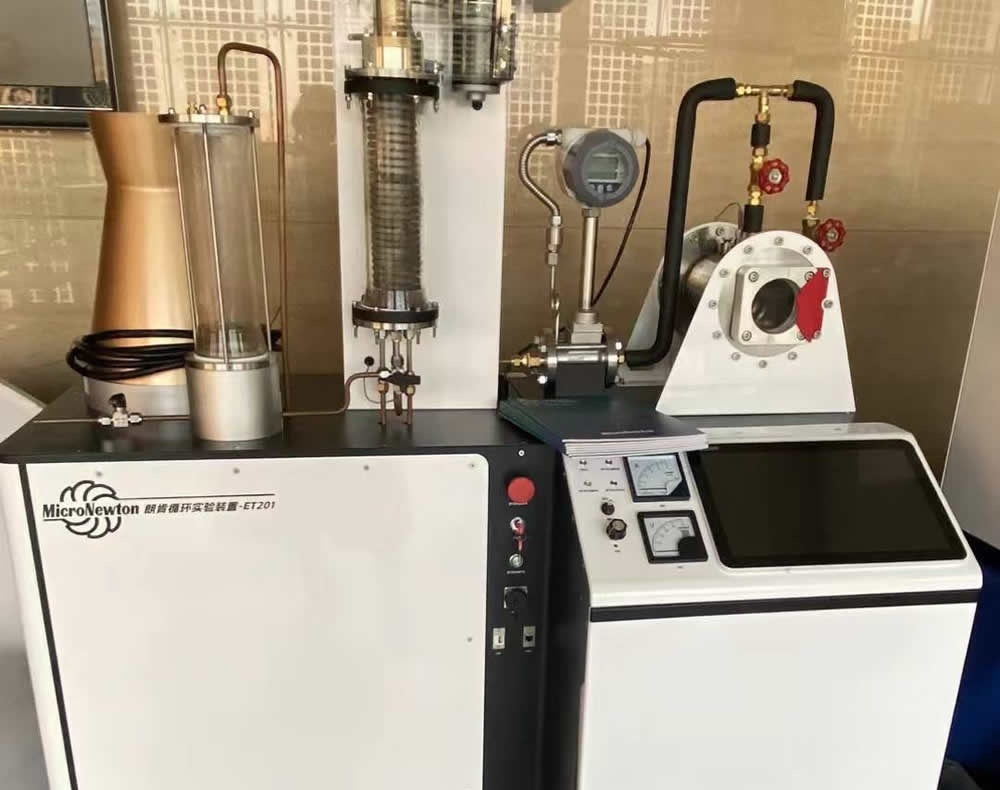

El dispositivo experimental integra los componentes principales de este proceso, incluyendo una caldera de vapor, un generador de turbina, un condensador, un colector de agua y una torre de enfriamiento. Por lo tanto, se puede utilizar no sólo para demostrar el ciclo de Rankine, sino también para estudiar la conversión de energía de la caldera, las relaciones de presión y volumen del vapor, el recalentamiento y reinyección del condensado y el funcionamiento del ciclo de una planta de energía de vapor.
Un valor importante del equipo experimental del ciclo Rankine es que los estudiantes pueden investigar cómo las condiciones operativas influyen en el rendimiento termodinámico. El sistema admite una demostración del ciclo Rankine y experimentos que involucran diferentes presiones de escape, eficiencia interna relativa de la turbina y eficiencia térmica del ciclo Rankine.
Al cambiar la presión de escape de la turbina y medir los parámetros operativos, los estudiantes pueden calcular la relación eléctrica-térmica y analizar la influencia de la contrapresión en el sistema. El experimento también permite a los estudiantes investigar la diferencia entre los procesos reales e ideales de las turbinas y comprender cómo la presión, la temperatura, el flujo de vapor y la entalpía se relacionan con el rendimiento de la turbina.
El experimento del ciclo de Rankine proporciona una forma práctica de estudiar la eficiencia térmica en lugar de tratarla sólo como una ecuación teórica. El experimento de eficiencia térmica evalúa la eficacia con la que el sistema convierte la energía térmica suministrada en potencia de salida neta útil. Las mediciones experimentales incluyen la presión de la turbina, la temperatura del vapor, el flujo de vapor, las condiciones del condensador y la salida del generador.
Por lo tanto, los estudiantes pueden estudiar conceptos importantes de termodinámica de ingeniería, como la eficiencia del ciclo de Rankine, la eficiencia interna de la turbina, las propiedades del vapor, la entalpía, la conversión de energía, la transferencia de calor, las relaciones presión-temperatura y el equilibrio energético. El equipo también admite cálculos y análisis de datos experimentales, lo que permite a los estudiantes comparar diferentes condiciones operativas y desarrollar una comprensión más clara de los sistemas térmicos prácticos.
La Central Térmica con Turbina de Vapor es particularmente relevante para estudiantes que estudian Ingeniería Energética y Energética, Ingeniería Térmica, Ingeniería Mecánica, Ingeniería Energética y disciplinas afines. Más allá de comprender el ciclo de Rankine, los estudiantes pueden practicar la operación de equipos, la medición de parámetros, el cálculo termodinámico, el diseño experimental, el procesamiento de datos y el análisis de ingeniería.
El sistema experimental también está diseñado para experimentos integrales, basados en diseño e independientes. Los estudiantes pueden desarrollar sus propios procedimientos experimentales después de comprender el equipo y los principios experimentales, respaldando el pensamiento científico y las habilidades prácticas de investigación.
Para los laboratorios de ingeniería termodinámica, la central térmica con turbina de vapor proporciona una conexión directa entre el ciclo Rankine teórico y el funcionamiento de un sistema de energía de vapor. A través de experimentos estructurados del ciclo Rankine, los estudiantes pueden observar la conversión de energía, analizar el rendimiento termodinámico y desarrollar las habilidades prácticas necesarias para estudios posteriores en sistemas térmicos e ingeniería energética.
