Un túnel de viento subsónico es una instalación de prueba que genera energía subsónica controlada. Acelerar el flujo de aire para investigar el rendimiento aerodinámico de modelos y superficies de prueba.

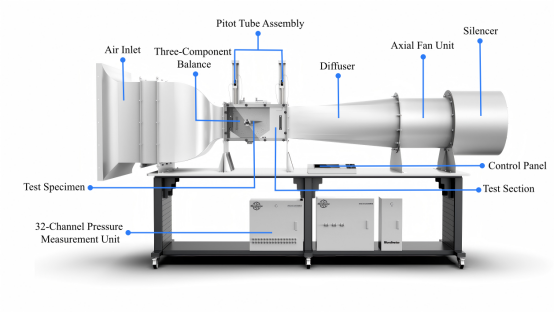

El aire ingresa al túnel de viento a través de un difusor aerodinámicamente optimizado, en el que su velocidad aumenta linealmente. Posteriormente, la corriente de aire pasa a la sección de prueba de trabajo, atraviesa una rejilla protectora, fluye a través de un difusor y llega a un ventilador axial de velocidad variable. Al salir del ventilador, el aire pasa a través de un conjunto silenciador antes de ser liberado a la atmósfera circundante.

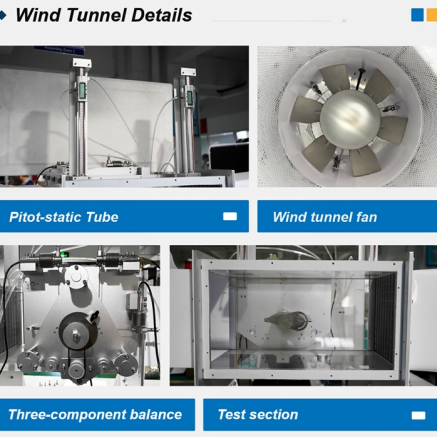

La sección de pruebas sirve como zona principal para el trabajo experimental. Admite la instalación de varios conjuntos de modelos para cumplir diversos requisitos experimentales y de demostración.

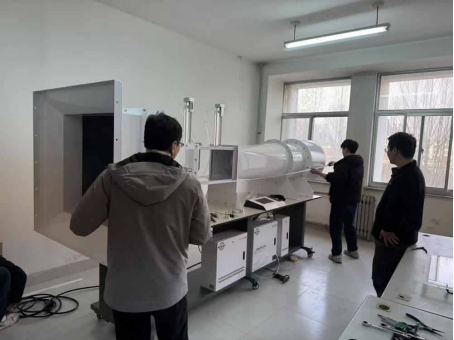

Para los laboratorios de enseñanza universitaria, los túneles de viento subsónicos ayudan en plataformas experimentales para demostrar conceptos básicos de mecánica de fluidos y aerodinámica experimental.

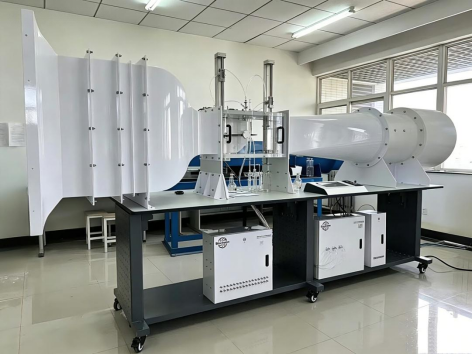

Nuestro túnel de viento subsónico está diseñado para laboratorio. basada en la docencia y la investigación experimental. Puede equiparse con tres balanza de fuerza de componentes, unidad de medición de presión de 32 canales, presión modelo de perfil aerodinámico NACA0012 aprovechado, límite modelo de prueba de capa, modelo de arrastre 3D y otros accesorios.
|
Parámetro |
Índice técnico |
|
Fuente de alimentación |
3 fase 5 cable, 380V±5%, 50Hz |
|
Velocidad de rotación del ventilador |
0-2900 rpm |
|
Potencia Total Instalada |
4,5kW |
|
prueba Velocidad de flujo de sección |
0-33 m/s |
|
Tubo de Pitot |
2 piezas, Φ 3 mm × 425 mm |
|
Desplazamiento transversal para medición de velocidad |
Pantalla digital; resolución: 0,01 mm; rango de recorrido: 0-300 mm |
|
Rugosidad de la superficie de entrada |
＜0.5 |
|
prueba Material de la sección |
Acrílico |
|
prueba Longitud de la sección |
600 mm |
|
prueba Sección transversal Sección (Largo × Alto) |
300 mm × 300 mm |
personalizado viento construido Las soluciones de túneles se modifican completamente para adaptarse al proyecto. requisitos específicos del cliente.
Si planeas construir una universidad nivel aerodinámico o fluido laboratorio de mecánica, nuestro equipo de ingeniería puede configurar un viento subsónico Solución de túnel adaptada a sus experimentos de enseñanza, espacio de laboratorio y necesidades de medición.
A1:Se utiliza para investigar el comportamiento del flujo de aire y el rendimiento aerodinámico en condiciones de flujo subsónico, principalmente con fines docentes, de investigación científica y de laboratorio. experimentos a escala.
A2: Un túnel de viento subsónico funciona a velocidades de flujo inferiores a Mach1, mientras que un túnel de viento supersónico funciona a velocidades de flujo superiores a Mach1.
A3: Las pruebas típicas incluyen pruebas de rendimiento del perfil aerodinámico, elevación y medición de resistencia, superficie Medición de distribución de presión, visualización de flujo y límites. investigación de capas.
A4: Una configuración de laboratorio estándar incluye un túnel de viento subsónico, modelos de prueba aerodinámicos, presión y hardware de medición de fuerza y un sistema de datos sistema de adquisición.
