Introducción

El Aparato Osborne Reynolds (Dispositivo Experimental del Número de Reynolds H102) es imprescindible para la enseñanza  Equipo de laboratorio de mecánica de fluidos de grado para la educación en ingeniería. Visualiza el flujo laminar, el flujo de transición y el flujo turbulento dentro de tuberías circulares, lo que ayuda a los estudiantes a comprender el flujo y el número de Reynolds adimensional.  Principio de transición de régimen.

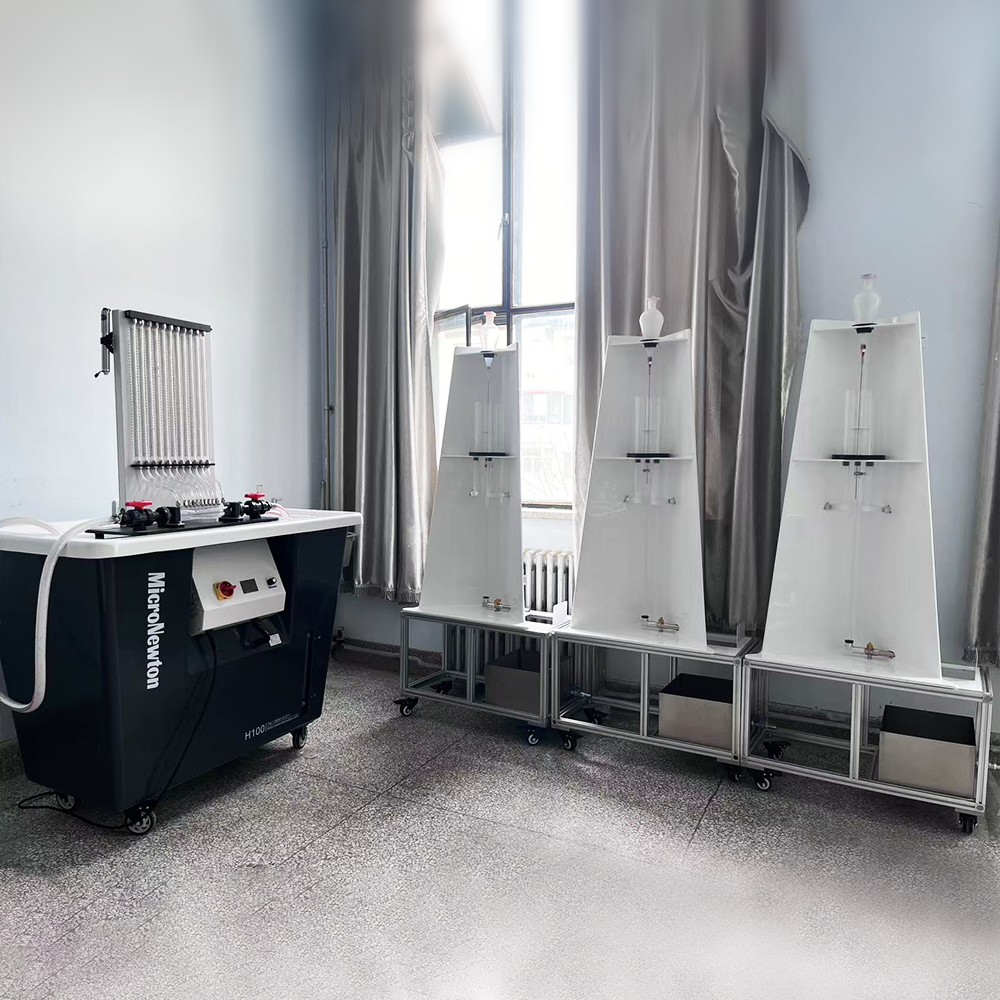

Este aparato de sobremesa de Osborne Reynolds funciona junto con un banco de hidráulica básica como parte de nuestro sistema modular de laboratorio de mecánica de fluidos.  Es ampliamente adoptado para ingeniería mecánica, ingeniería civil, energía.  cursos de pregrado en ingeniería eléctrica e ingeniería química.

¿Qué es el aparato de Osborne Reynolds?

El aparato Osborne Reynolds replica la pipa clásica de Osborne Reynolds  experimento de flujo. usando tinte  tecnología de visualización de rastreo, muestra a los estudiantes cómo el fluido se transforma de un flujo laminar ordenado a través de un estado de transición a un flujo turbulento caótico ajustando la velocidad del flujo de agua.

El número de Reynolds es el parámetro central adimensional. Describe la relación entre la fuerza de inercia y la fuerza viscosa del fluido:

• Flujo laminar: Re aproximadamente por debajo de 2320, el tinte mantiene una línea recta estable;
• Flujo de transición: Re entre 2320 -4000, el tinte comienza a fluctuar y retorcerse;
• Flujo turbulento: por encima de 4000, el tinte se mezcla rápidamente con el agua circundante.

Los estudiantes registran el caudal, la temperatura del agua y las dimensiones de la tubería para calcular el número de Reynolds crítico superior y el número de Reynolds crítico inferior, comparan los datos medidos con los valores teóricos aceptados y estudian cómo la viscosidad cinemática influye en los patrones de flujo.

Estructura principal y características clave del dispositivo experimental del número de Reynolds

Nuestro aparato H102 Osborne Reynolds adopta plena  diseño visual transparente para la enseñanza  requisitos de laboratorio.

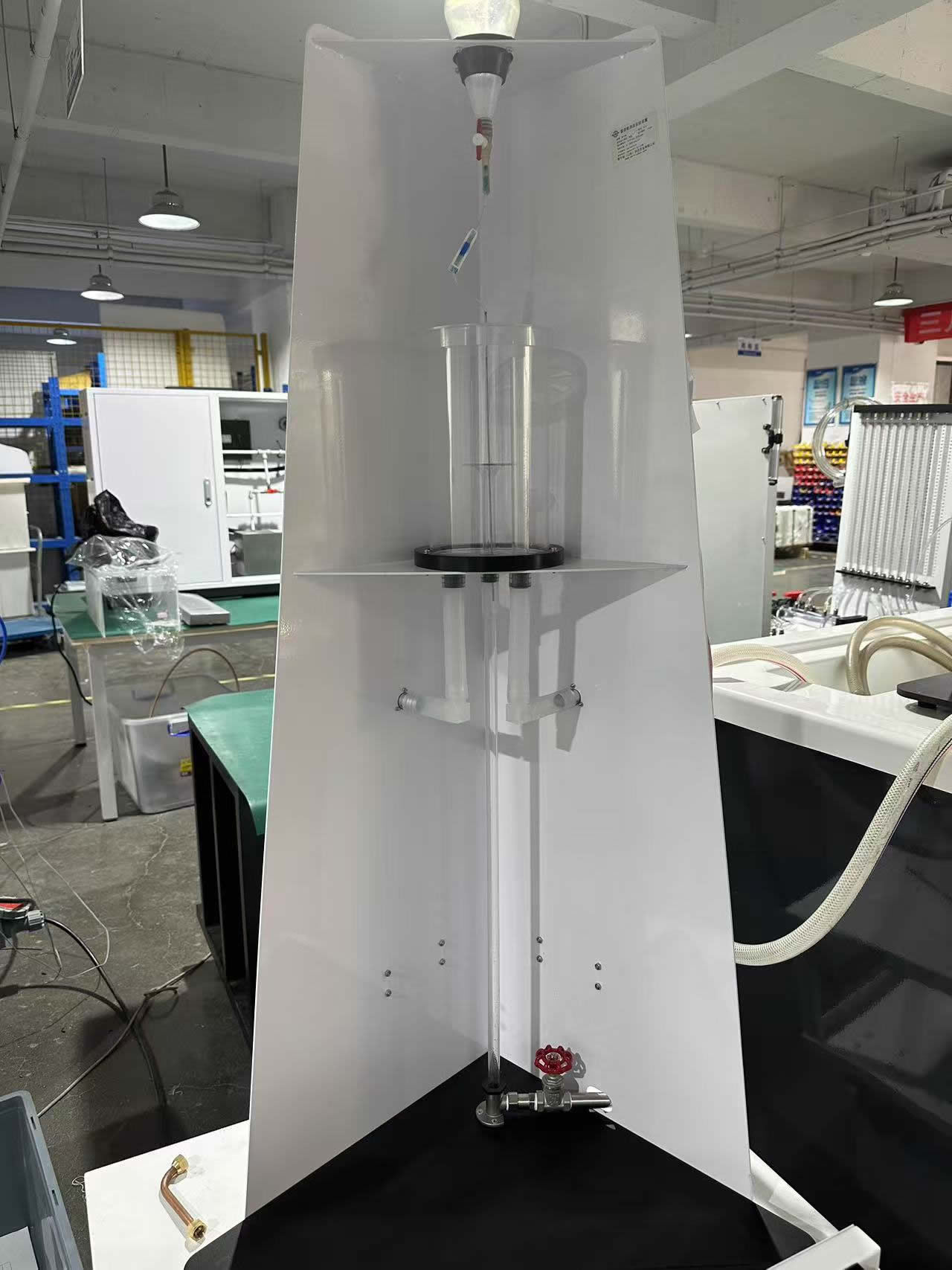

Componentes principales

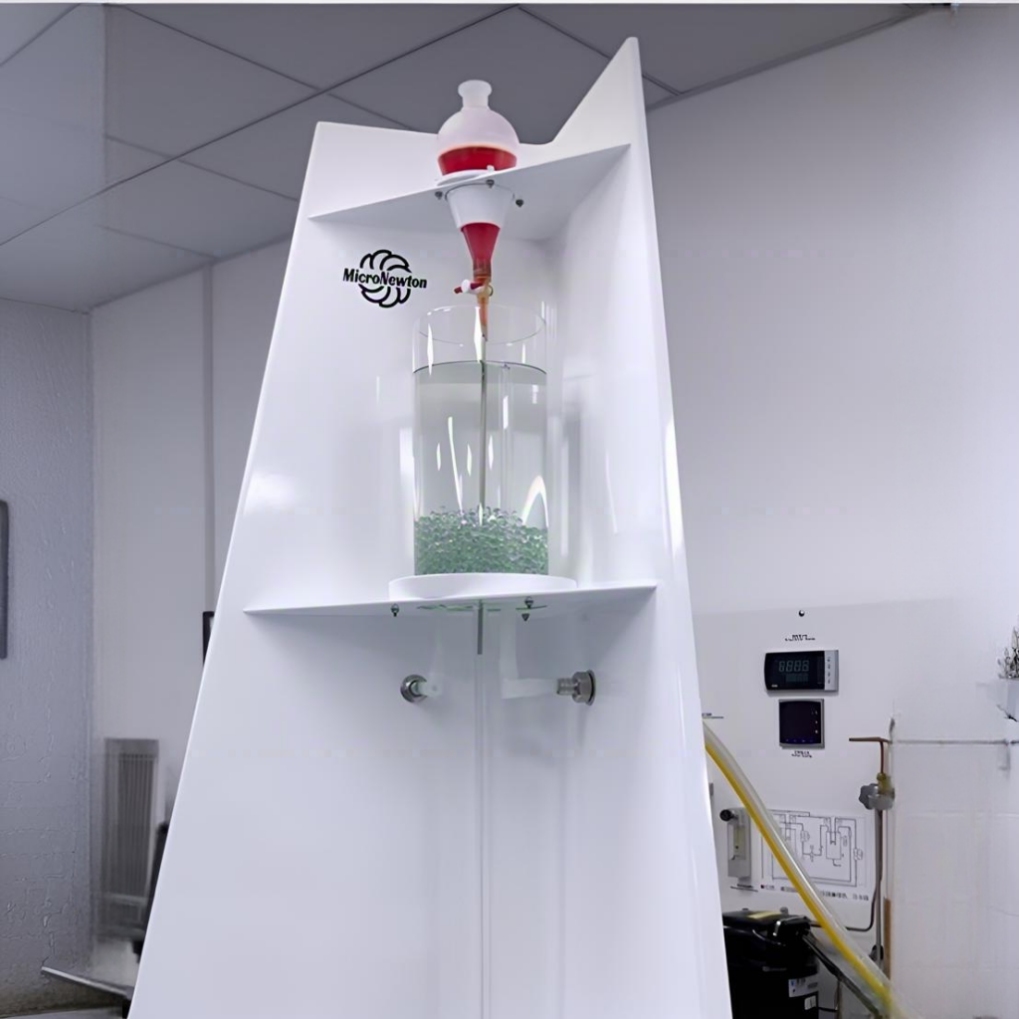

1. constante  tanque de cabeza de vidrio a presión: Equipado con perlas de vidrio amortiguadoras para estabilizar el flujo de agua entrante y eliminar la turbulencia antes de ingresar a la sección de prueba;
2. Inyector de tinte / pera  embudo en forma: Inyecte un filamento de tinte fino en el centro del tubo de prueba para observar claramente el patrón de flujo;
3. Precisión  tubo de ensayo de vidrio: diámetro interior 12 mm, diámetro exterior 16 mm, proporciona una visión sin obstáculos para la visualización del flujo;
4. Puerto de desbordamiento: Mantiene agua estable y constante.  condición de la cabeza;
5. Flujo  válvula de control: ajuste gradualmente el caudal de salida sin alterar el flujo entrante;
6. Marco de soporte móvil de aleación de aluminio: Tamaño compacto, fácil de instalar y mover dentro de los laboratorios de enseñanza.

Ventajas del producto

• Excelente estabilidad del flujo gracias a la constante  conjunto de tanque de presión y lecho amortiguador;
• completo  estructura transparente, ligera  La cubierta protectora de color mejora el efecto visual para laminar.  manifestación de transición turbulenta;
• Combina con el banco hidráulico básico estándar, siguiendo el fluido modular  concepto de laboratorio;
• Bajo ruido de funcionamiento ≤55 dB, funciona en una habitación normal  temperatura y atmosfera  condición de presión;
• Mantenimiento sencillo, documentos completos de orientación experimental suministrados con la entrega.

 Especificaciones técnicas principales

Experimentos típicos realizados en el aparato de Osborne Reynolds

El dispositivo experimental del número de Reynolds admite ejercicios de laboratorio de mecánica de fluidos clásicos para estudiantes de ingeniería:

1. Observación visual de flujo laminar, transicional y turbulento: ajustar el flujo  válvula de control para cambiar la velocidad del agua, observe los cambios en la forma del filamento de tinte dentro del tubo de prueba de vidrio.
2. Medición del número de Reynolds crítico más bajo: reduzca el caudal desde una condición completamente turbulenta hasta que reaparezca el filamento de tinte recto estable; Registre el caudal y la temperatura del agua, calcule el número de Reynolds crítico más bajo y compárelo con el valor estándar 2320.
3. Medición del número de Reynolds crítico superior: aumentar el caudal desde el estado laminar estable hasta que el filamento de tinte se rompa y se mezcle; calcular el número de Reynolds crítico superior (normalmente dentro del rango 3000-5000).
4. Estudio del efecto de la viscosidad del líquido en el régimen de flujo: cambiar la temperatura del agua para alterar la viscosidad cinemática, analizar cómo la viscosidad afecta el flujo  valor crítico de transición.
5. Procesamiento de datos y trazado de curvas: registre el flujo, la temperatura, calcule la velocidad y el número de Reynolds, complete el informe de laboratorio y analice la comparación de datos.

Construir ingeniería completa  Laboratorio de Educación y

Más allá de los equipos de laboratorio de mecánica de fluidos, nuestro alcance de fabricación cubre sistemas de aerodinámica y túnel de viento, nuevos  energía y energía  bancos experimentales de almacenamiento, aparatos de transferencia de calor, dispositivos de enseñanza de termodinámica de ingeniería, bancos de pruebas de refrigeración y aire acondicionado, plataformas experimentales de mecánica estructural y de materiales.

Cada aparato de laboratorio pasa estrictas pruebas previas en fábrica. Proporcionamos manuales de operación, manuales de instrucciones de experimentos, en  puesta en marcha del sitio y capacitación de operadores para clientes educativos globales. Ya sea que compre un aparato Osborne Reynolds independiente o planee configurar un equipo completo  fluido de escala  laboratorio de mecánica, nuestro equipo de ingeniería ofrece productos personalizados  Propuestas hechas que coinciden con su plan de estudios y laboratorio.  limitaciones del sitio.

Obtenga su cotización de laboratorio personalizada

Si está comprando aparatos Osborne Reynolds u otros Equipos experimentales de ingeniería Para laboratorios de enseñanza universitaria, envíe sus requisitos detallados, incluidos experimentos de destino, espacio de laboratorio y energía.  condición de suministro. Nuestro equipo técnico le responderá con ficha técnica del producto, propuesta técnica y cotización comercial.
