Sistema de laboratorio de energía de fuentes múltiples entregado para la enseñanza y la investigación universitarias

Introducción

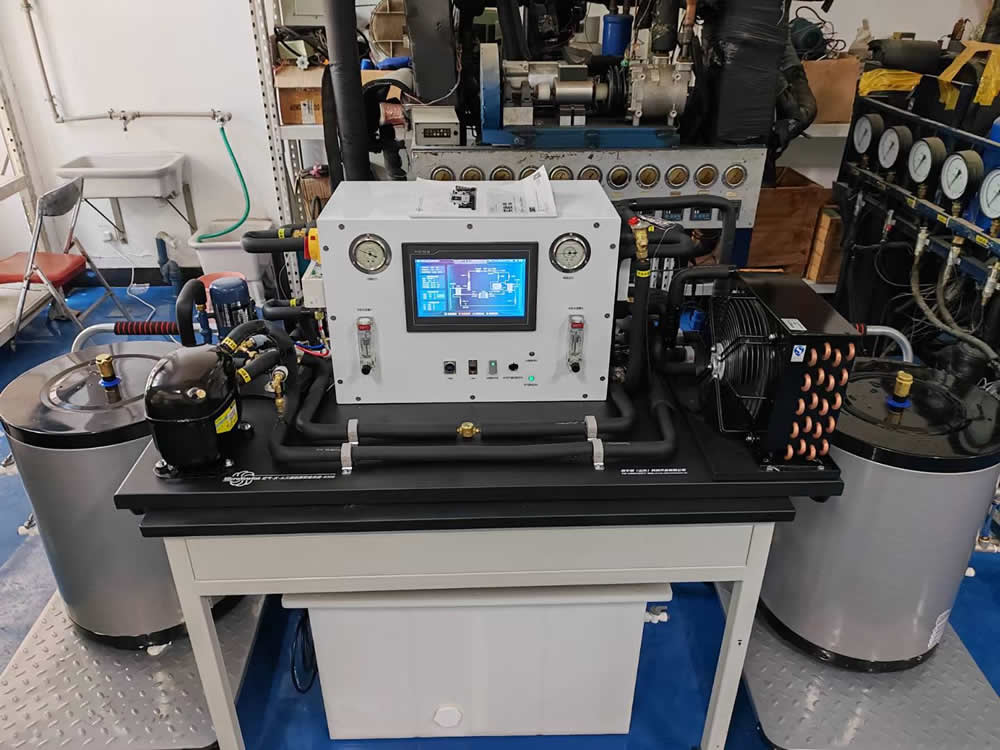

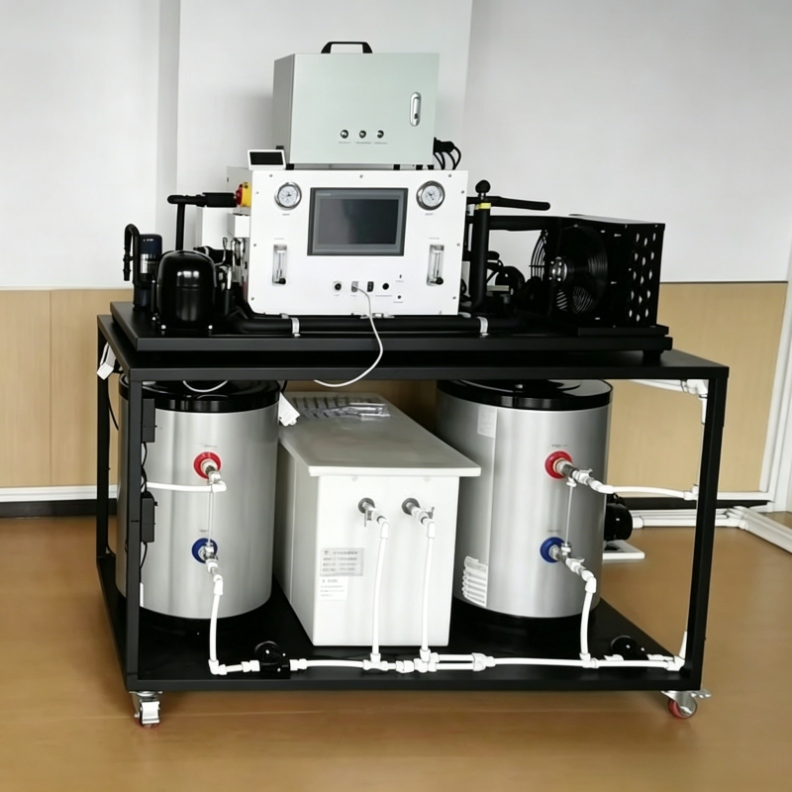

Recientemente completamos el envío de un multi completo -Sistema experimental de fuente de energía complementaria para energía universitaria.  laboratorios de ingeniería eléctrica. Esta configuración completa de laboratorio integra paneles solares, fase  cambiar unidades experimentales de almacenamiento de energía, Aparato de intercambiadores de calor agua-aire , almacenamiento de agua caliente aislado Tanque de energía, intercambiadores de calor, bombas de circulación de agua y sistema de control y adquisición de datos, que respaldan la enseñanza e investigación integrales para energías renovables y múltiples. -Proyectos de acoplamiento energético.

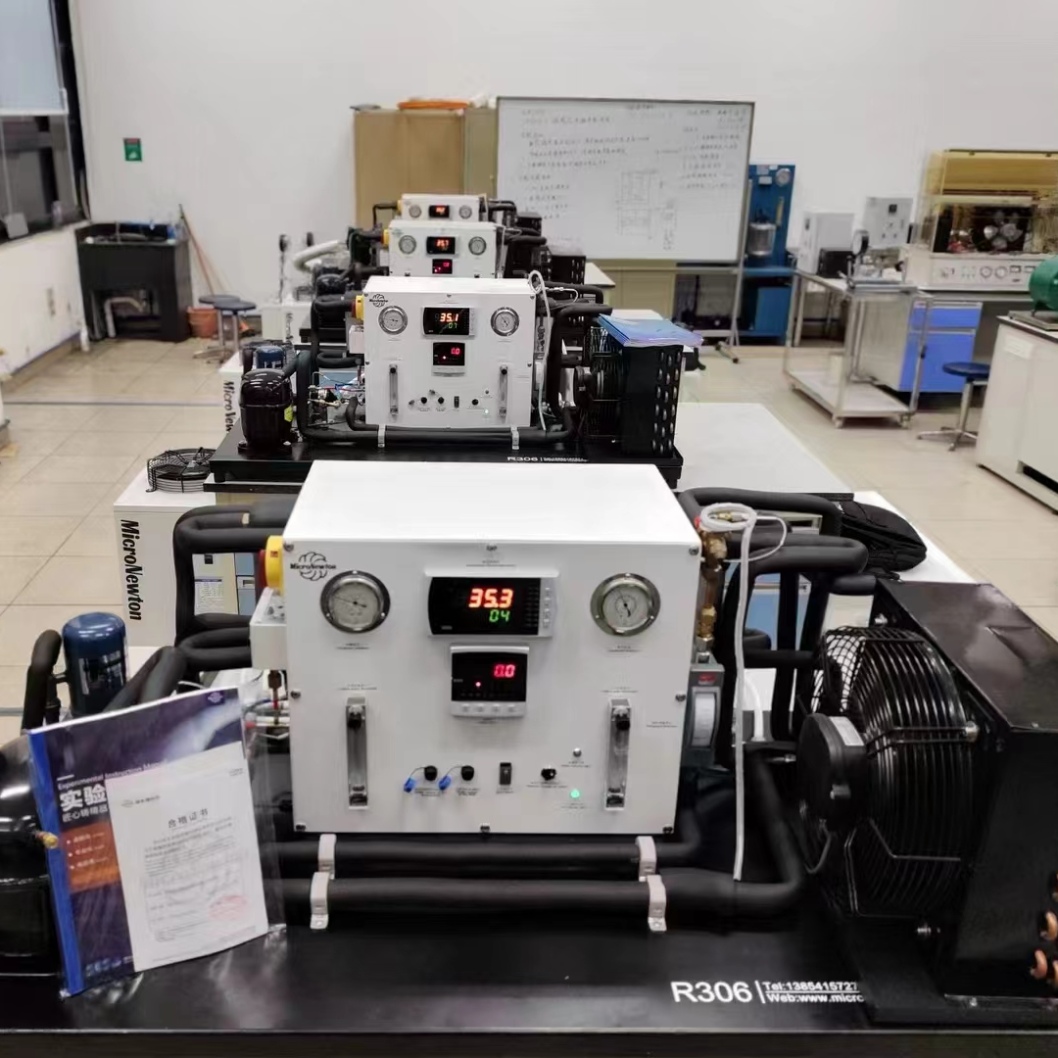

Entre estos módulos principales, el R306 Aparato de intercambiadores de calor agua-aire destaca como la enseñanza clave  unidad de investigación. Permite cambiar entre las condiciones de trabajo de la bomba de calor de fuente de aire, fuente de agua y fuente de suelo dentro de un solo banco, brindando una demostración intuitiva del ciclo termodinámico y calor mensurable.  Datos de rendimiento de la bomba para ingeniería termodinámica, principio de refrigeración y calor.  Cursos de tecnología de bombas.

¿Qué es W? ¿Aparato intercambiador de calor agua-aire?

el Aparato de intercambiadores de calor agua-aire sigue el principio del vapor  Ciclo de refrigeración por compresión. Según la segunda ley de la termodinámica, consume trabajo eléctrico para extraer calor de tres niveles bajos diferentes.  fuentes de calor de temperatura: aire ambiente, medio agua y suelo, luego transfiere energía térmica a alta  lados de temperatura para realizar la función de calefacción.

El sistema adopta el entorno.  Refrigerante R134a amigable con valor ODP cero sin dañar la capa de ozono atmosférico. Los componentes principales de la circulación están expuestos y ordenados ordenadamente sobre la mesa experimental. Los usuarios pueden observar visualmente el calor total.  circuito de trabajo de la bomba. Múltiples sensores recogen información real  datos de tiempo que incluyen presión de refrigerante, temperatura, caudal, temperatura del agua y potencia del compresor, para que los estudiantes puedan completar cálculos cuantitativos y análisis comparativos en lugar de solo una demostración cualitativa.

Diferente de soltero  Dispositivos experimentales de bomba de calor de fuente, este banco realiza un trabajo rápido  Conmutación de condiciones a través de grupos de válvulas. Los operadores pueden cambiar entre aire  fuente, agua  fuente y suelo  fuente de calor  Modos de bombeo sin cambiar la configuración del hardware, lo que amplía enormemente los contenidos experimentales para los laboratorios universitarios.

Composición principal y especificaciones técnicas del aparato de intercambiador de calor agua-aire R306

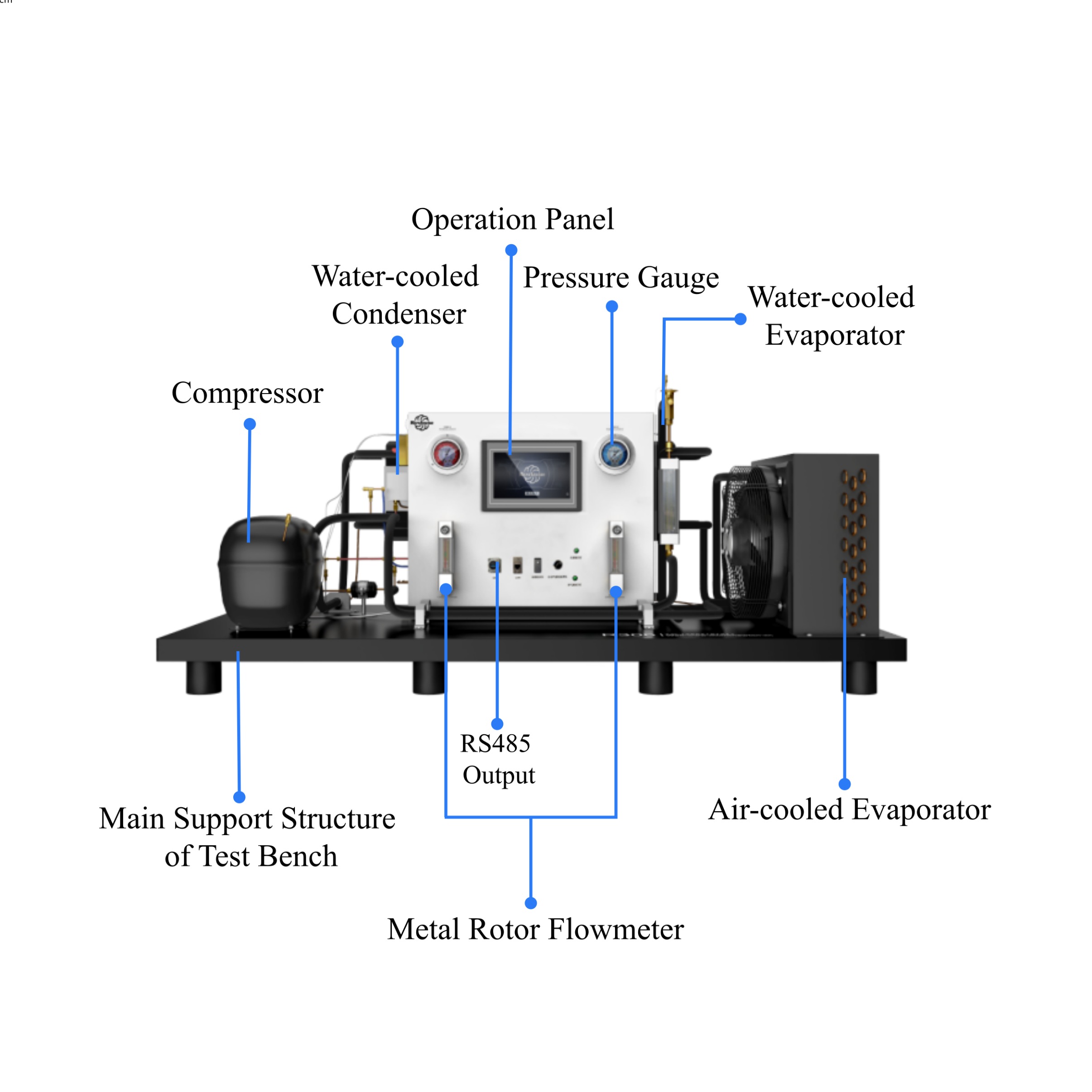

La plataforma experimental consta de un circuito de circulación de refrigerante, múltiples -Conjunto de evaporador de fuente, unidad condensadora, módulos de calefacción eléctrica ajustables, instrumentos de medición y humanos.  panel de control de la máquina.

• Grupo evaporador: Aire  evaporador fuente con aleta  y  estructura de tubo; plato  tipo intercambiador de calor para agua  modo fuente; suelo  Caja de simulación de fuente con potencia de calentamiento ajustable.
• Circuito frigorífico: Compresor, válvula de expansión térmica, filtro seco, caudalímetro de turbina R134a, manómetros de alta/baja presión.
• Medición y control: Pantalla táctil HMI, T  tipo termopares, medidores de flujo de agua, módulo de monitoreo de energía, alta  corte de presión  protección de seguridad desactivada (umbral de disparo de 32 bar).
• Calefacción auxiliar: 0 -Agua regulable 2000W  calentador auxiliar de fuente; 0 -Suelo regulable 1200W  Calentador auxiliar de fuente para simular fuente variada.  condiciones de temperatura lateral.

Experimentos de enseñanza e investigación disponibles

Diseñado para la energía  y  especialidades en ingeniería eléctrica, ingeniería mecánica y medio ambiente de la construcción, Aparato de intercambiadores de calor agua-aire admite un conjunto completo de experimentos estándar:

1. Medición del coeficiente de calentamiento del compresor COPH bajo diferentes fuentes de calor
2. Comparación entre el ciclo de refrigeración real y el ciclo teórico ideal, dibujo P -h (presión  diagrama de entalpía)
3. Influencia del agua  temperatura de entrada de la fuente en calor  rendimiento de calefacción de la bomba
4. Estudio sobre el impacto de la relación de compresión en el calor.  eficiencia del sistema de bomba
5. Calor  Prueba de la curva de rendimiento de la bomba bajo temperaturas variables de evaporación y condensación.
6. suelo  fuente de calor  prueba de rendimiento de la bomba y experimento de equilibrio térmico del suelo

Los estudiantes pueden registrar datos de presión, temperatura, flujo y potencia, completar cálculos de fórmulas, comparar diferencias de rendimiento entre los modos de fuente de aire/agua/suelo y profundizar la comprensión del ciclo de Carnot inverso, el evaporador.  Transferencia de calor del condensador y principios de utilización del calor renovable.

Puntos clave al seleccionar Aparato de intercambiadores de calor agua-aire

Al comprar Aparato de intercambiadores de calor agua-aire Para los laboratorios universitarios, céntrese en estos factores prácticos:

1. Múltiples -capacidad de conmutación de fuente: Confirmar si el equipo admite aire.  fuente, agua  fuente y suelo  interruptor de modo de fuente solo mediante la operación de la válvula, evite la reposición manual de componentes. -montaje.
2. Completitud de la medición: comprobar real  Parámetros medibles en el tiempo: presión/temperatura/flujo del refrigerante, agua.  temperatura y flujo laterales, potencia del compresor, para soportar el procesamiento de datos cuantitativos.
3. Mecanismo de protección de seguridad: Alto  corte de presión  apagado, compresor encendido  La protección contra el calor y la sobrecarga eléctrica es esencial para los estudiantes.  laboratorios de enseñanza operados.
4. Selección de refrigerante: Priorizar el R134a respetuoso con el medio ambiente y sin ozono  potencial de agotamiento.
5. Servicio del proveedor: Requiere pre-fabricación -prueba, en  Puesta en marcha del sitio, capacitación del operador, documentos completos de guía de experimentos y mucho tiempo.  mantenimiento técnico a plazo.

Multiintegrado -fuente Caso de entrega del sistema de energía complementaria

Esto entregó múltiples -combinación de soluciones experimentales complementarias de origen Aparato de intercambiadores de calor agua-aire con unidad de simulación de paneles solares, fase  cambie el sistema experimental de almacenamiento de energía, el tanque de agua de almacenamiento de calor aislado, los intercambiadores de calor, las bombas de circulación de agua y el sistema de control unificado de adquisición de datos.

• Docencia: Completa separada  experimentos con módulos para generación de energía solar, fase  cambiar el almacenamiento de calor y triplicar  fuente de calor  características de la bomba.
• Investigación: Realizar experimentos de acoplamiento de energía solar.  calor  calefacción de junta de bomba, calor  almacenamiento  calor  operación cooperativa de bomba, darse cuenta de la fuente  almacenamiento  Prueba de carga conjunta para sistema de energía renovable.

Todo el hardware se entrega con informes de prueba, manuales de operación y documentos de orientación experimental. Nuestro equipo técnico proporciona  Servicios de instalación en sitio, puesta en marcha y capacitación de docentes.

Solicite su solución de laboratorio personalizada

Cada laboratorio universitario tiene diferentes requisitos curriculares, espacio de sitio y objetivos de investigación. el multi -El sistema experimental de energía complementaria de fuente se puede configurar de forma flexible. Puedes seleccionar independiente Aparato de intercambiadores de calor agua-aire , o construir una plataforma de laboratorio integrada completa combinada con energía solar, fase  cambiar los módulos de almacenamiento y adquisición de datos.

Complete los requisitos de su laboratorio, incluidos los experimentos objetivo, la condición del sitio y la condición del suministro de energía. Nuestro equipo de ingeniería proporcionará propuestas técnicas personalizadas y cotizaciones.
