1. Resumen
Los equipos experimentales aerodinámicos sirven como plataforma de enseñanza central para especialidades como ingeniería aeroespacial, ingeniería mecánica e ingeniería energética y energética en las universidades. A través de una serie de experimentos estandarizados que cubren el principio de Bernoulli, la capa límite de placa plana, la distribución de la presión del perfil aerodinámico, la turbulencia de las tuberías, el flujo en curvatura cuadrada, el efecto Coanda, el análisis de la fuerza de arrastre y la visualización del flujo, los estudiantes pueden comprender intuitivamente las leyes del flujo de aire y dominar los métodos de medición y análisis de parámetros clave como la presión, la velocidad del flujo, la fuerza de arrastre y la morfología del campo de flujo.

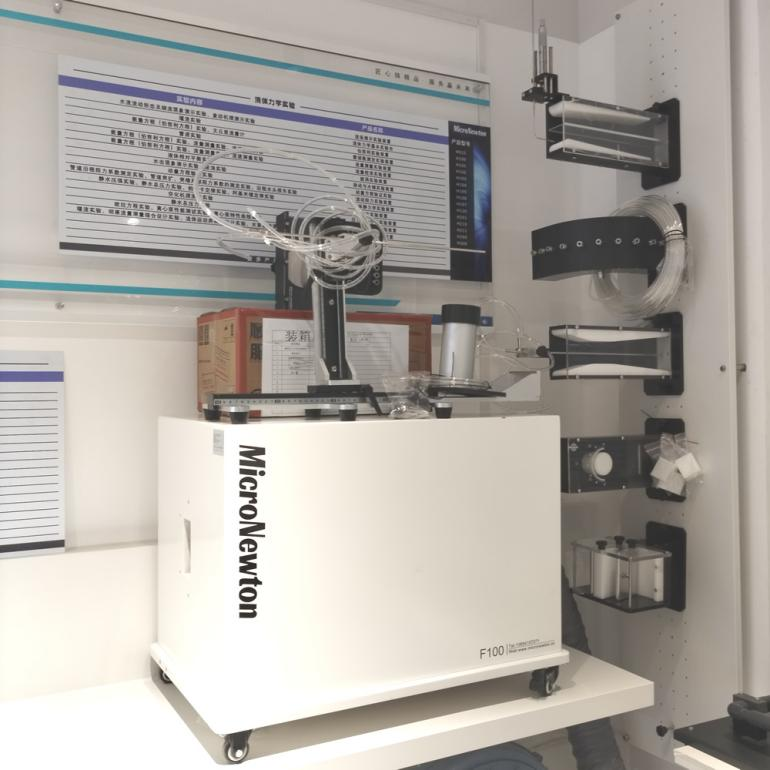

El banco de pruebas aerodinámico básico F100 presenta una estructura modular, lo que permite una configuración flexible de diversas unidades experimentales para respaldar la enseñanza integrada de teorías aerodinámicas, fenómenos de flujo típicos y técnicas de prueba de ingeniería.
2. Descripción general de los módulos de experimentos aerodinámicos básicos
2.1 Definición
Los módulos de experimentos aerodinámicos básicos son dispositivos experimentales modulares diseñados para la enseñanza de aerodinámica fundamental.
Combinados con un banco de pruebas aerodinámico básico, se basan en una plataforma de fuente de viento primaria para generar un flujo de aire estable y ajustable, y realizan múltiples funciones experimentales que incluyen medición de presión, análisis de velocidad del flujo, observación del flujo alrededor, pruebas de arrastre y visualización del campo de flujo a través de diferentes módulos funcionales.
En comparación con los dispositivos experimentales de función única, estas unidades modulares ofrecen una combinación flexible, una cobertura experimental integral y un rendimiento docente específico.
Los instructores pueden seleccionar módulos personalizados según los horarios de enseñanza, ayudando a los estudiantes a correlacionar fórmulas teóricas, fenómenos experimentales y aplicaciones prácticas de ingeniería mediante la observación de diversos comportamientos del flujo de aire.
2.2 Composición estructural
El sistema consta de una plataforma básica de fuente eólica y múltiples módulos experimentales funcionales. La plataforma de fuente eólica se encarga de la salida de aire principal, la rectificación del flujo y la regulación del volumen de aire, mientras que los módulos funcionales independientes son responsables de experimentos profesionales en pruebas de presión, visualización de flujo, análisis de resistencia e investigación de la capa límite, respectivamente.
2.3 Principio de funcionamiento
La plataforma de fuente eólica genera un flujo de aire constante, que se estabiliza y acelera a través de una cámara plenum antes de ser entregado a cada módulo funcional.
Cuando el flujo de aire pasa a través de estructuras como superficies aerodinámicas, placas planas, tuberías y superficies curvas, se producen fenómenos aerodinámicos típicos, que incluyen variación de presión y velocidad, desarrollo de la capa límite, perturbación de turbulencia, separación del flujo, efecto Coanda y arrastre del flujo.
Durante los experimentos, se adoptan manómetros de tubos múltiples, grifos de presión, estructuras de medición de la fuerza de arrastre y ventanas de visualización del seguimiento del humo para monitorear las condiciones del flujo de aire. Los principios aerodinámicos teóricos se pueden verificar completamente mediante la recopilación y el procesamiento de datos experimentales.
3. Proyectos experimentales básicos
El sistema modular admite múltiples experimentos de enseñanza aerodinámica convencionales, con objetivos de enseñanza detallados y contenidos de prueba de la siguiente manera:
|
Proyecto Experimental |
Producto Imágenes |
Objetivos de enseñanza |
Parámetros medibles y observables |
|
El experimento del principio de Bernoulli |
|
Comprender la relación de conversión entre la energía de presión y la energía cinética en el flujo de aire y verificar la ecuación de Bernoulli. |
Presión estática, presión total, velocidad del flujo. |
|
Experimento de medición de presión multipunto |
|
Domine las técnicas de medición de presión multipunto y comprenda la ley de variación de presión a lo largo de las rutas de flujo. |
Valores de presión multicanal, características de distribución de presión. |
|
Experimento de capa límite de placa plana |
|
Explore el mecanismo de formación y desarrollo de la capa límite en el flujo de aire de placa plana |
Espesor de la capa límite, distribución de velocidades, influencia de la rugosidad de la superficie. |
|
Experimento de distribución de presión del perfil aerodinámico |
|
Comprender las características de flujo alrededor del perfil aerodinámico y el mecanismo de generación de sustentación. |
Distribución de presión en la superficie del perfil aerodinámico, diferencia de presión entre las superficies superior e inferior. |
|
Experimento de turbulencia en tuberías |
|
Observe los estados internos del flujo de aire de las tuberías y comprenda las características de turbulencia. |
Régimen de flujo interno de la tubería, variación de presión, fenómenos de turbulencia. |
|
Experimento de flujo de curvatura cuadrada |
|
Analizar la variación del flujo de aire y la pérdida de resistencia local en canales de flujo curvos. |
Estado de flujo en curvatura interna, coeficiente de resistencia local, fluctuación de presión |
|
Experimento del efecto Coanda |
|
Comprender el principio de fijación del flujo de aire a superficies curvas (efecto Coanda) |
Deflexión del flujo de aire, flujo adjunto a la pared, distribución aerodinámica |
|
Experimento de análisis de fuerza de arrastre |
|
Dominar los métodos de medición y análisis de la resistencia flow-around para diferentes modelos. |
Fuerza de arrastre, variación del arrastre del modelo, características de flujo alrededor |
|
Experimento de visualización de flujo |
|
Observe intuitivamente las rutas del flujo de aire, la separación del flujo y las estructuras de vórtices. |
Líneas de flujo, distribución de vórtices, separación de flujo y zona de recirculación. |
|
Experimento de rastreo de humo |
|
Visualice las trayectorias del flujo de aire mediante el rastreo de humo para mejorar la intuición experimental. |
Líneas de flujo de humo, morfología del campo de flujo, variación dinámica del flujo. |
4. Especificaciones técnicas
Los parámetros técnicos básicos del sistema experimental aerodinámico básico se enumeran a continuación:
|
Elemento de parámetro |
Especificaciones técnicas |
|
Rango de velocidad del viento |
0–30 m/s (ajustable continuamente) |
|
Potencia nominal |
1,5 kilovatios |
|
Tensión nominal |
Trifásico 220 V |
|
Volumen de aire |
120 m³/h |
|
Presión nominal |
2kPa |
|
Área de salida de aire |
≤0,005 m² |
|
Unidad de optimización de campo de flujo |
Matriz de supresión de turbulencias compuesta multicapa de alta precisión |
|
No uniformidad en el campo de flujo |
≤2% |
|
Tamaño de la cámara plena |
≤600 × 400 × 400 milímetros |
|
Rango de anemómetro de hilo caliente |
0-30 m/s |
|
Resolución del anemómetro de hilo caliente |
0,1m/s |
|
Precisión del anemómetro de hilo caliente |
±2% |
|
Fuente de alimentación de trabajo |
Monofásico dos hilos, 220 V±5%, 50 Hz |
5. Especialidades y cursos aplicables
5.1 Especialidades Académicas Aplicables
5.2 Cursos Académicos Aplicables
6. Ventajas del producto
6.1 Configuración modular con cobertura experimental completa
Al adoptar un diseño modular altamente flexible, el sistema admite una combinación personalizada de unidades experimentales según los requisitos de enseñanza. Cubre todos los elementos experimentales aerodinámicos básicos, incluida la verificación teórica, la observación del fenómeno de flujo y las pruebas de parámetros de ingeniería, formando una plataforma de enseñanza experimental sistemática e integral para cursos de aerodinámica.
6.2 Fenómenos experimentales intuitivos para la comprensión teórica
Las características del flujo de aire son abstractas en la enseñanza teórica. Equipado con generadores de humo, estructuras experimentales transparentes y ventanas de visualización, el dispositivo permite a los estudiantes observar directamente líneas de corriente, vórtices, separación de flujo y flujo adjunto a la pared, cerrando efectivamente la brecha entre las teorías abstractas y los fenómenos físicos intuitivos.
6.3 Capacidad de medición de precisión multiparamétrica
El sistema admite pruebas integradas de distribución de presión multipunto, velocidad de la capa límite, presión diferencial del perfil aerodinámico y fuerza de arrastre de flujo alrededor. Permite a los estudiantes completar una capacitación experimental de proceso completo que incluye observación de fenómenos, adquisición de datos, análisis numérico y resumen de conclusiones, mejorando su alfabetización experimental integral en ingeniería.
6.4 Adaptación a escenarios de enseñanza multinivel
El dispositivo satisface las demandas docentes de los estudiantes de pregrado de diferentes grados. Puede servir como herramienta de demostración para que los estudiantes de primer y segundo año comprendan las leyes aerodinámicas básicas y proporcionar capacitación experimental profesional para estudiantes de tercer y cuarto año en procesamiento de datos y análisis de características de flujo.
6.5 Ampliación flexible para la construcción de laboratorios
El sistema apoya la construcción por etapas de laboratorios universitarios. Los usuarios pueden implementar primero la plataforma básica de fuente eólica y agregar gradualmente módulos funcionales de acuerdo con las actualizaciones del plan de estudios y las demandas de expansión de la enseñanza. Presenta una gran escalabilidad y valor de aplicación a largo plazo para la mejora y construcción de laboratorios.
7. Preguntas frecuentes (FAQ)
P1: ¿Qué contenidos didácticos pueden admitir los módulos de experimentos aerodinámicos básicos?
R1: Se aplica principalmente a la enseñanza de pregrado de aerodinámica y mecánica de fluidos, y respalda experimentos clásicos como la verificación del principio de Bernoulli, la investigación de la capa límite, las pruebas de presión del perfil aerodinámico, el análisis de flujo de tuberías y curvas, la demostración del efecto Coanda, la medición de la fuerza de arrastre y la visualización del campo de flujo completo.
P2: ¿Es el módulo compatible con el uso independiente?
R2: No. Todos los módulos funcionales deben combinarse con un banco de pruebas aerodinámico básico dedicado. El banco de pruebas proporciona una salida de flujo de aire estable y regulación de la velocidad del viento, mientras que los módulos independientes completan pruebas y observaciones experimentales específicas.
P3: ¿Para qué tipos de laboratorios universitarios es adecuado el dispositivo?
R3: Es aplicable a laboratorios profesionales de ingeniería aeroespacial, ingeniería mecánica, ingeniería energética y energética, y a plataformas de enseñanza públicas, incluidos laboratorios de mecánica de fluidos, laboratorios de enseñanza de aerodinámica y centros de formación en ingeniería.
P4: ¿Qué habilidades básicas pueden cultivar los estudiantes a través del sistema experimental?
R4: Los estudiantes pueden dominar habilidades profesionales que incluyen observación del flujo aerodinámico, pruebas de presión y velocidad, análisis de fuerza de arrastre e investigación de la capa límite. Mientras tanto, sus capacidades de procesamiento de datos experimentales, análisis de ingeniería y resúmenes científicos pueden mejorarse significativamente.
P5: ¿Cuáles son las principales ventajas competitivas del producto?
R5: El producto integra una configuración modular flexible, cobertura experimental integral, visualización de flujo intuitiva, pruebas precisas de múltiples parámetros y adaptación de enseñanza de múltiples escenarios. Es una solución experimental profesional rentable y escalable para la enseñanza universitaria de aerodinámica y la construcción de laboratorios.
8. Perfil empresarial
MicroNewton (Shandong) Technology Development Co., Ltd. se centra en la I+D y la fabricación de equipos experimentales de investigación científica y enseñanza de ingeniería. Nuestra línea de productos cubre series de aerodinámica, transferencia de calor, termodinámica de ingeniería, mecánica de fluidos, energía y medio ambiente, y almacenamiento de energía.
Brindamos servicios integrales que incluyen desarrollo de equipos personalizados, diseño general de esquemas de laboratorio, soporte completo de material didáctico y servicio técnico posventa de por vida. Comprometidos con la construcción de laboratorios de capacitación estandarizados, alineados con el plan de estudios y de fácil mantenimiento para universidades de pregrado, satisfacemos plenamente las demandas de la enseñanza experimental y la investigación científica en la educación superior.
