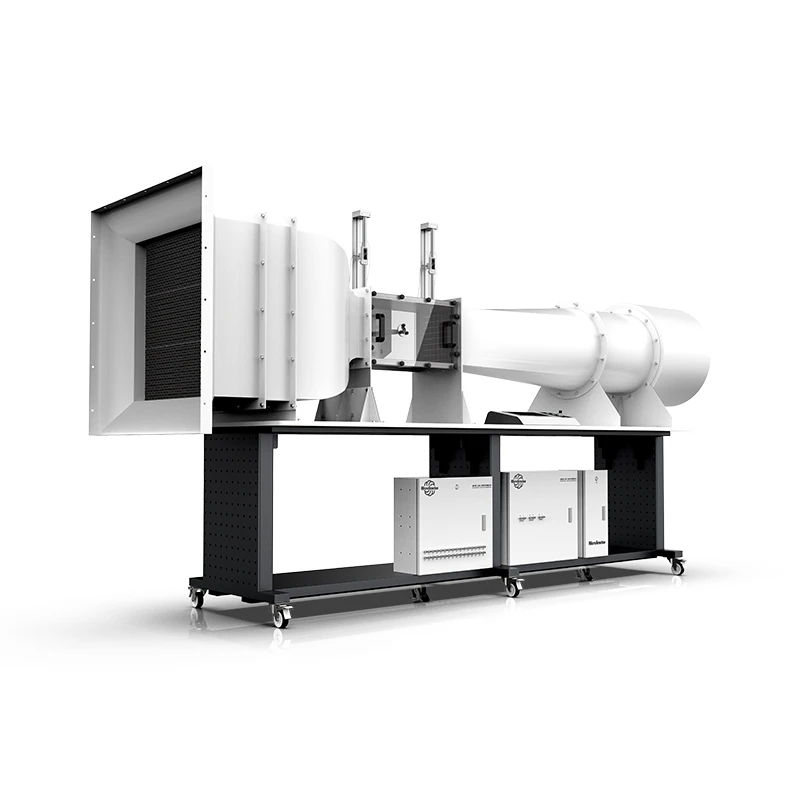

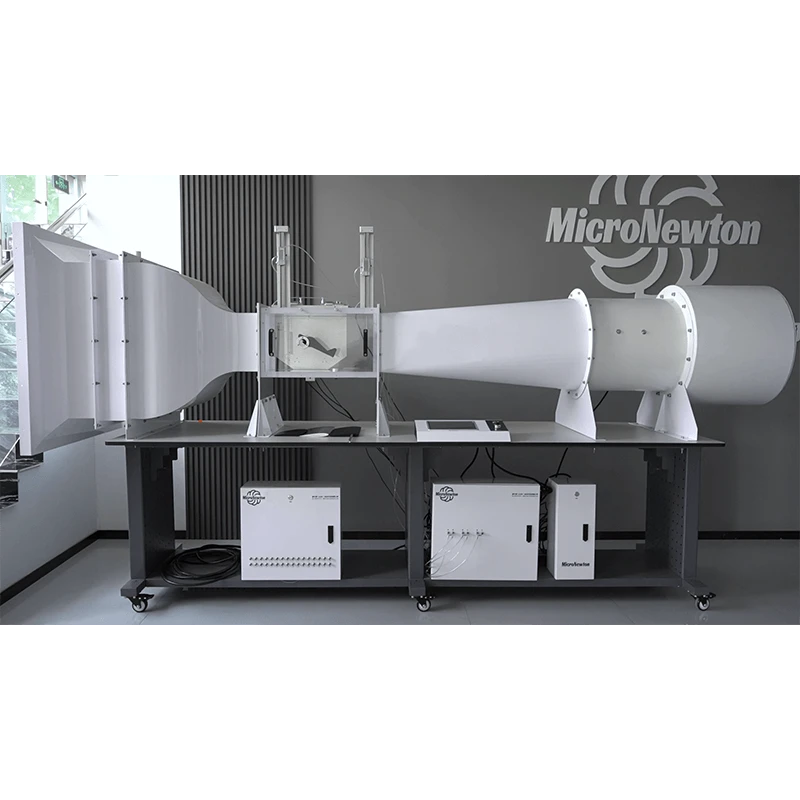

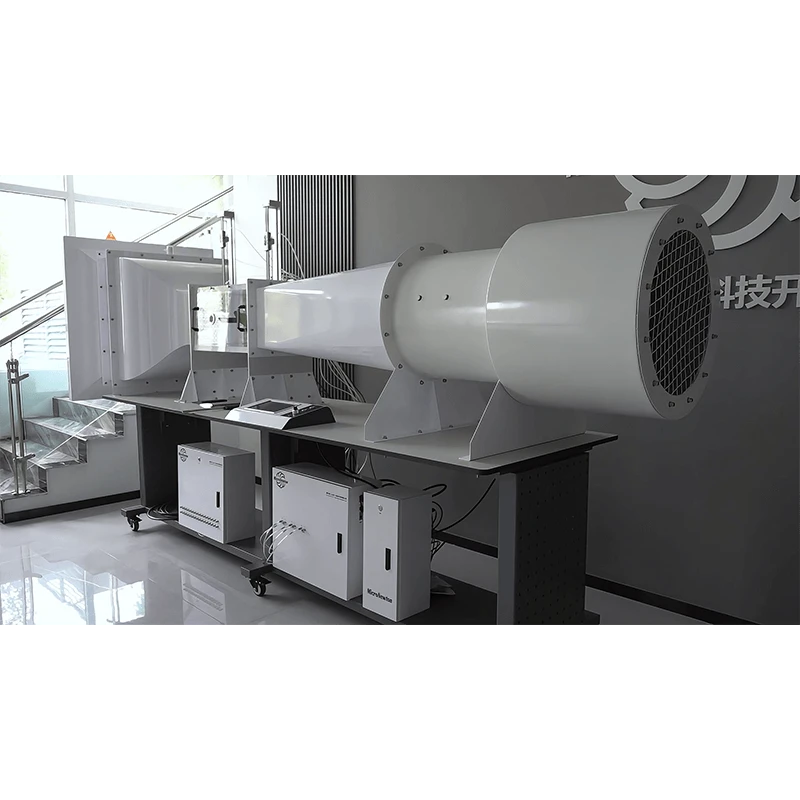

Túnel de viento
Este producto es una plataforma experimental fundamental para la investigación de la aerodinámica de baja velocidad, diseñada para estudiar principios básicos de flujo y verificar teorías aerodinámicas relacionadas.

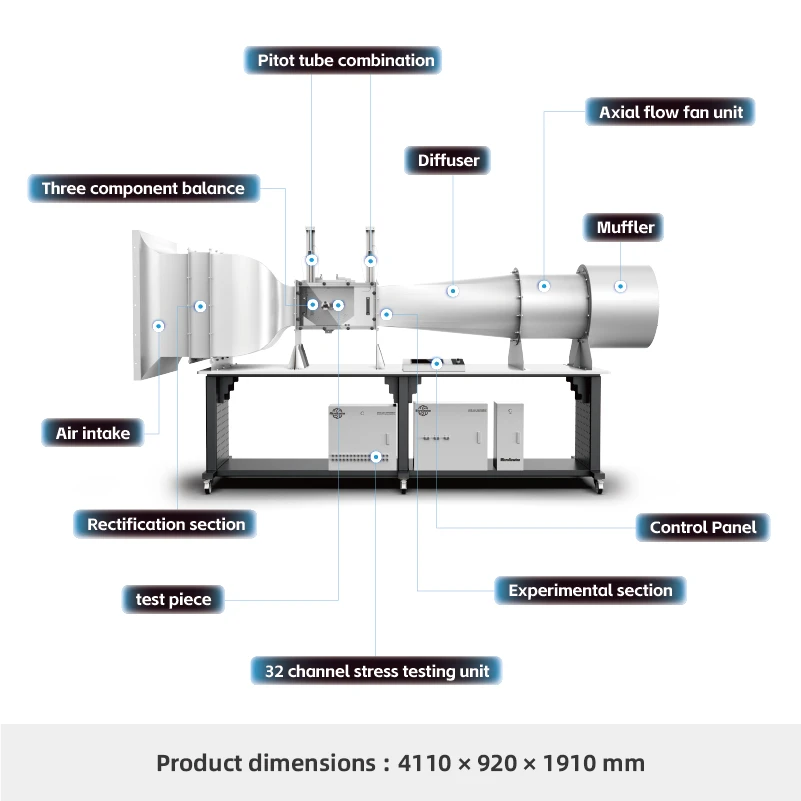

El túnel de viento consta de la sección de prueba (incluido el silenciador), el sistema de propulsión y el sistema de control básico. En la sección de pruebas se pueden instalar varios modelos, como perfiles aerodinámicos, configuraciones de aeronaves y cuerpos aerodinámicos, para investigar las interacciones aerodinámicas, incluida la sustentación, la resistencia al avance, el momento de cabeceo y la distribución de presión.
Con módulos opcionales como el sistema de presión de 32 canales, el generador de humo y el equilibrio de fuerza de tres componentes, el sistema admite una amplia gama de verificación de teorías aerodinámicas e investigación experimental. Algunos módulos admiten personalización y diseño experimental ampliado.
La unidad principal está equipada con un sistema de pantalla táctil que integra múltiples interfaces de modelos aerodinámicos. Proporciona visualización de datos en tiempo real, visualización de curvas dinámicas y exportación de datos a Excel. Además de los modelos aerodinámicos estándar, el sistema también puede funcionar como una plataforma versátil de adquisición de datos para investigaciones aerodinámicas ampliadas.
Compartir:
Added to cart successfully
Funciones experimentales
1.Interfaz de pantalla táctil con respuesta de audio para control y configuración del sistema.
2.Interfaces integradas para monitoreo del modelo de túnel de viento, visualización de equilibrio de fuerza de tres componentes y visualización de presión de 32 canales, con curvas dinámicas en tiempo real y exportación de datos de Excel.
3. Admite control total de entrada/salida y adquisición de datos para todos los módulos compatibles.
4. Puede servir como un sistema extendido de adquisición de datos para mediciones de elevación, arrastre, momento de cabeceo y distribución de presión.
5.Estudiar los efectos de la capa límite y la distribución de la presión (requiere un sistema de presión de 32 canales y un módulo de capa límite).
6.Analizar el arrastre por fricción de diferentes formas de cuerpos farol (requiere equilibrio de tres componentes y modelo de arrastre 3D).
7.Mida la distribución de presión y las características de elevación del perfil aerodinámico NACA 0012 (requiere un sistema de presión de 32 canales y un modelo de perfil aerodinámico).
8.Estudiar los efectos de la deflexión del flap sobre la sustentación, la resistencia y el momento de cabeceo del perfil aerodinámico NACA 2412 (requiere equilibrio de fuerzas y módulo de perfil aerodinámico).
9. Mida las fuerzas aerodinámicas en alas NACA 0012 con diferentes envergaduras (requiere equilibrio de fuerzas y módulo de perfil aerodinámico).
10.Estudiar las características de elevación, arrastre y momento de cabeceo del modelo de avión de ala alta/baja NACA 2415 (requiere equilibrio de fuerzas y módulo de perfil aerodinámico).
11.Estudiar las características aerodinámicas del modelo de perfil aerodinámico S1210 (requiere balance de fuerzas y módulo de perfil aerodinámico).
12.Demostrar las características del flujo alrededor de varios cuerpos de farol (requiere generador de humo y modelos correspondientes).
13.Realizar experimentos de estela de flujo y medir la distribución de presión aguas abajo (requiere un sistema de presión de 32 canales, un generador de humo y modelos).
14.Proporcione un flujo de aire estable y ajustable para experimentos aerodinámicos prolongados.
Atributos del producto
|
Modelo de producto |
F130 |
Nombre del producto |
Túnel de viento de baja velocidad |
|
Materiales principales |
Chapa de acero galvanizado, acero inoxidable, aleación de aluminio 6061 |
Dimensiones |
4110 × 920 × 1910 milímetros |
|
Peso del producto |
530 kilogramos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Sistema trifásico de cinco hilos. 380V ±5%, 50Hz |
||
|
Módulos requeridos |
● 2 juegos de sistemas de tubos Pitot ● 1 armario de control eléctrico |
Módulos opcionales |
● Sistema de adquisición de presión de 32 canales ● Equilibrio de fuerzas de tres componentes ● modelo de arrastre 3D ● Modelo de capa límite de placa plana ● Modelo de perfil aerodinámico NACA 0012 ● Modelo de avión de ala alta/baja ● Kit de modelo de perfil aerodinámico ● Generador de humo |
