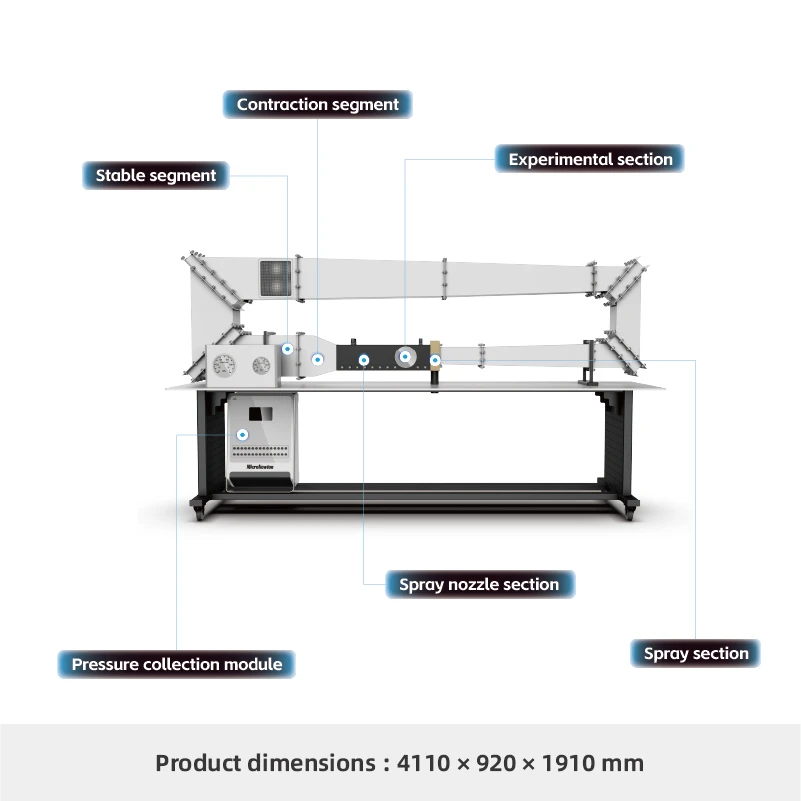

Túnel de viento
Este producto es un túnel de viento supersónico intermitente. La fuente de aire experimental es aire comprimido, con un tamaño compacto adecuado para la mayoría de los entornos de laboratorio. Está diseñado para estudiar las características dinámicas del flujo de aire subsónico y supersónico dentro de una boquilla, así como las características aerodinámicas de modelos bidimensionales bajo diferentes condiciones de flujo.
Compartir:
Added to cart successfully
Funciones experimentales
1.Medir y estudiar la distribución de presión dentro de una boquilla Laval en condiciones de flujo subsónico y supersónico.
2.Comparar los valores teóricos de distribución de presión con los resultados experimentales.
3. Cuando el flujo de aire alcance condiciones supersónicas en el túnel de viento, compare la relación de contracción de la boquilla teórica y medida (requiere un sistema de adquisición de presión de 32 canales).
4.Medir y estudiar la influencia de diferentes ángulos del modelo sobre la presión aerodinámica en condiciones de flujo subsónico y supersónico bidimensional.
5.Mida y estudie el coeficiente de sustentación del modelo de prueba bajo flujo supersónico.
6.Observar y estudiar el proceso de formación y los principios de las ondas de choque y las ondas de expansión en el flujo supersónico (requiere un sistema Schlieren opcional).
Atributos del producto
|
Modelo de producto |
F380 |
Nombre del producto |
Túnel de viento supersónico intermitente |
|
Materiales principales |
Chapa de acero galvanizado, acero inoxidable, aleación de aluminio 6061 |
Dimensiones |
3030 × 805 × 2000 milímetros |
|
Peso del producto |
240 kilogramos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico de tres hilos, 220V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
sistema Schlieren |
