Túnel de viento

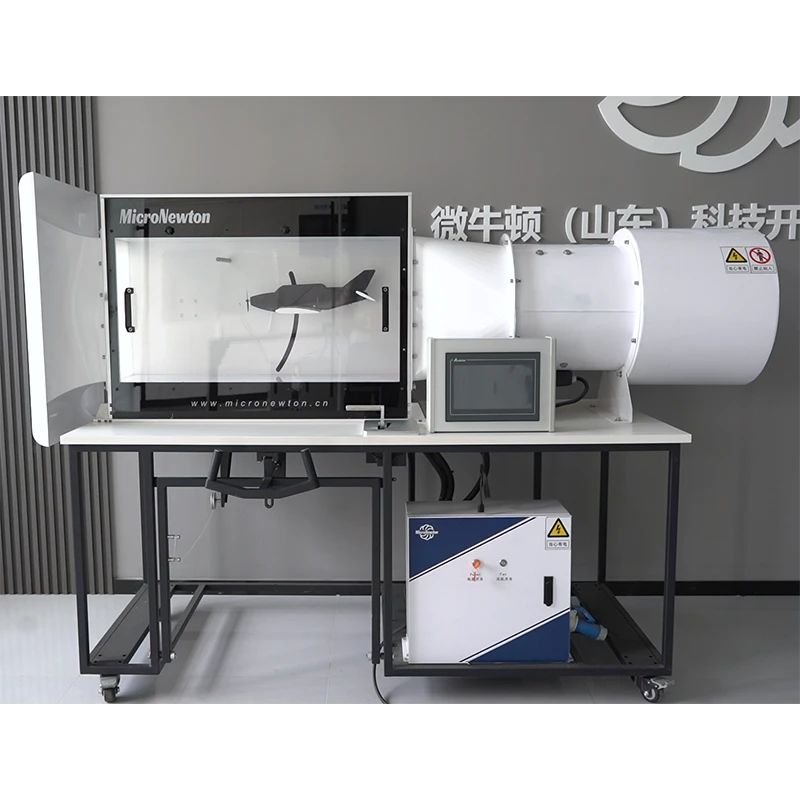

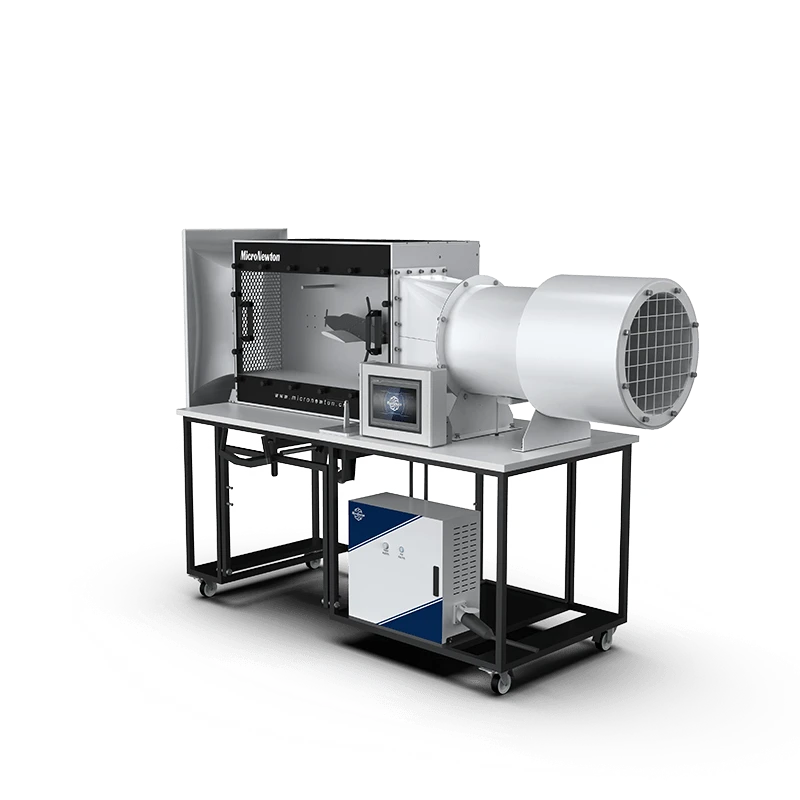

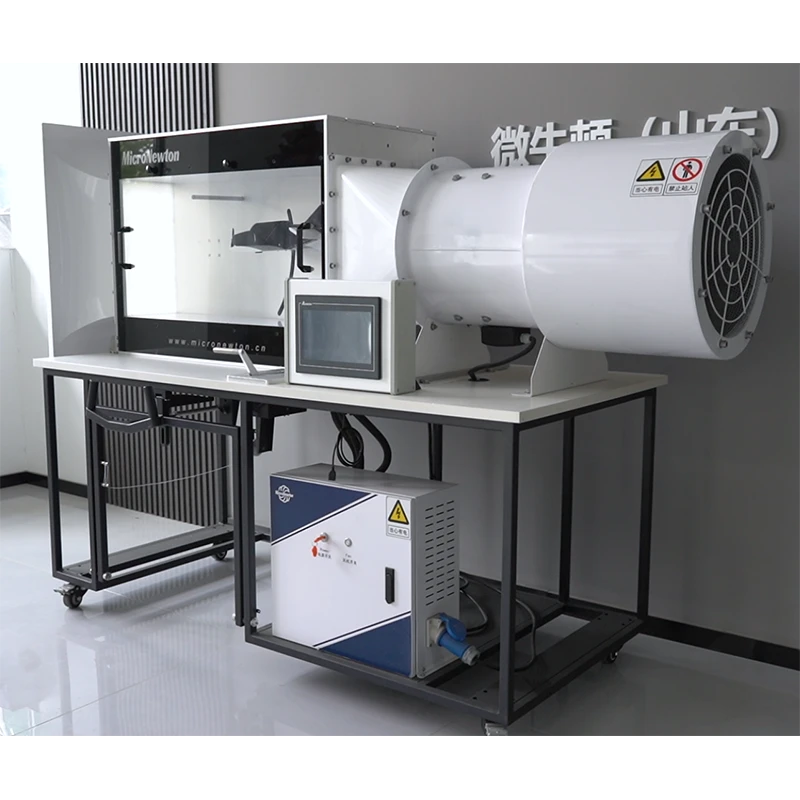

Este producto es una plataforma experimental fundamental diseñada para estudiar las características básicas de vuelo de aeronaves a baja velocidad y verificar teorías aerodinámicas relacionadas.

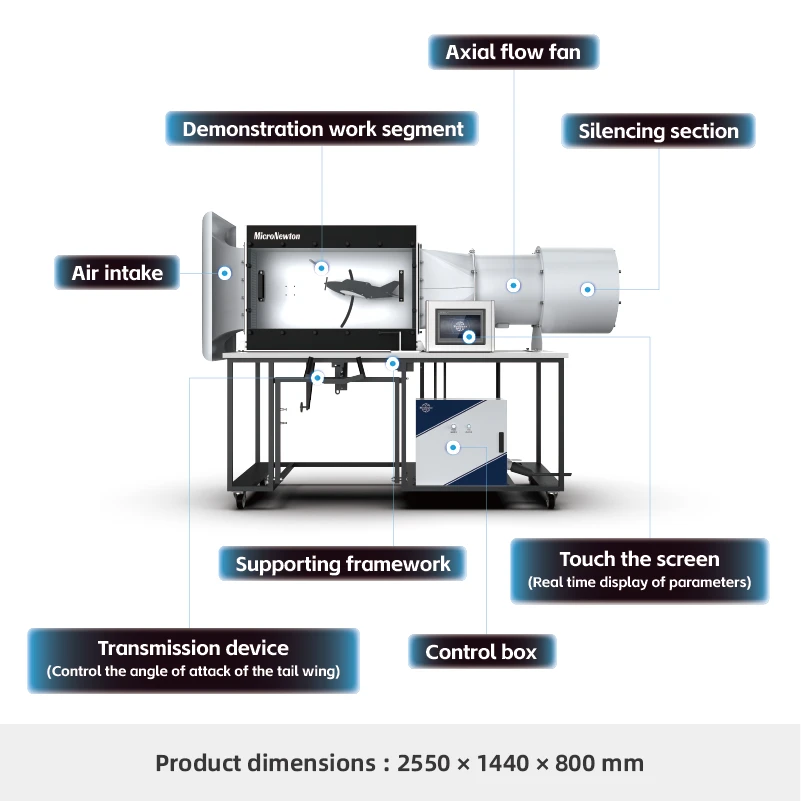

El túnel de viento consta principalmente del cuerpo del túnel (incluido el silenciador), la sección de visualización del modelo, el sistema de accionamiento y el sistema de medición y control. El sistema de control permite ajustar el ángulo del plano de cola y la velocidad del flujo de aire para estudiar la interacción entre el aire y el modelo. Mediante un funcionamiento intuitivo, puede simular el despegue, el vuelo nivelado, el aterrizaje, la pérdida, el cambio del centro de gravedad, la oscilación de cabeceo y la oscilación longitudinal.
Combinado con control de velocidad de frecuencia variable, sensores de arrastre y visualización de mechones, el sistema puede realizar experimentos como la medición de la curva de elevación de modelos de aeronaves y la verificación teórica relacionada.
Los instrumentos integrados pueden medir múltiples parámetros y mostrarlos en la pantalla LCD, incluida la velocidad del flujo de aire, la actitud del modelo, la altitud, la presión y la elevación. El sistema de visualización incluye un modelo de avión de simulación virtual, formando un gemelo digital con el modelo físico. Un generador de humo opcional está disponible para demostraciones didácticas de visualización de flujo.
Compartir:
Added to cart successfully
Funciones experimentales
1.Estudiar la estabilidad longitudinal de las aeronaves mediante operación práctica y simulación, incluidas las condiciones de despegue, crucero y aterrizaje.
2.Analizar la influencia de la velocidad de vuelo en la actitud de la aeronave durante el vuelo nivelado y en condiciones de pérdida.
3.Mida la curva de sustentación del ala, incluidos los datos más allá del límite de pérdida.
4.Ajuste el centro de gravedad del modelo, corrija las curvas experimentales y determine un nuevo punto de equilibrio.
5.Demostrar el movimiento oscilatorio longitudinal de largo período del modelo de avión.
6.Con el generador de humo F108A opcional, observe claramente el flujo de aire sobre las superficies horizontales del ala y la cola.
Atributos del producto
|
Modelo de producto |
F116 |
Nombre del producto |
Túnel de viento de demostración de vuelo |
|
Materiales principales |
Chapa de acero galvanizado, acero inoxidable 304, aleación de aluminio 6061. |
Dimensiones |
2300 × 800 × 1600 milímetros |
|
Peso del producto |
183 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico de tres hilos, 220V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Generador de humo (F108A) |
