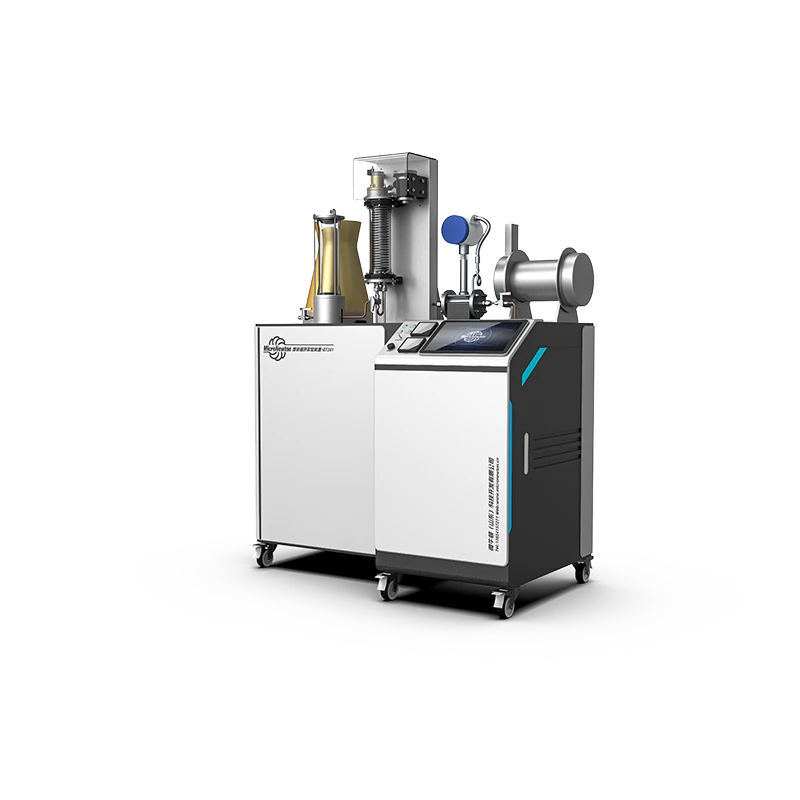

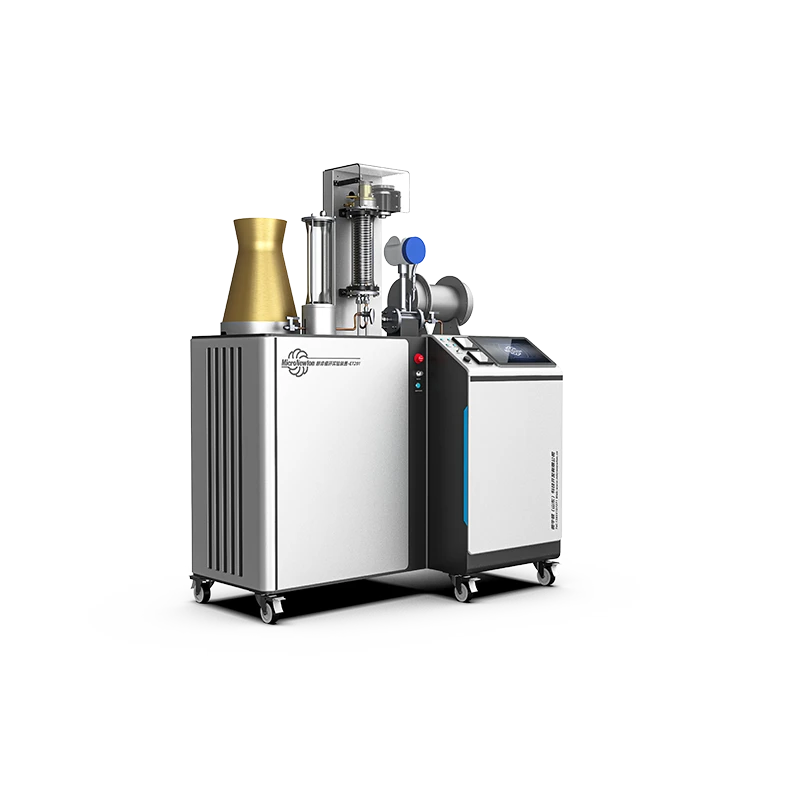

Ciclo termodinámico
Este producto es un sistema de ciclo termodinámico que convierte la energía térmica en trabajo mecánico/eléctrico. Se utiliza para demostrar el proceso operativo de generación de energía de turbinas de vapor y para estudiar procesos termodinámicos fundamentales, incluida la compresión isentrópica, la adición de calor a presión constante, la expansión isentrópica y la condensación a presión constante, ayudando así a los usuarios a comprender el principio de funcionamiento del ciclo de Rankine.
El sistema consta principalmente de una caldera de vapor, un generador de turbina, un condensador, un tanque de suministro de agua y una bomba de agua. El módulo está diseñado en base a productos industriales reales con miniaturización. Admite una configuración flexible al permitir conexiones de sistema únicas o múltiples.
El módulo de control y adquisición de datos centralizado proporciona funciones de recopilación y análisis de datos. Mide los parámetros de entrada y salida de cada módulo, incluida la temperatura, la presión y la energía eléctrica, y permite el control de las condiciones de funcionamiento y la visualización del estado en tiempo real.
A través de un diseño y desarrollo innovadores, el sistema garantiza un funcionamiento eficiente, estable y seguro al tiempo que ofrece buena escalabilidad y mantenibilidad. El sistema de datos es abierto y admite la personalización del usuario, lo que permite una expansión multidisciplinaria.
La unidad de visualización muestra esquemas de funcionamiento del sistema, curvas dinámicas y monitoreo en tiempo real de todos los puntos de medición, incluida la temperatura, presión, presión de condensación, caudal, voltaje de funcionamiento, corriente y potencia.
Compartir:
Added to cart successfully
Funciones experimentales
1.Demostrar el principio de funcionamiento y el proceso de un sistema real de generación de energía a vapor.
2.Verificar la Primera Ley de la Termodinámica.
3.Verificar la Segunda Ley de la Termodinámica.
4.Estudiar la estructura y características de funcionamiento de las turbinas de vapor.
5.Analizar la eficiencia térmica de la caldera de vapor.
6.Determinar la eficiencia térmica general del sistema.
7.Mida la eficiencia de conversión de energía (calor a trabajo) bajo diferentes presiones de entrada.
Atributos del producto
|
Modelo de producto |
ET201 |
Nombre del producto |
Aparato experimental del ciclo de Rankine |
|
Materiales principales |
Placa de acero galvanizado, acero inoxidable 304 |
Dimensiones |
1350 × 750 × 1660 milímetros |
|
Peso del producto |
180kg |
Entorno operativo |
temperatura ambiente, R humedad relativa ≤ 85% ; Laboratorio equipado con sistemas de abastecimiento y drenaje de agua. |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Generador de vapor electromagnético |
Módulos opcionales |
Ninguno |
