Este producto está diseñado para análisis teóricos e investigaciones experimentales relacionadas con el flujo de gas y los cálculos de boquillas en ingeniería termodinámica y aerodinámica.
El sistema consta de una fuente de gas, una sección de prueba, una unidad de medición de presión y un conjunto de válvula de control. Al coordinar la bomba de aire y las válvulas, el aparato puede medir las curvas de distribución de presión tanto de las boquillas convergentes como de las boquillas convergentes-divergentes (boquillas Laval). Se pueden ajustar la presión de entrada y la contrapresión de la boquilla.
Se proporcionan tres boquillas intercambiables para estudiar la relación entre las relaciones de presión y velocidad en diferentes configuraciones de boquilla, incluyendo un perfil de boquilla convergente y dos boquillas Laval con diferentes longitudes de sección de expansión. El sistema es compacto, seguro y adecuado para experimentos de laboratorio independientes.
Compartir:
Added to cart successfully
Funciones experimentales
1.Demuestre el fenómeno de asfixia de la boquilla.
2.Estudiar fenómenos de flujo como la sobreexpansión y la subexpansión cuando se producen ondas de choque en la boquilla.
3.Investigar la relación entre la presión de entrada y la velocidad del flujo dentro de la boquilla.
4. Estudiar la relación entre la contrapresión ambiental y la velocidad del flujo interno.
5.Analizar la influencia de la presión de entrada y la contrapresión en la velocidad del flujo de la boquilla.
6.Estudiar la distribución de presión dentro de tres tipos de boquillas bajo diferentes relaciones de presión de entrada y salida.
7. Admite experimentos y diseños de boquillas extendidas adicionales.
Atributos del producto
|
Modelo de producto |
ET202 |
Nombre del producto |

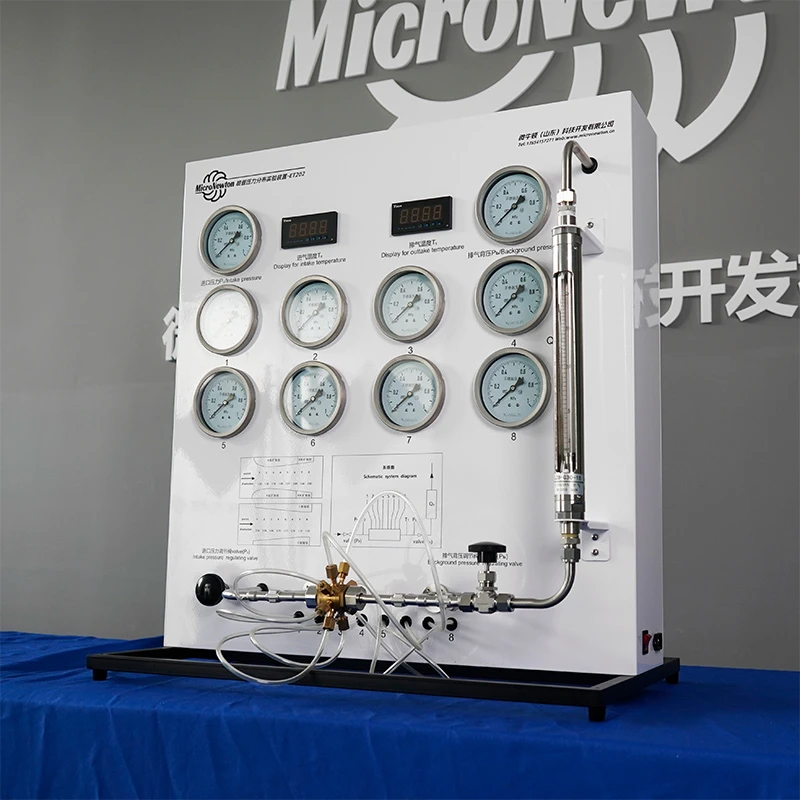

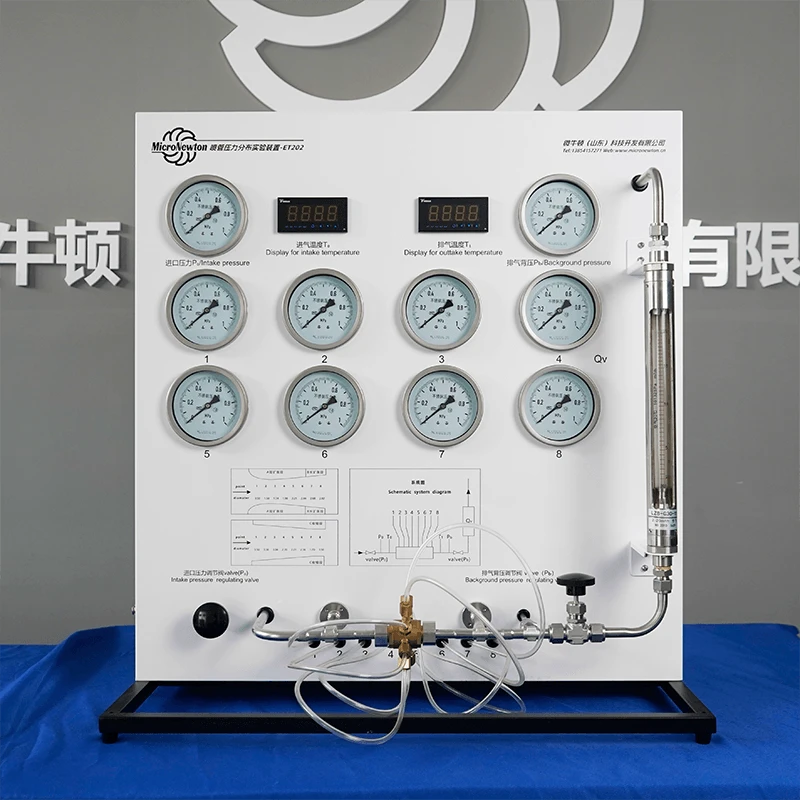

Módulo Experimental de Distribución de Presión de Boquilla |
|
Materiales principales |
Placa de Acero Galvanizado, Latón H80, Acero inoxidable 304 |
Dimensiones | 750 × 450 × 810 milímetros |
|
Peso del producto |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
|
Fuente de alimentación de entrada |
Monofásico de tres hilos, 220V ±5%, 50Hz/60Hz110V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
compresor de aire, 3 boquillas |
Módulos opcionales |
Ninguno |
