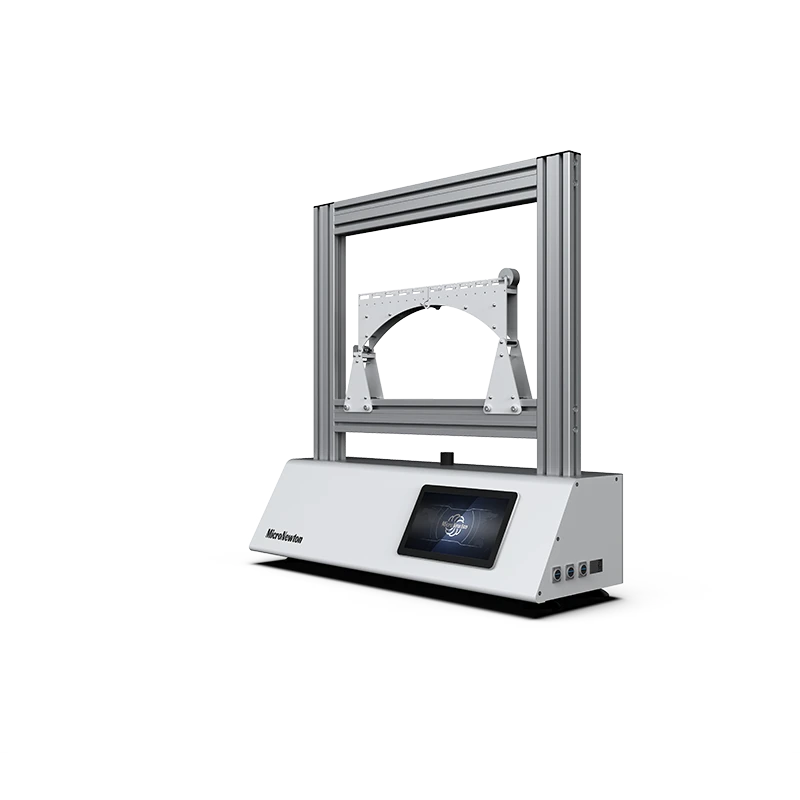

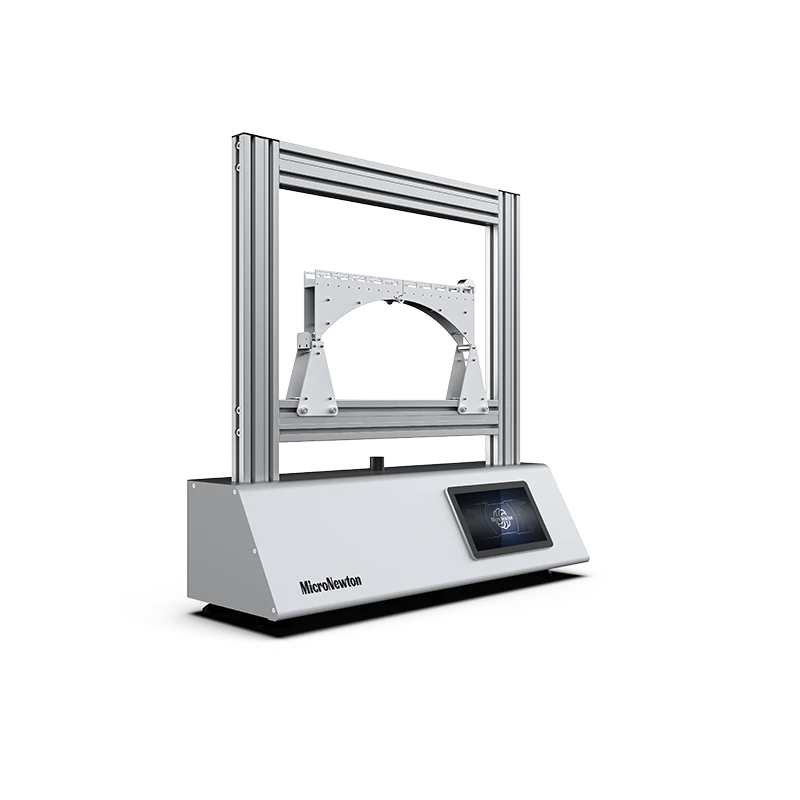

El dispositivo experimental de prueba de empuje horizontal de tres arcos articulados MST03 es un módulo experimental diseñado específicamente para enseñar mecánica estructural.
Compartir:
Added to cart successfully
Introducción del producto
El dispositivo experimental de prueba de empuje horizontal de tres arcos articulados MST03 es un módulo experimental diseñado específicamente para enseñar mecánica estructural. Este dispositivo está optimizado y diseñado en base a los requisitos de aplicación de la ingeniería civil y la ingeniería mecánica, y consta de dos soportes de soporte y una estructura de arco de puente simétrica conectada por un eje de pasador. Puede simular con precisión el estado de tensión de un arco de tres bisagras bajo cargas verticales (concentradas o distribuidas uniformemente), medir y mostrar el empuje horizontal generado por la estructura en tiempo real y verificar intuitivamente la diferencia de tensión entre la estructura del arco y la correspondiente viga simplemente apoyada. Es una herramienta didáctica ideal para comprender las características mecánicas de las estructuras de empuje.
Característica experimental
1
Prueba de empuje horizontal: mida la fuerza de reacción del soporte horizontal generada por el arco de tres bisagras bajo carga y verifique la ley teórica de que el empuje es inversamente proporcional a la altura del arco.
2
Análisis de carga móvil: el peso se mueve y carga en diferentes posiciones en el arco, y la curva de fuerza de reacción horizontal que cambia con la posición de la carga se prueba y dibuja para analizar la ley de distribución de fuerzas internas en la sección.
3
Simulación de carga distribuida uniformemente: las barras de carga distribuidas uniformemente de diferentes longitudes (barras largas/barras cortas) pueden simular las fuerzas distribuidas uniformemente en condiciones de trabajo reales, como puentes, medir y comparar el empuje medido y los valores de empuje teórico.
4
Enseñanza visual: unidad de visualización de pantalla táctil integrada, presentación en tiempo real de datos experimentales y curvas dinámicas, que admite la comparación intuitiva entre los valores de cálculo teóricos y los datos medidos, lo que ayuda a comprender los conceptos básicos. conceptos como líneas de eje de arco razonables
Atributos del producto
|
Modelo de producto |
MST03 |
Nombre del producto |
Tres bisagra arco horizontal empuje pruebas experimentaldispositivo |
|
Materiales principales |
Aluminio aleación, inoxidable acero |
Presupuesto |
≤1000×400×1000 |
|
Peso del producto |
≤30kg |
Entorno operativo |
Habitación temperatura, relativo humedad ≤ 85% |
|
Fuente de alimentación de entrada |
Soltero fase tres cable, 220V ± 5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
