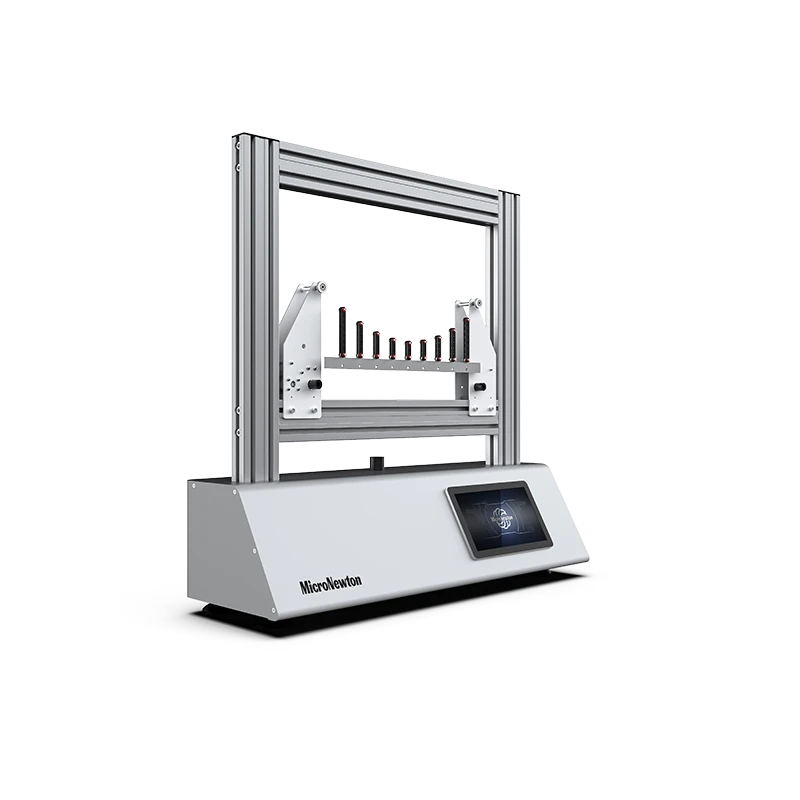

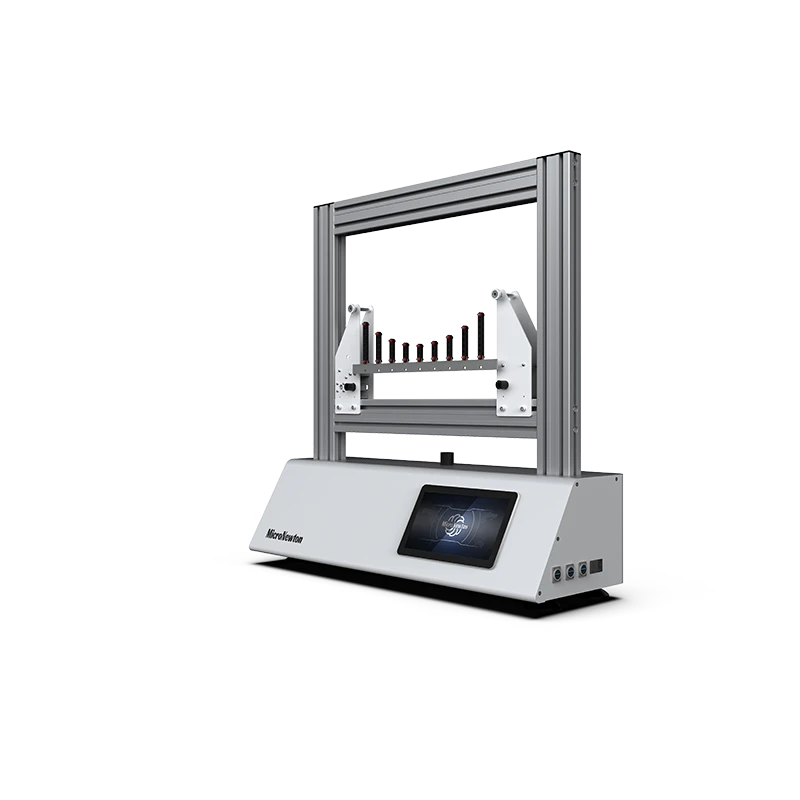

El dispositivo experimental de prueba de fuerza de cable de estructura de suspensión MST19 es una plataforma experimental especializada en la enseñanza e investigación de mecánica estructural e ingeniería de puentes. diseñado específicamente para enseñanza el mecanismo de fuerza y cable fuerza Tecnología de medición de estructuras de cables flexibles.
Compartir:
Added to cart successfully
Introducción del producto
El dispositivo experimental de prueba de fuerza de cable de estructura de suspensión MST19 es una plataforma experimental especializada en la enseñanza e investigación de mecánica estructural e ingeniería de puentes. diseñado específicamente para enseñanza el mecanismo de fuerza y cable fuerza Tecnología de medición de estructuras de cables flexibles. Este dispositivo puede medir con precisión los cambios en la fuerza del cable de las estructuras de suspensión bajo cargas verticales simulando una estructura de suspensión real. sistemas y mostrar visualmente el proceso de coordinación de deformación de estructuras flexibles. El objetivo del experimento es explorar la influencia de diferentes tamaños de carga, posiciones de aplicación y carga tipos en fuerzas del cable, verificar el complejo no lineal funcional relación entre Fuerzas de cables y puntos de aplicación de carga, ayudan a estudiantes e investigadores a comprender profundamente las características de tensión y los mecanismos de deformación de las estructuras de suspensión, y proporcionan teoría. base y práctico apoyo para cable fuerza escucha y control de puentes y gran luz espacialestructuras.
Característica experimental
1
Aplique cargas concentradas de diferentes tamaños o ubicaciones a estructuras de suspensión con los mismos parámetros geométricos y registre la curva de variación de la fuerza del cable con el tamaño y la ubicación de la carga. Mediante análisis comparativo, verifique la relación no lineal entre la carga y la fuerza del cable de estructuras de suspensión bajo cargas concentradas.
2
Aplique cargas uniformemente distribuidas de diferentes tamaños y posiciones a estructuras de suspensión con los mismos parámetros geométricos y registre la curva de variación de la fuerza del cable con el tamaño de la carga y la posición de aplicación.
3
Análisis comparativo de la fuerza del cable de carga concentrada y la fuerza del cable de carga distribuida uniformemente
4
4. Estudiar sistemáticamente la influencia de los parámetros geométricos en la medición de la fuerza del cable ajustando el espaciado entre soportes, cambiando el pandeo inicial o reemplazando cables con diferentes características de sección transversal. Se puede establecer un modelo de relación cuantitativa entre los parámetros geométricos y la respuesta de fuerza del cable, verificando al mismo tiempo los factores de corrección de las fuerzas geométricas. parámetros en fórmulas teóricas para el cálculo de la fuerza del cable
Atributos del producto
|
Modelo de producto |
MST19 |
Nombre del producto |
Experimental dispositivo para pruebas de fuerza de cables de suspensión estructuras |
|
Materiales principales |
Aluminio aleación, inoxidable acero |
Presupuesto |
≤1000×400×1000mm |
|
Peso del producto |
≤30kg |
Entorno operativo |
Habitación temperatura, relativo humedad ≤ 85% |
|
Fuente de alimentación de entrada |
Soltero fase tres cable, 220V ± 5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
