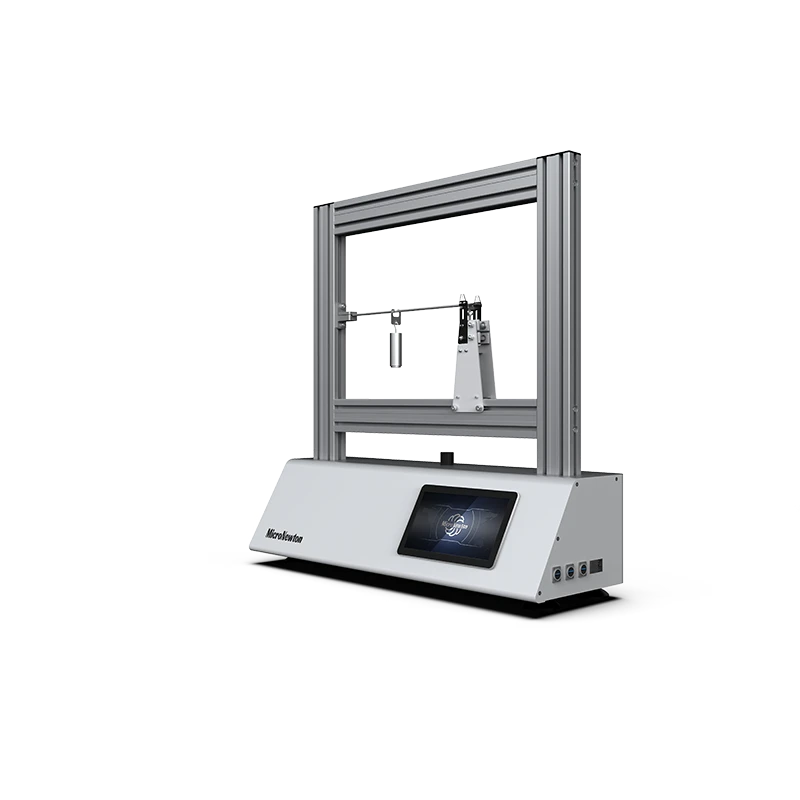

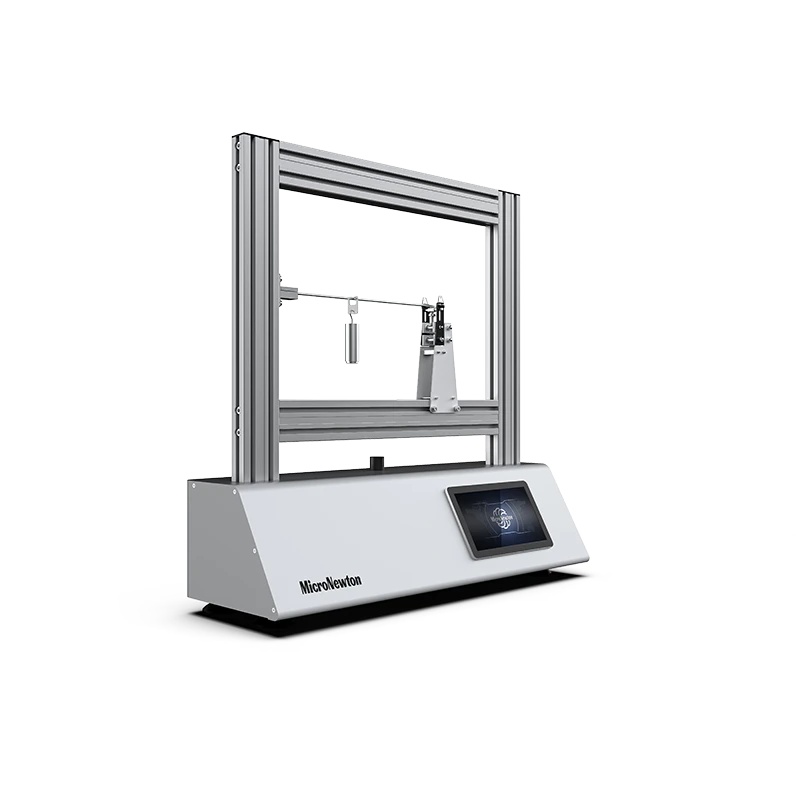

Experimental de prueba de fuerza interna en el extremo de una viga estáticamente indeterminada de un solo tramo MST13 el dispositivo es un equipo central utilizado en estructural mecánica experimentos a estudiar las características de tensión de vigas continuas o vigas fijas en ambos extremos (un solo vano, múltiples estáticamente indeterminadas).
Compartir:
Added to cart successfully
Introducción del producto
Experimental de prueba de fuerza interna en el extremo de una viga estáticamente indeterminada de un solo tramo MST13 el dispositivo es un equipo central utilizado en estructural mecánica experimentos a estudiar las características de tensión de vigas continuas o vigas fijas en ambos extremos (un solo vano, múltiples estáticamente indeterminadas).
el principal característica de este dispositivo es la capacidad a directamente medir la flexión momento y la fuerza cortante generada en el soporte (extremo de la varilla) de la viga bajo carga, verificando así los resultados del cálculo del método de fuerza, el método de desplazamiento y el método de distribución del momento flector. Es una herramienta de enseñanza clave para comprender la redistribución de fuerzas internas en estructuras estáticamente indeterminadas y los efectos del asentamiento/rotación de los apoyos.
Característica experimental
1
Medición directa del momento de flexión en el extremo de la varilla: esta es la característica más singular del dispositivo. Convierta el "momento flector" difícil de medir en "fuerza" mensurable, para leer directamente el valor numérico del momento flector del extremo fijo o del momento flector del soporte de viga continua.
2
Mida la fuerza cortante en el extremo del poste y la fuerza de reacción del soporte.
3
Verifique la solución de la teoría hiperestática: ①Método de fuerza: Verifique el cálculo de la fuerza de restricción excesiva (momento flector del rodamiento). Método de desplazamiento/método de distribución del momento flector: midiendo el ángulo de rotación del nodo (medidor de cuadrante opcional) y el momento flector final de la varilla, se verifica la precisión del coeficiente de rigidez, el coeficiente de distribución y el coeficiente de transmisión.
4
Dibuje líneas de influencia de fuerza interna: mueva cargas, dibuje líneas de influencia de momento flector de soporte y líneas de influencia de fuerza de reacción de soporte, y determine la posición de carga más desfavorable.
5
Simule el desplazamiento y la rotación de los soportes: cree artificialmente un asentamiento de los soportes (desplazamiento vertical) o una rotación de los soportes, mida las fuerzas internas adicionales generadas por ello y verifique la sensibilidad de las estructuras estáticamente indeterminadas a la deformación de los cimientos.
Atributos del producto
|
Modelo de producto |
MST13 |
Nombre del producto |
Dispositivo experimental para pruebas. interno efectivo en el final de un solo tramo estáticamente indeterminado haz |
|
Materiales principales |
Aluminio aleación, inoxidable acero |
Presupuesto |
≤1000×400×1000mm |
|
Peso del producto |
≤30kg |
Entorno operativo |
Habitación temperatura, relativo humedad ≤ 85% |
|
Fuente de alimentación de entrada |
Soltero fase tres cable, 220V ± 5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
