Prueba de desplazamiento y fuerza de restricción del marco rígido ultraestático MST07 Dispositivo experimental es un módulo experimental especialmente desarrollado para la enseñanza de mecánica estructural.
Compartir:
Added to cart successfully
Introducción del producto

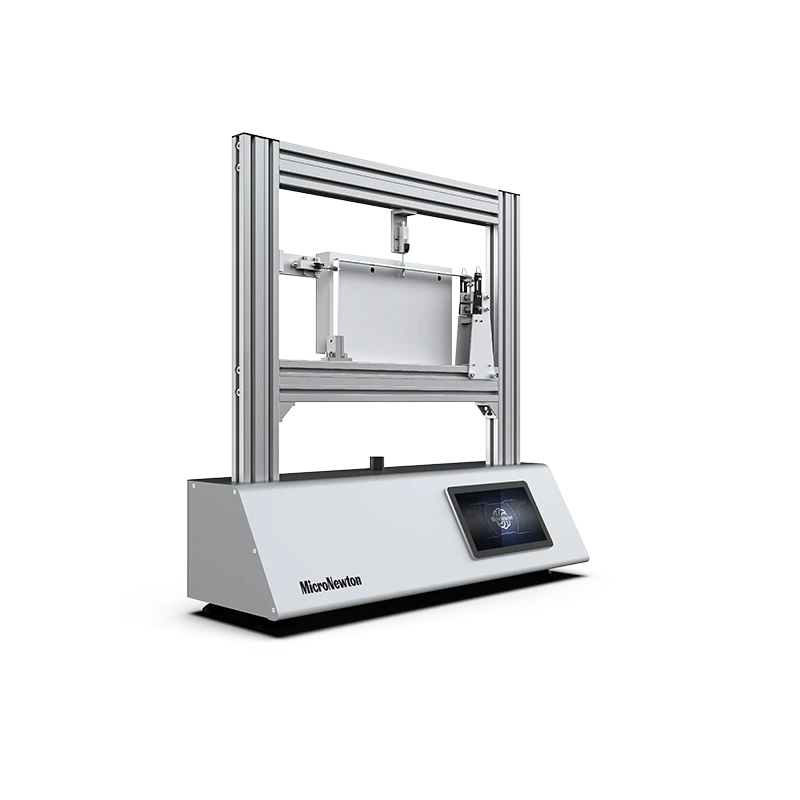

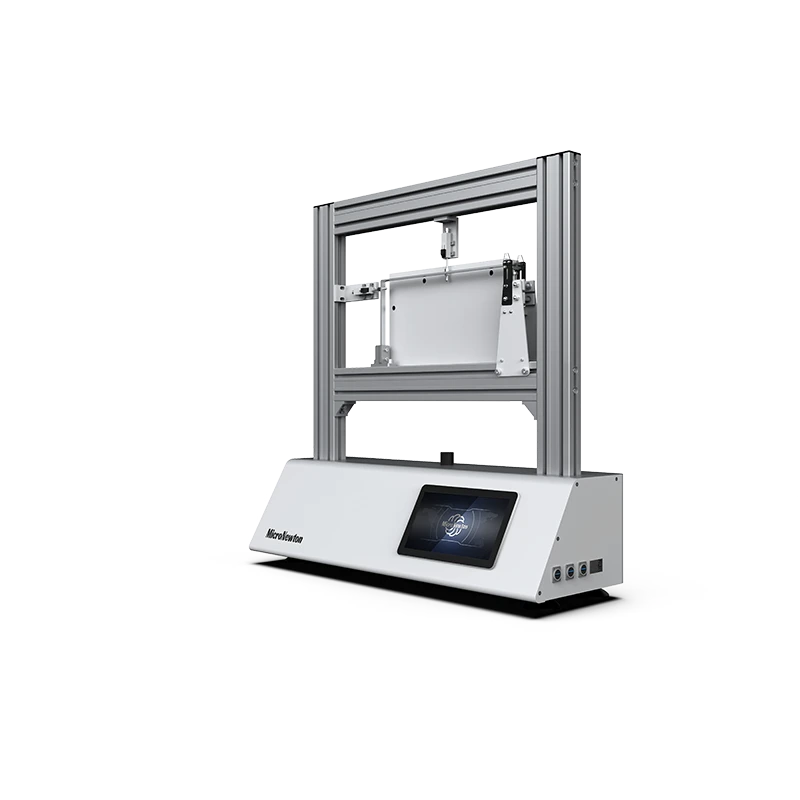

Prueba de desplazamiento y fuerza de restricción del marco rígido ultraestático MST07 Dispositivo experimental es un módulo experimental especialmente desarrollado para la enseñanza de mecánica estructural. Este dispositivo está diseñado según los requisitos de aplicación de la ingeniería civil y la ingeniería mecánica, y consta de una placa de fijación de muestras, un módulo de medición de fuerza interna de marco rígido en voladizo y un sensor de fuerza táctil. Puede simular con precisión el estado de tensión de un marco rígido en voladizo estáticamente indeterminado y medir el desplazamiento horizontal/vertical, la fuerza de reacción del soporte y las fuerzas internas de la estructura bajo carga en tiempo real a través de sensores de desplazamiento y galgas tensoras de alta precisión. El sistema admite una comparación intuitiva entre los datos medidos y los cálculos teóricos. usando fuerza métodos, haciendo él un ideal enseñanza herramienta para estudiando el características deinactivamente indeterminado estructuras y verificando el básico principios de fuerza métodos.
Característica experimental
1
Se puede construir un marco rígido en voladizo hiperestático para demostrar visualmente el sistema básico y las incógnitas fundamentales del método de la fuerza eliminando el exceso de restricciones.
2
Medición de la fuerza de reacción del soporte y el momento flector: uso del extremo B para leer directamente el exceso de fuerza de restricción, combinado con el brazo de fuerza para calcular el momento flector del soporte de la bisagra fija y verificar la ecuación de equilibrio estático
3
Análisis de fuerza interna de miembros: mediante el uso de galgas extensométricas conectadas a los miembros, la deformación por flexión y la deformación por tracción y compresión se recopilan por separado, y el momento flector de la sección y la fuerza axial se calculan utilizando fórmulas para verificar el principio del método de la sección.
4
Monitoreo del desplazamiento de deformación: Los sensores de desplazamiento duales integrados miden el desplazamiento horizontal de la estructura y la deflexión vertical del punto medio de la viga transversal, respectivamente, para analizar la ley de deformación de la estructura bajo cargas concentradas.
Atributos del producto
|
Modelo de producto |
MST07 |
Nombre del producto |
Dispositivo experimental para probar la fuerza de restricción y el desplazamiento de estáticamente. indeterminado rígido marco |
|
Materiales principales |
Inoxidable acero, aluminio aleación |
Presupuesto |
≤1000×400×1000mm |
|
Peso del producto |
≤30kg |
Entorno operativo |
Habitación temperatura, relativo humedad ≤ 85% |
|
Fuente de alimentación de entrada |
Sindividual fase tres cable, 220V ± 5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
