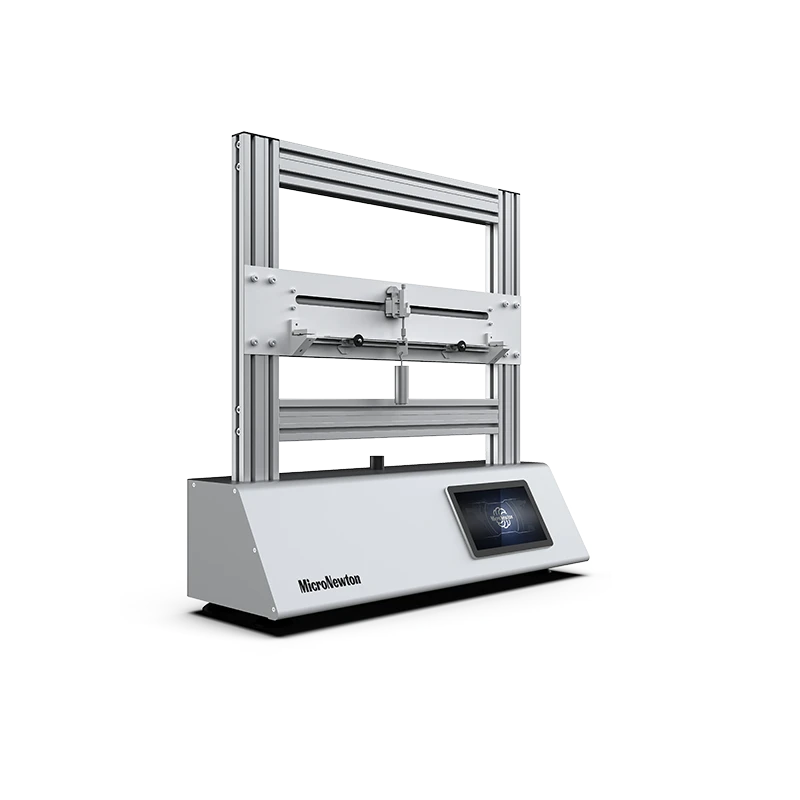

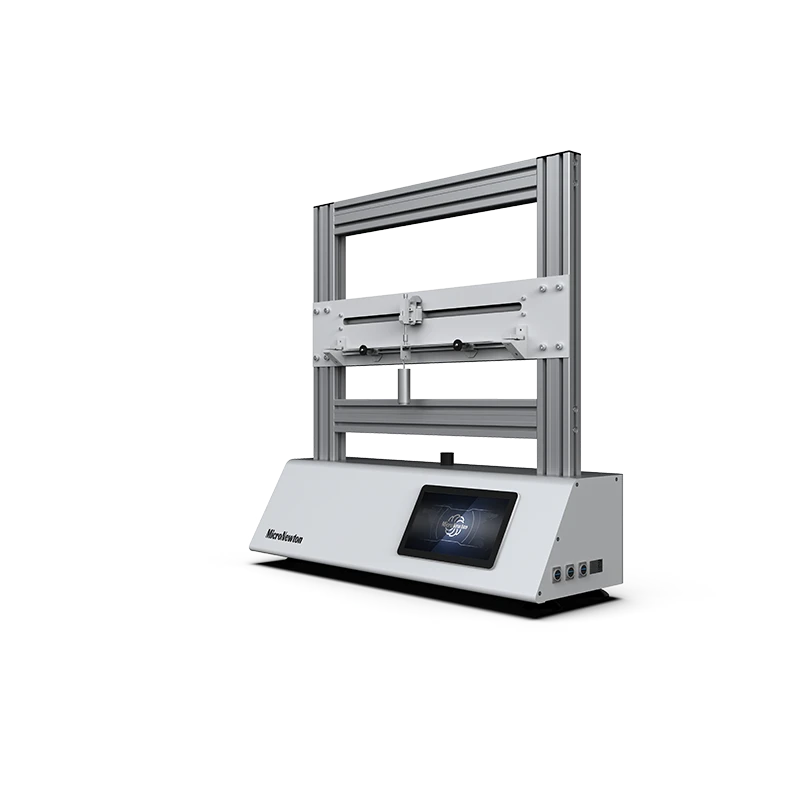

El dispositivo experimental de prueba de deformación por flexión de viga estática de un solo tramo MST05 es un módulo experimental diseñado específicamente para la enseñanza de mecánica estructural.
Compartir:
Added to cart successfully
Introducción del producto
El dispositivo experimental de prueba de deformación por flexión de viga estática de un solo tramo MST05 es un módulo experimental diseñado específicamente para la enseñanza de mecánica estructural. Este dispositivo integra los requisitos de aplicación de ingeniería civil e ingeniería mecánica, compuesto por una placa trasera, un indicador digital deslizante, un soporte en forma de cuchilla y un básico. marco. Permite la construcción rápida de tres formas estructurales típicas: vigas simplemente apoyadas, vigas en voladizo y vigas en voladizo, equipadas con probetas de viga de aluminio. cobre, y acero materiales. El sistema medidas desviación a través de un digital de alta precisión micrómetro, mostrando visualmente el efectos de diferentes cargas, luces y materiales sobre la deformación por flexión de la viga. Es una plataforma ideal para la verificación teórica de la deflexión del haz y la enseñanza del método de superposición.
Característica experimental
1
Simulación de estructura de viga multiforma: al ajustar la posición y el método de fijación del asiento de soporte, se pueden ensamblar de manera flexible tres tipos de estructuras de viga estática de un solo tramo, a saber, viga simplemente apoyada, viga en voladizo y viga en voladizo, para cumplir con los requisitos de prueba mecánica de diferentes condiciones límite.
2
Prueba de comparación de rendimiento de materiales: proporcione muestras de vigas con tres módulos de Young diferentes de aluminio, cobre y acero para respaldar la comparación de las diferencias de deflexión entre diferentes materiales bajo la misma carga y verificar la influencia de las propiedades del material en la rigidez estructural.
3
Medición precisa de la deformación por flexión: utilizando un micrómetro digital que puede deslizarse a lo largo de la placa posterior, mida con precisión la deflexión estática (desplazamiento) y el ángulo de rotación de la viga bajo carga concentrada y visualice la ley de deformación de la estructura.
4
Verificación del principio del método de superposición: admite experimentos de carga multipunto y carga graduada. Al comparar los datos medidos con los valores teóricos calculados, se verifica intuitivamente el principio del método de superposición para calcular la deformación por flexión y la ecuación diferencial aproximada de la curva de deflexión.
Atributos del producto
|
Modelo de producto |
MST05 |
Nombre del producto |
Experimental dispositivo para pruebas doblando deformaciónde soltero durar estático haz |
|
Materiales principales |
Aluminio aleación, inoxidable acero |
Presupuesto |
≤1000×400×1000mm |
|
Peso del producto |
≤30kg |
Entorno operativo |
Habitación temperatura, relativo humedad ≤ 85% |
|
Fuente de alimentación de entrada |
Soltero fase tres cable, 220V ± 5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
