El dispositivo experimental de prueba de fuerza interna y deformación de estructuras en voladizo de variación de temperatura MST12 es un equipo especializado utilizado en experimentos de mecánica estructural para estudiar la influencia de los efectos de la temperatura en estáticamente indeterminados. estructuras.
Compartir:
Added to cart successfully
Introducción del producto

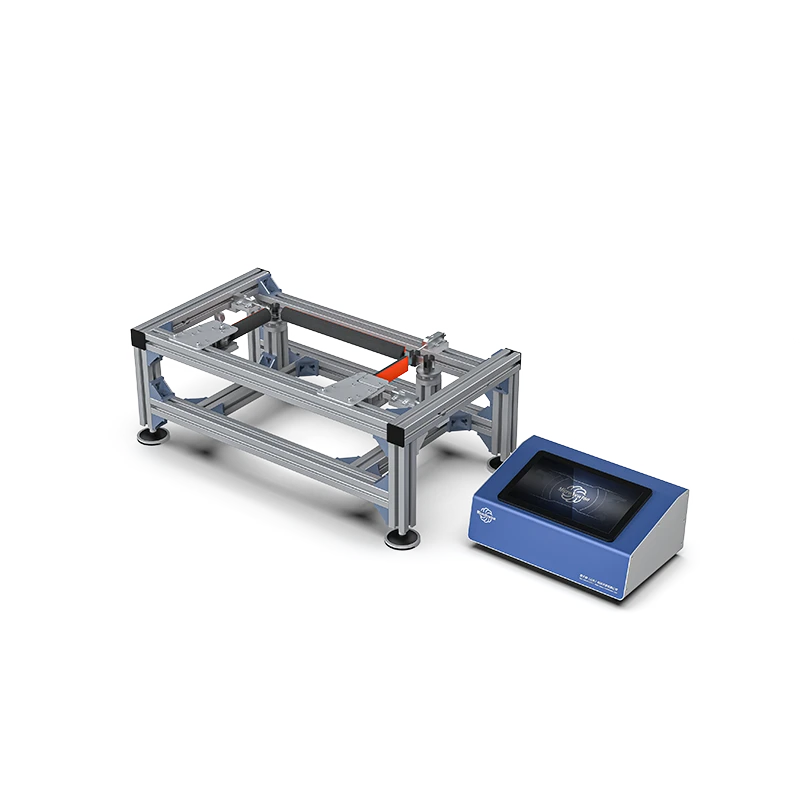

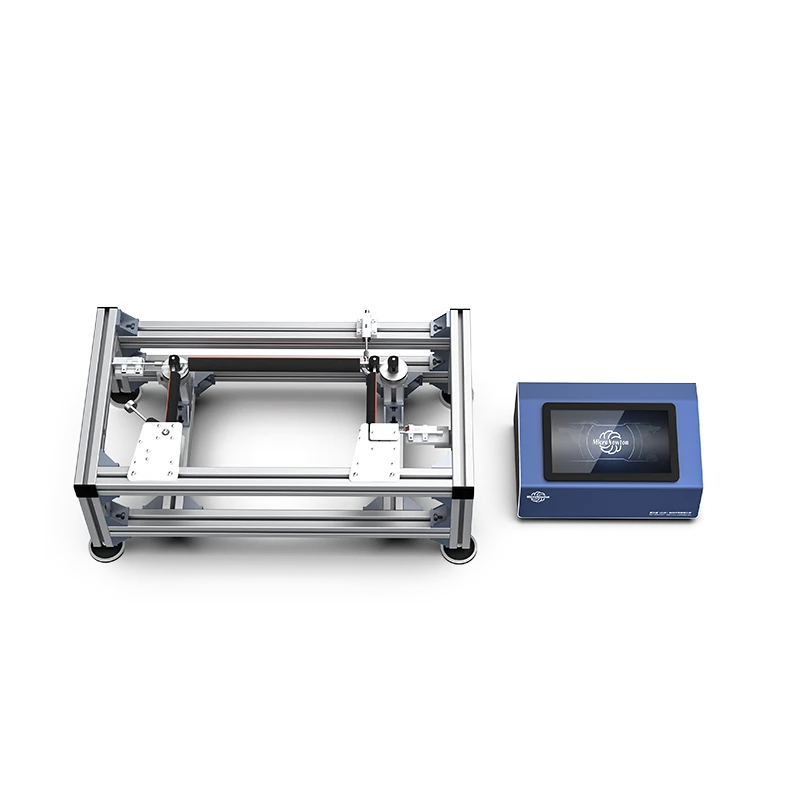

El dispositivo experimental de prueba de fuerza interna y deformación de estructuras en voladizo de variación de temperatura MST12 es un equipo especializado utilizado en experimentos de mecánica estructural para estudiar la influencia de los efectos de la temperatura en estáticamente indeterminados. estructuras.
Temperatura cambios en inactivamente indeterminado estructuras solo causa deformación y no generar fuerzas internas; Sin embargo, en estructuras estáticamente indeterminadas, restricciones excesivas limitan la libre expansión o rotación de la estructura, lo que resulta en un estrés propio significativo y fuerzas internas adicionales causadas por cambios de temperatura. Este dispositivo simula el campo de temperatura y mide las fuerzas internas (tensiones) y desplazamientos de estructuras estáticas y estáticamente indeterminadas bajo cambios de temperatura mediante mediciones de sensores; Cepa y desplazamiento pruebas de miembros o estructuras bajo diferentetemperatura diferencias.
Característica experimental
1
La diferencia esencial al demostrar los efectos de la temperatura: ①Estado estático: Ajuste la estructura a una viga en voladizo estática, aplique cambios de temperatura, mida su deformación libre (alargamiento, flexión) y verifique que no se generen fuerzas internas. Estado ultraestático: agregue restricciones adicionales (como fijar el extremo libre o agregar soporte elástico), aplique el mismo cambio de temperatura, mida la fuerza de reacción de restricción generada y el momento de flexión interno, y verifique la generación de fuerzas internas.
2
Medir la temperatura fuerza interna (autoestrés): ①Mida cuantitativamente la fuerza de reacción del soporte y la fuerza interna de la sección transversal causada por el gradiente de temperatura (diferencia de temperatura interna y externa) o el cambio de temperatura uniforme. ②Verifique los términos libres en la ecuación del método de fuerza.
3
Medición de la curva de deformación térmica: registre la curva de deflexión de la viga bajo temperatura y compárela con la forma de deformación calculada teóricamente.
4
Limitaciones de la verificación del principio de superposición: permitir a los estudiantes comprender las similitudes y diferencias entre cargas de temperatura y cargas mecánicas en el análisis de estructuras estáticamente indeterminadas.
Atributos del producto
|
Modelo de producto |
MST12 |
Nombre del producto |
Dispositivo experimental para medir la deformación estructural. y fuerzas internas bajo temperatura carga |
|
Materiales principales |
Inoxidable acero, latón |
Presupuesto |
1200×1200×500mm |
|
Peso del producto |
≤30kg |
Entorno operativo |
Habitación temperatura, relativo humedad ≤ 85% |
|
Fuente de alimentación de entrada |
Soltero fase tres cable, 220V ± 5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
