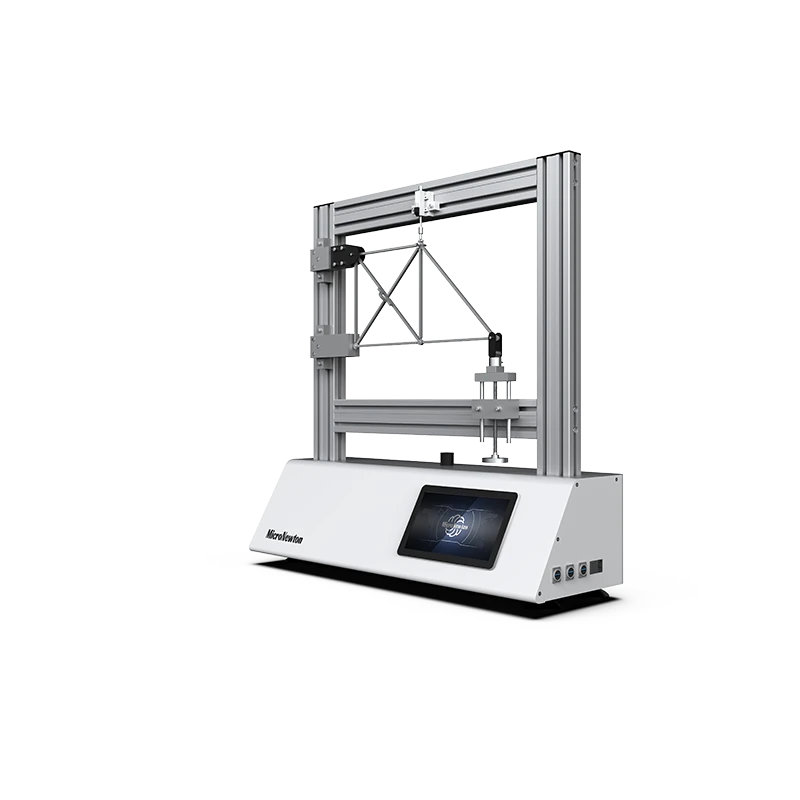

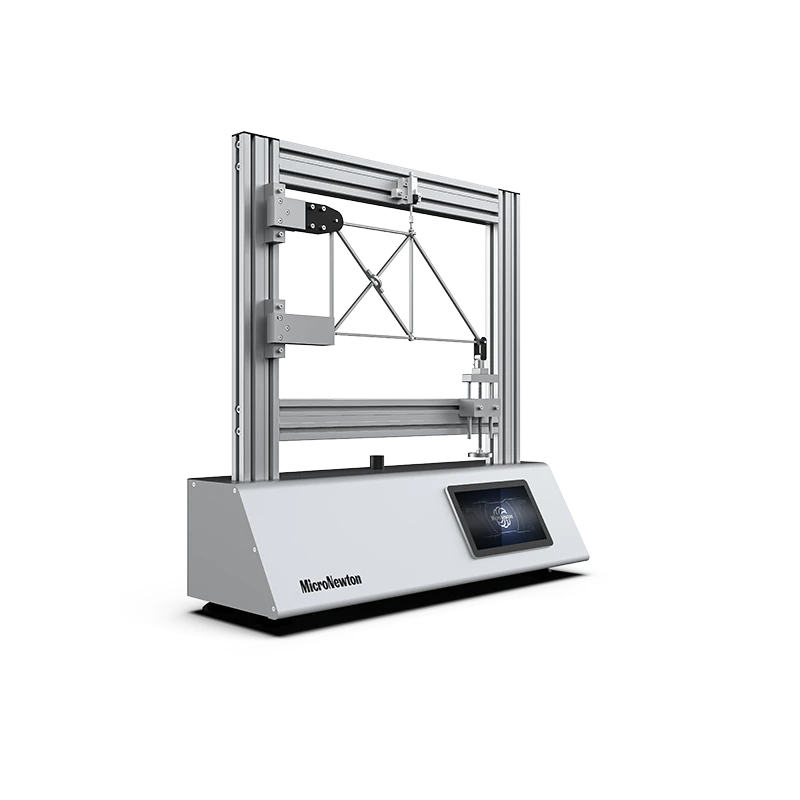

El dispositivo experimental de prueba de deformación y fuerza interna de armadura plana ultraestática MST11 es un equipo experimental especialmente diseñado para la enseñanza de mecánica estructural.
Compartir:
Added to cart successfully
Introducción del producto
El dispositivo experimental de prueba de deformación y fuerza interna de armadura plana ultraestática MST11 es un equipo experimental especialmente diseñado para la enseñanza de mecánica estructural. Este dispositivo se utiliza principalmente para medir la respuesta mecánica clave de armaduras planas estáticamente indeterminadas bajo cargas verticales, incluida la distribución de fuerza interna de cada miembro y la deformación por desplazamiento general de la armadura. A través de experimentos, los estudiantes pueden comparar y verificar sistemáticamente fuerza interna medida datos con los valores teóricos calculados usando el método de la fuerza, comprendiendo así intuitiva y profundamente los principios básicos y el proceso de cálculo del uso del método de la fuerza para resolver estructuras estáticamente indeterminadas. Esto no solo proporciona una base experimental sólida para cálculos teóricos abstractos, pero también eficazmente mejora estudiantes' capacidad a analizar complejo estructuralproblemas y resolver práctico ingeniería problemas.
Característica experimental
1
Aplique diferentes cargas y posiciones a modelos de armaduras con los mismos parámetros geométricos y registre las fuerzas internas y el desplazamiento general de cada miembro.
2
Con base en datos experimentales (fuerza axial de los miembros, fuerza de reacción de los apoyos, desplazamiento de los nodos), se realizan cálculos teóricos utilizando el método de la fuerza para verificar la coherencia entre los resultados experimentales y los valores teóricos.
3
Revise las ideas de cálculo del método de nodos y el método de sección para estructuras de armadura estáticamente indeterminadas y fortalezca la capacidad de aplicación del método de fuerza para seleccionar restricciones ventajosas y redundantes para simplificar los cálculos en estructuras de armadura estáticamente indeterminadas.
4
Al analizar errores como la fricción de los nodos y la no linealidad del material, podemos comprender las limitaciones del supuesto de la armadura ideal y proporcionar apoyo experimental para el aprendizaje posterior de soluciones aproximadas (método de la fuerza, método del desplazamiento) para estructuras estáticamente indeterminadas, como vigas continuas y estructuras de arco.
Atributos del producto
|
Modelo de producto |
MST11 |
Nombre del producto |
Dispositivo experimental para fuerza interna y deformación de celosías estáticamente indeterminadas. |
|
Materiales principales |
Aluminio aleación, inoxidable acero |
Presupuesto |
≤1000×400×1000mm |
|
Peso del producto |
≤30kg |
Entorno operativo |
Habitación temperatura, relativo humedad ≤ 85% |
|
Fuente de alimentación de entrada |
Soltero fase tres cable, 220V ± 5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
