El dispositivo experimental de prueba de fuerza interna y desplazamiento de nodos de marco rígido ultraestático MST14 es un equipo especializado que se utiliza en experimentos de mecánica estructural para estudiar las características de deformación y la distribución de la fuerza interna de estructuras de marco rígido planas bajo carga.
Compartir:
Added to cart successfully
Introducción del producto
El dispositivo experimental de prueba de fuerza interna y desplazamiento de nodos de marco rígido ultraestático MST14 es un equipo especializado que se utiliza en experimentos de mecánica estructural para estudiar las características de deformación y la distribución de la fuerza interna de estructuras de marco rígido planas bajo carga.

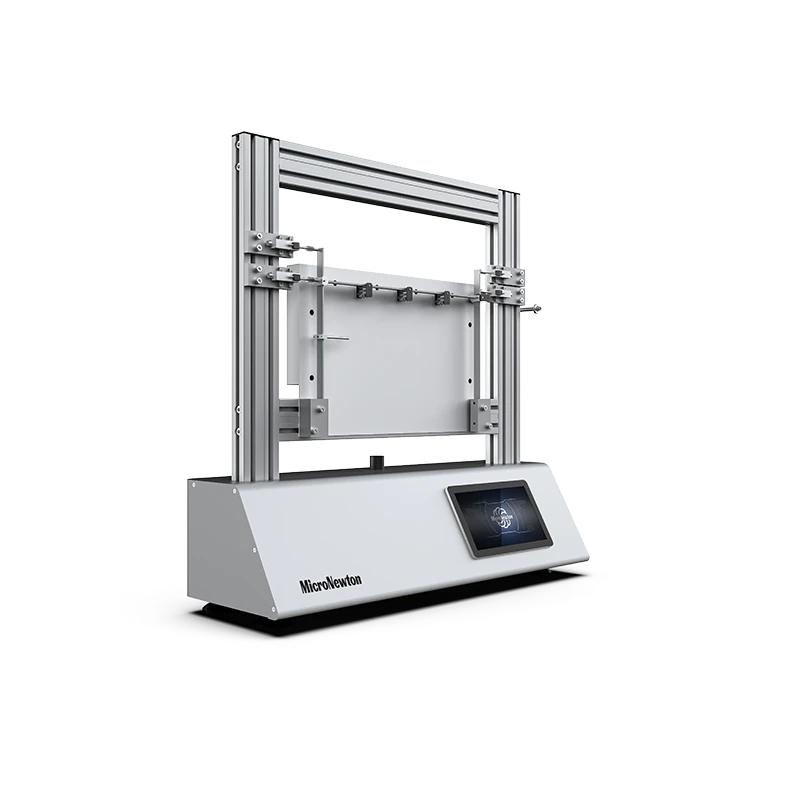

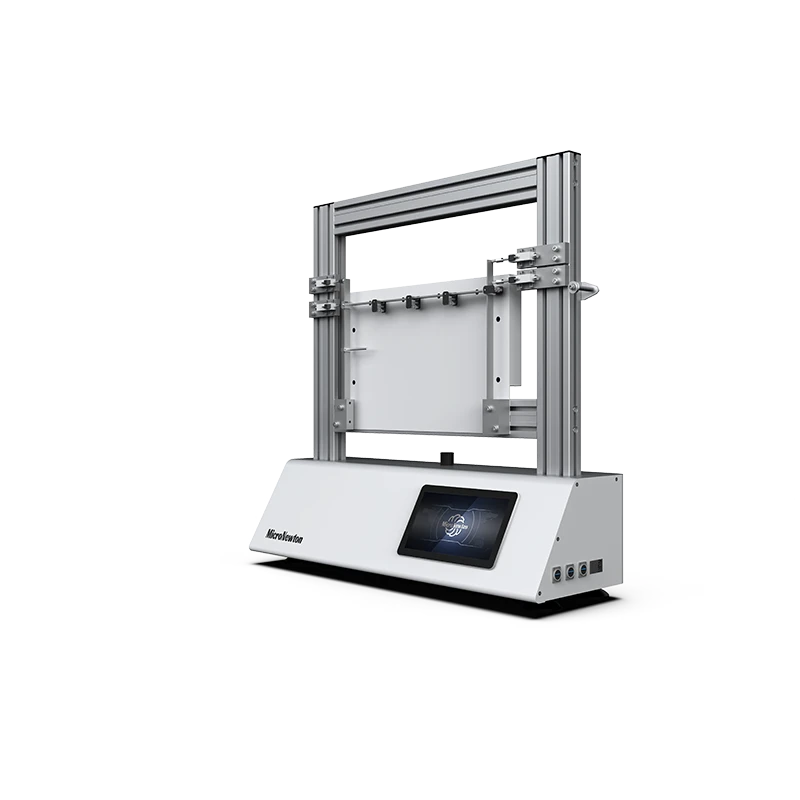

El dispositivo consta de una placa trasera equipada con estructura de portal de aluminio, sobre de los cuales hay 8 galgas extensométricas distribuidas, de las cuales 4 están distribuidas uniformemente en el larguero y los otros 4 están ubicados en las dos vigas verticales del portal. Se utilizan cuatro sensores de desplazamiento para medir el desplazamiento lateral y el ángulo de rotación del nodo portal. El dispositivo experimental de prueba está equipado con un instrumento de adquisición de tensión estática, y la tensión en cada posición se recopila a través del instrumento de adquisición de tensión estática. El núcleo de este dispositivo radica en medir con precisión el ángulo de rotación y el desplazamiento horizontal de los nodos rígidos, y verificando el cálculo resultados de desplazamiento método y esfuerzo de torsión distribución
método.
Característica experimental
1
Mida el desplazamiento del nodo rígido: ①Desplazamiento lateral horizontal: Mida el desplazamiento lateral de un marco rígido bajo cargas horizontales, cargas verticales asimétricas o fuerzas de par. Ésta es la característica más importante que distingue los pórticos rígidos de las vigas continuas. Esquina del nodo: mida la esquina en la intersección de vigas y columnas. En el nodo rígido, el ángulo del extremo de la viga es igual al ángulo del extremo de la columna, que es uno de los supuestos básicos del método de desplazamiento.
2
Mida la fuerza interna en el extremo de la varilla: ①Mida el momento flector, la fuerza cortante y la fuerza axial de la base de la columna, la parte superior de la columna y el extremo de la viga mediante galgas extensométricas o sensores de fuerza. Dibuje el diagrama de momento flector, el diagrama de fuerza cortante y el diagrama axial del marco rígido.
3
Verifique la ecuación típica del método de desplazamiento: ①Verifique la relación entre las incógnitas básicas (desplazamiento angular del nodo y desplazamiento lineal) y las cargas externas. Verificar el significado físico del coeficiente de rigidez kij (la fuerza de reacción generada por una unidad de desplazamiento)
Atributos del producto
|
Modelo de producto |
MST14 |
Nombre del producto |
Experimental dispositivo por deformación y fuerza interna pruebas de inactivamente indeterminado rígido marco |
|
Materiales principales |
aluminio |
Presupuesto |
≤1000×400×1000mm |
|
Peso del producto |
≤30kg |
Entorno operativo |
Habitación temperatura, relativo humedad ≤ 85% |
|
Fuente de alimentación de entrada |
Soltero fase tres cable, 220V ± 5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
