El dispositivo experimental de prueba integral de respuesta mecánica de haz de múltiples condiciones MST06 está diseñado específicamente para pruebas integrales de las propiedades mecánicas estructurales de la viga, admitiendo experimentos de múltiples condiciones como estáticos, hiperestáticos y continuos. vigas.
Compartir:
Added to cart successfully
Introducción del producto

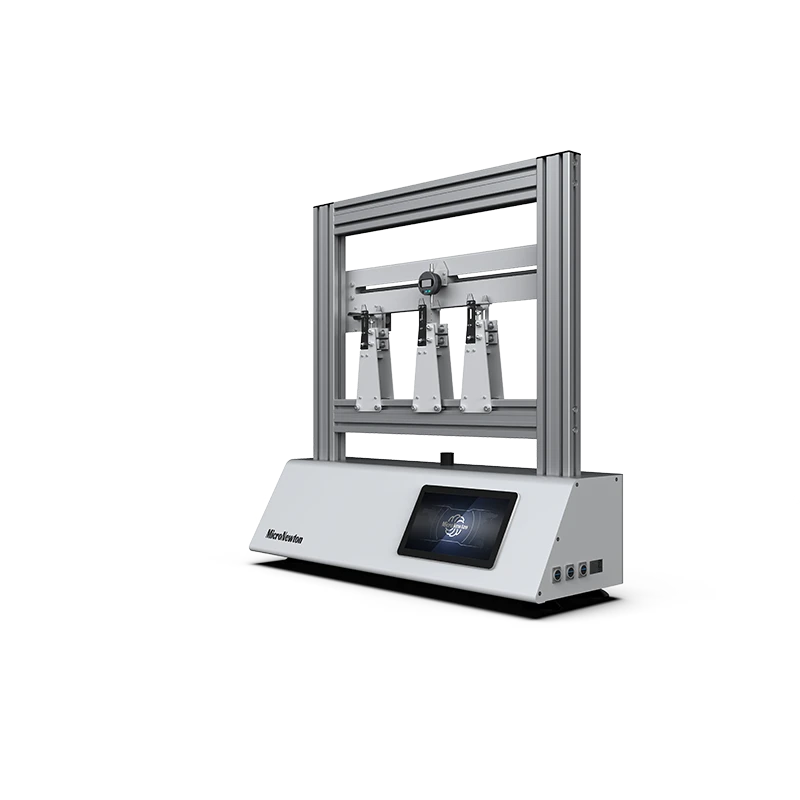

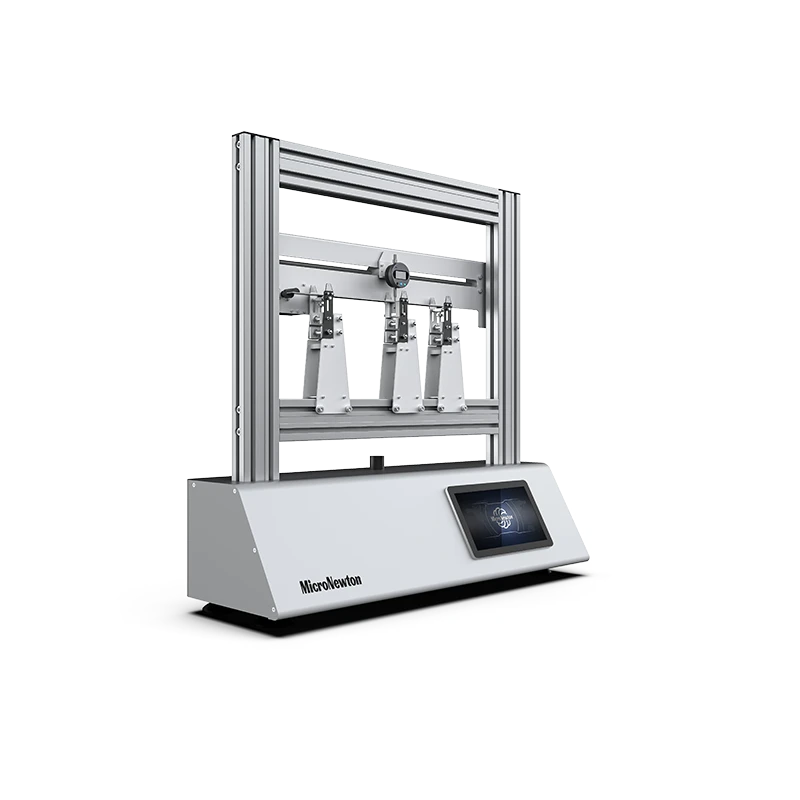

El dispositivo experimental de prueba integral de respuesta mecánica de haz de múltiples condiciones MST06 está diseñado específicamente para pruebas integrales de las propiedades mecánicas estructurales de la viga, admitiendo experimentos de múltiples condiciones como estáticos, hiperestáticos y continuos. vigas. El dispositivo está equipado con tres soportes de medición de fuerza vertical y una estructura de medición de momento fijo en el extremo de la viga dedicada, que puede obtener con precisión la fuerza de reacción del soporte y los datos de fuerza interna; Integre dos sensores de desplazamiento de alta precisión para monitorear sincrónicamente los cambios de deflexión del cuerpo de la viga, y también complete la prueba de la línea de influencia moviendo la carga. El dispositivo tiene una estructura estable y fácil operación, adecuado para enseñanza y investigación escenarios en universidades, y ayuda aexhaustivamente analizar el mecánico respuesta leyes de vigas.
Característica experimental
1
Diferentes materiales, diferentes módulos elásticos y diferencias en el exceso de fuerzas desconocidas bajo las mismas condiciones de carga concentrada.
2
Mismo material, diferente ubicación de la carga concentrada, diferencias en la fuerza de restricción y exceso de fuerza desconocida de diferentes soportes.
3
Dominar y fortalecer las soluciones básicas para estructuras hiperestáticas (como el método de restricción adicional, selección de sistema básico)
4
Comprender la racionalidad de los supuestos teóricos a través del análisis de errores experimentales, como la no linealidad del material y la precisión del sensor.
5
Dibuje la línea de influencia del momento flector, la línea de influencia de la fuerza cortante y la línea de influencia de la reacción de apoyo para la sección especificada.
6
Mida con precisión el valor numérico de la cantidad física objetivo cuando la unidad de carga está ubicada en una posición específica
Atributos del producto
|
Modelo de producto |
MST06 |
Nombre del producto |
Dispositivo experimental para integral. pruebas de respuesta mecánica de multi condición vigas |
|
Materiales principales |
Inoxidable acero, aluminio aleación |
Presupuesto |
≤1000×400×1000mm |
|
Peso del producto |
≤30kg |
Entorno operativo |
Habitación temperatura, relativo humedad ≤ 85% |
|
Fuente de alimentación de entrada |
Soltero fase tres cable, 220V ± 5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
