El dispositivo experimental de prueba de carga última de plástico para vigas MST15 es un equipo central en experimentos de diseño de estructuras de acero y mecánica estructural, diseñado específicamente para la investigación en profundidad sobre materiales no lineales. comportamiento, el formación y proceso de desarrollo de bisagras de plástico y el rodamiento capacidad de vigas en estados finales.
Compartir:
Added to cart successfully
Introducción del producto

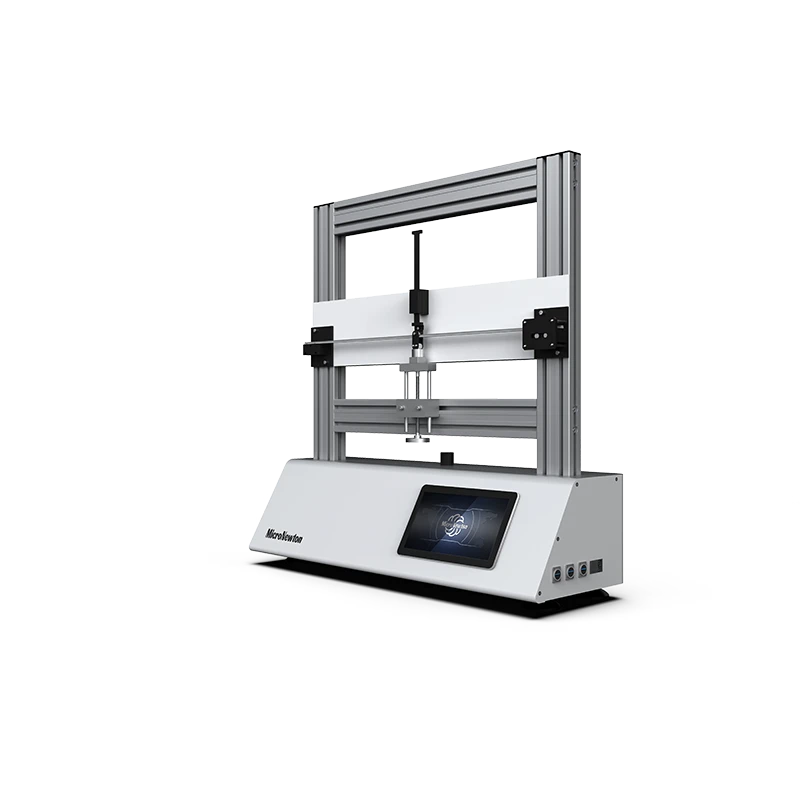

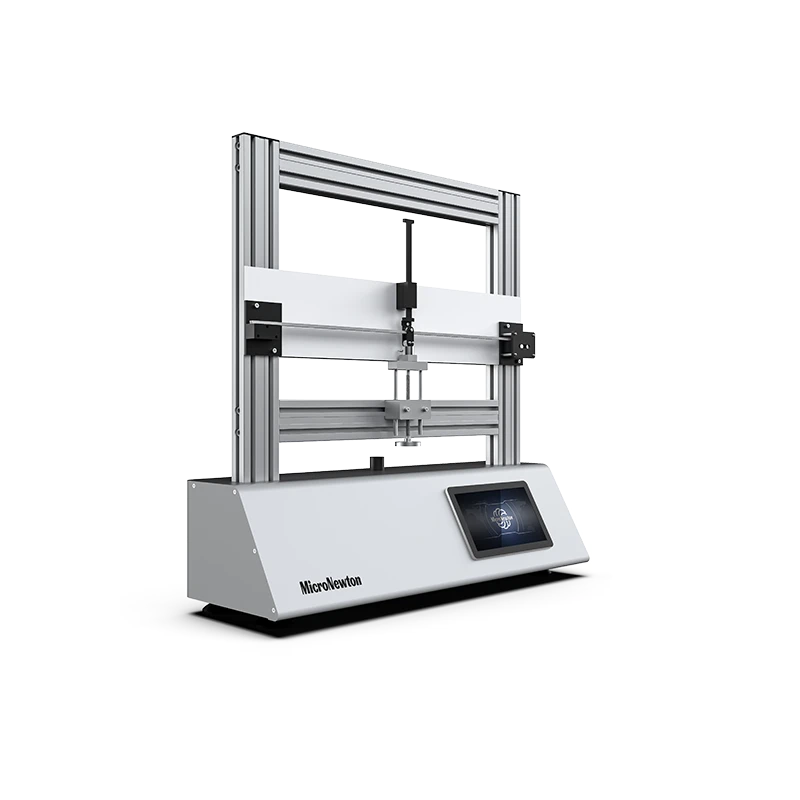

El dispositivo experimental de prueba de carga última de plástico para vigas MST15 es un equipo central en experimentos de diseño de estructuras de acero y mecánica estructural, diseñado específicamente para la investigación en profundidad sobre materiales no lineales. comportamiento, el formación y proceso de desarrollo de bisagras de plástico y el rodamiento capacidad de vigas en estados finales. Este dispositivo puede mostrar visualmente la posición y las características de rotación de las bisagras de plástico después de que la viga alcanza el límite elástico mediante una carga precisa, verificando el valor de carga última en cálculos teóricos. Los experimentos no solo ayudan a dominar el proceso de resolución de cargas últimas según el método de equilibrio estático, sino que también profundizan la comprensión de las características de rotación unidireccional. de plástico bisagras y el residual deformación comportamiento después descarga,siempre que práctico base para plástico diseño de acero estructuras.
Característica experimental
1
Determinación de la carga última plástica: ①Mida la curva de desplazamiento de carga completa de la viga desde la etapa elástica, etapa elástico-plástica hasta la etapa de falla plástica completa. Determinar el valor de carga última cuando la estructura pierde su capacidad portante y compararlo con el valor de cálculo teórico (basado en el módulo de sección plástica)
2
Observando la formación y desarrollo de bisagras plásticas: ①Demuestre intuitivamente cómo la sección se desarrolla desde la fluencia del borde hasta la fluencia de la sección completa en el momento de flexión máximo (como el tramo medio de una viga simplemente apoyada o un soporte extremo fijo), formando una "bisagra de plástico" que puede girar libremente. Verifique la diferencia entre las bisagras de plástico y las bisagras mecánicas comunes (las bisagras de plástico pueden soportar momentos de flexión máximos y tener rotación direccional)
3
Dibuje la curva de proceso completo P-Δ
4
Registre la relación entre la carga y la deflexión a mitad del tramo y divida claramente la sección elástica, la sección de transición elástico-plástica y la sección de flujo plástico (plataforma sección)
Atributos del producto
|
Modelo de producto |
MST15 |
Nombre del producto |
Experimental aparato para probar el plástico definitivo carga de vigas |
|
Materiales principales |
Aluminio aleación, inoxidable acero |
Presupuesto |
≤1000×400×1000mm |
|
Peso del producto |
≤30kg |
Entorno operativo |
Habitación temperatura, relativo humedad ≤ 85% |
|
Fuente de alimentación de entrada |
Soltero fase tres cable, 220V ± 5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
