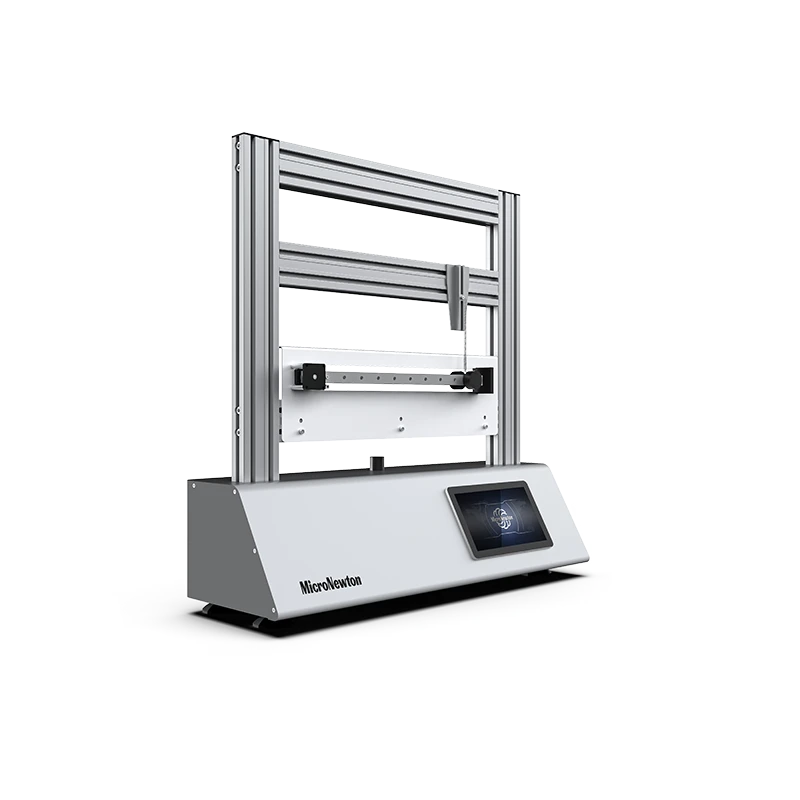

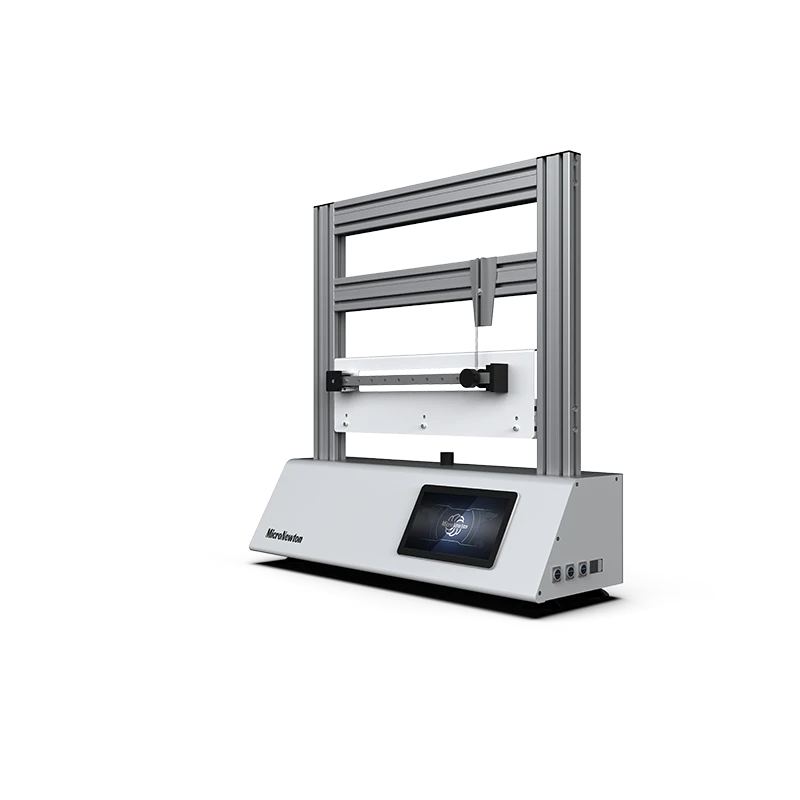

El dispositivo de prueba de oscilación y vibración libre MST18 es una plataforma experimental integral desarrollada específicamente para enseñar mecánica estructural y vibración mecánica.
Compartir:
Added to cart successfully
Introducción del producto
El dispositivo de prueba de oscilación y vibración libre MST18 es una plataforma experimental integral desarrollada específicamente para enseñar mecánica estructural y vibración mecánica. El dispositivo adopta un diseño modular, integrando varios módulos experimentales como péndulo simple, péndulo compuesto, péndulo lineal, centro de impacto, sistema de resorte de masa, vibración torsional y viga en voladizo. No solo puede satisfacer las necesidades de enseñanza teórica de las carreras de ingeniería civil y mecánica, sino que también puede utilizarse para la formación práctica y la investigación científica. A través de intuitivo física experimentos, él ayuda estudiantes maestro centro mecánico conceptos semejante comoarmónico movimiento, momento de inercia, y natural frecuencia.
Característica experimental
1
Experimentos de péndulo único y péndulo compuesto: mida la aceleración gravitacional g, verifique la relación entre el período y la longitud, masa y amplitud del péndulo y explore el principio del péndulo de Kate
2
Experimento de inercia rotacional y péndulo lineal: uso de péndulo de doble línea y péndulo de tres líneas para estudiar la influencia de la distribución de masa del objeto en el período y verificar el teorema del eje paralelo
3
Determinación del centro de impacto: determine el punto especial (centro de impacto) en el cuerpo rígido y analice la relación entre la fuerza de impacto y la fuerza de reacción rotacional.
4
Análisis de características del sistema de vibración: que cubre la vibración libre, la vibración de torsión libre y la vibración de vigas en voladizo de sistemas de resortes de masa, se utiliza para determinar la frecuencia natural, la rigidez y las características de amortiguación del sistema.
Atributos del producto
|
Modelo de producto |
MST18 |
Nombre del producto |
Experimental aparato para gratis vibración y pruebas de swing |
|
Materiales principales |
Aluminio aleación, inoxidable acero |
Presupuesto |
≤1000×400×1000mm |
|
Peso del producto |
≤30kg |
Entorno operativo |
Habitación temperatura, relativo humedad ≤ 85% |
|
Fuente de alimentación de entrada |
Soltero fase tres cable, 220V ± 5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
