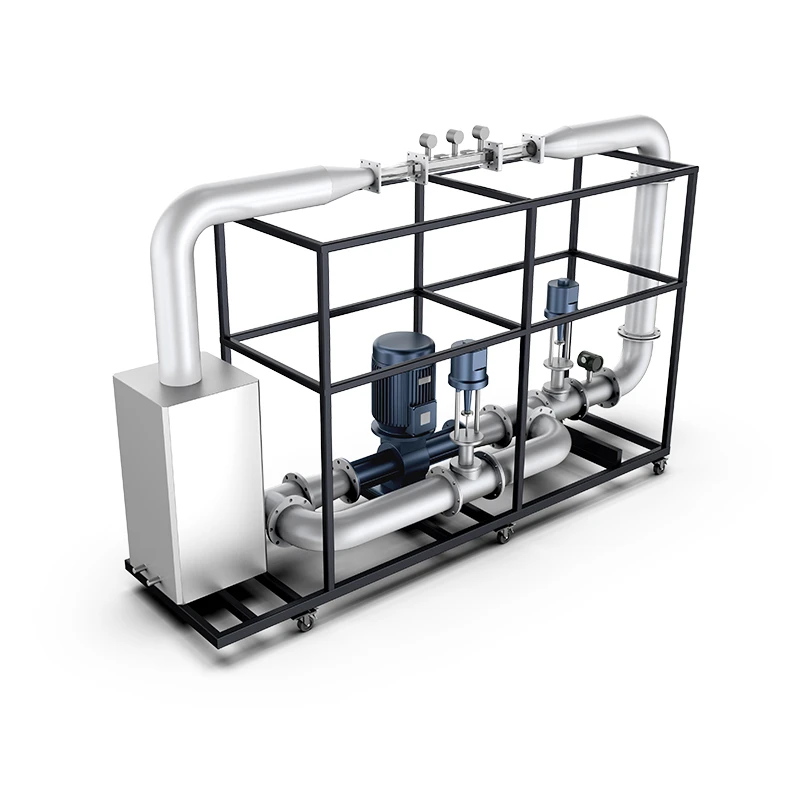

Este aparato está diseñado para estudiar las características de flujo de diferentes cuerpos de resistencia en Mecánica de Fluidos. Al utilizar válvulas y control de frecuencia variable, genera un campo de flujo de prueba continuo, estable y de baja turbulencia. Combinado con diferentes secciones y modelos de prueba, permite aplicaciones y pruebas integrales en estudios de capa límite, medición de resistencia y biónica.

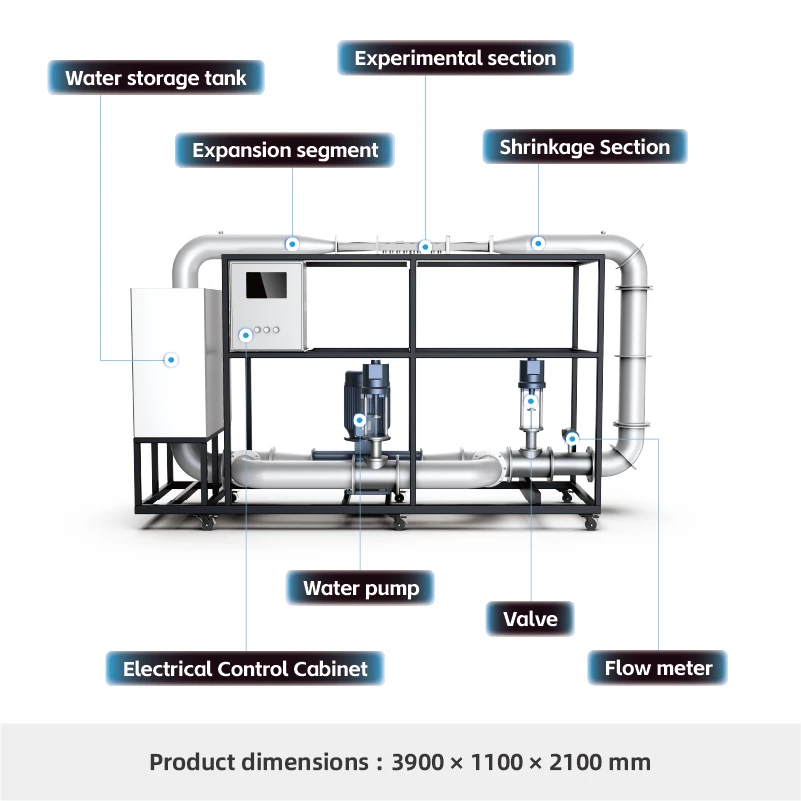

El sistema consta principalmente de una sección de contracción, una sección experimental, una sección de difusión, una bomba de flujo axial, una sección de enderezamiento de flujo y una sección de estabilización de flujo, junto con la sección experimental y los modelos de prueba.
Compartir:
Added to cart successfully
Funciones experimentales
1.Mida la resistencia de diferentes ejemplares y modelos.
2.Proporcionar un campo de flujo de prueba continuo, estable y de baja turbulencia.
3.Habilite la visualización del flujo, lo que permite la observación de capas límite, separación de flujo, estructuras de vórtice y otros fenómenos de flujo para la verificación de la calidad del campo del flujo y la investigación del flujo fundamental.
4.Realizar mediciones de calibración de velocidad de flujo, resistencia de tuberías y coeficiente de resistencia local, proporcionando una plataforma de calibración para la enseñanza de mecánica de fluidos y experimentos básicos.
Atributos del producto
|
Modelo de producto |
H501 |
Nombre del producto |
Plataforma de prueba de túneles de agua pequeños |
|
Materiales principales |
Acero inoxidable 304 |
Dimensiones |
3900×1100×2100mm |
|
Peso del producto |
800 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
