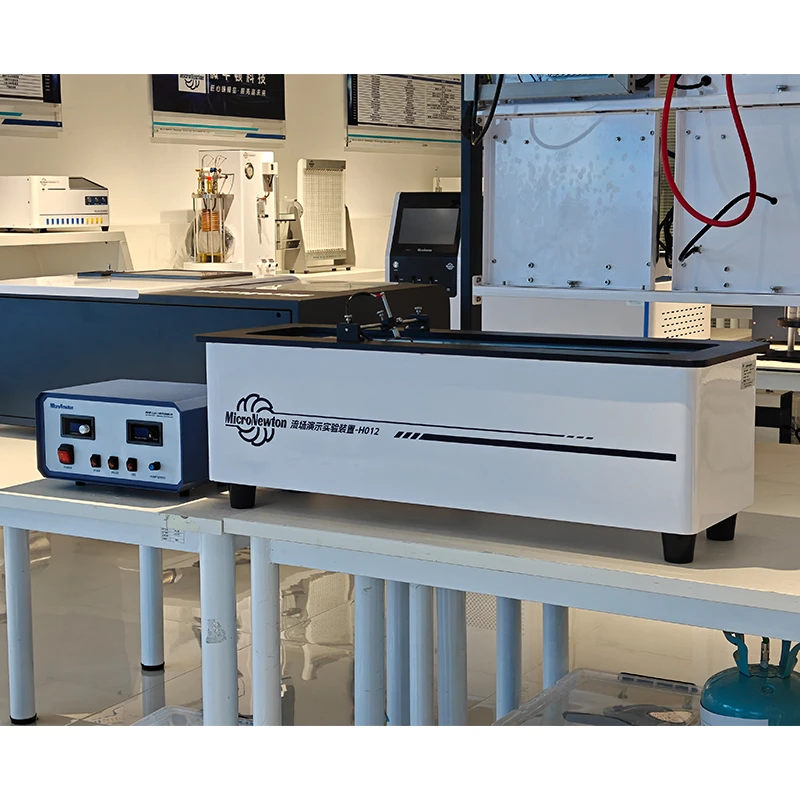

Este producto es un dispositivo experimental de enseñanza utilizado para demostrar campos de flujo. Según el principio de similitud, muchos procesos de flujo que ocurren en el aire también pueden demostrarse mediante experimentos realizados en agua.

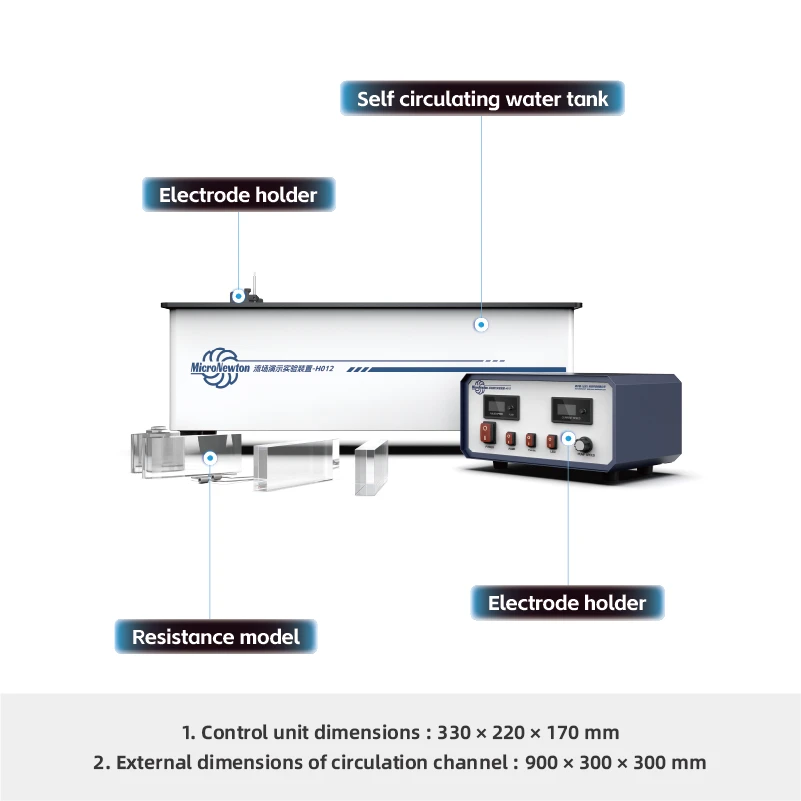

La estructura principal de este dispositivo es un pequeño canal de agua con circulación automática. Puede usarse no solo para demostrar procesos de flujo laminar y turbulento de modelos coincidentes en el canal de agua, sino que también permite a los usuarios personalizar otros cuerpos de resistencia irregulares para demostrar fenómenos como flujo laminar, flujo turbulento y flujo alrededor de objetos cuando el fluido pasa a través de cuerpos de resistencia.
El dispositivo experimental está equipado con una bomba de agua ultrasilenciosa de velocidad variable, que permite un ajuste preciso de la velocidad del flujo. El mecanismo de enderezamiento del flujo del dispositivo proporciona un campo de flujo estable con baja turbulencia durante el experimento. Según los requisitos del usuario, la fuente de alimentación de impulsos se puede ajustar para controlar la densidad de las burbujas de hidrógeno generadas.
Compartir:
Added to cart successfully
Funciones experimentales
1.Observación cualitativa de la distribución de velocidades en flujos laminares y turbulentos.
2.Demostración del flujo alrededor de objetos y las líneas de corriente correspondientes.
3.Demostración de la separación de la capa límite.
4.Demostración de la formación de vórtices y el fenómeno de la calle Karman Vortex
5.Analogía con el comportamiento del flujo de aire.
Atributos del producto
|
Modelo de producto |
H012 |
Nombre del producto |
Dispositivo experimental de demostración de campo de flujo |
|
Materiales principales |
Chapa galvanizada, Acrílico |
Dimensiones |
1. Dimensiones de la unidad de control: 330 × 220 × 170 mm 2. Dimensiones del canal de flujo de circulación: 900 × 300 × 300 mm |
|
Peso del producto |
32kg |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
