Fregador y desagüe

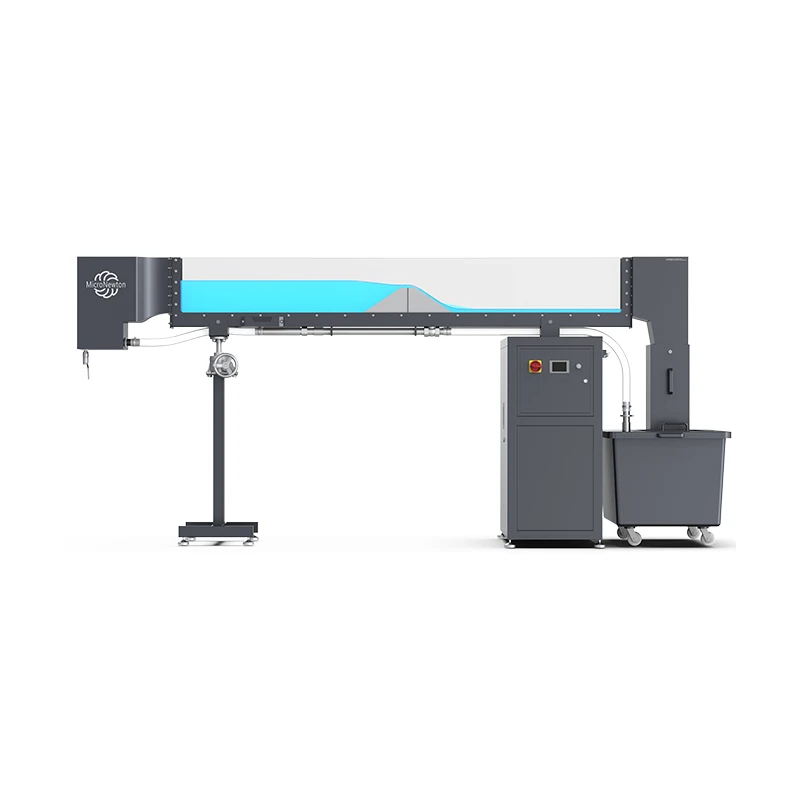

Este aparato está diseñado para estudiar diversos fenómenos de flujo en Mecánica de Fluidos. Está equipado con una bomba de circulación para proporcionar flujo de agua al sistema. El módulo incluye compuertas de diferentes formas, vertederos, pilares de puentes, terraplenes contra inundaciones, generadores de olas y tramos de lecho plano, entre otros modelos.
El sistema puede simular una amplia gama de fenómenos de flujo de agua y medir parámetros hidráulicos clave, lo que lo hace valioso para desarrollar las habilidades prácticas de los estudiantes y apoyar la investigación en hidráulica.
Compartir:
Added to cart successfully
Funciones experimentales
1.Simular el flujo de agua en ríos y canales, midiendo la distribución de velocidades y los cambios de nivel del agua.
2.Coloque placas u obstáculos en el fondo o en las paredes laterales para observar el desarrollo de la capa límite, la separación del flujo y las características de turbulencia.
3. Utilice el generador de ondas para producir ondas regulares o irregulares y estudiar la propagación, rotura, reflexión e interacción de las ondas con estructuras.
4.Coloque pilares de puente o modelos de tuberías en el canal para simular la distribución de presión, la formación de vórtices (calle de vórtices Kármán) y la carga estructural durante el flujo alrededor de obstáculos.
5. Simule el flujo de vertedero, el flujo de salida de la compuerta y las estructuras de caída, midiendo los coeficientes de descarga, las caídas del nivel del agua y las pérdidas de energía.
6.Estudiar la dispersión de contaminantes, corrientes de densidad y flujo ecológico.
7. Inyecte burbujas en el flujo utilizando un dispositivo de aireación para estudiar el movimiento de las burbujas y las características de mezcla gas-líquido.
8.Agregue sedimentos, grava o partículas para simular flujos de escombros, socavación del lecho de los ríos, sedimentación de partículas y comportamiento de iniciación.
Atributos del producto
|
Modelo de producto |
H300 |
Nombre del producto |
Canal de 2,5 metros. |
|
Materiales principales |
Vidrio templado, lámina galvanizada |

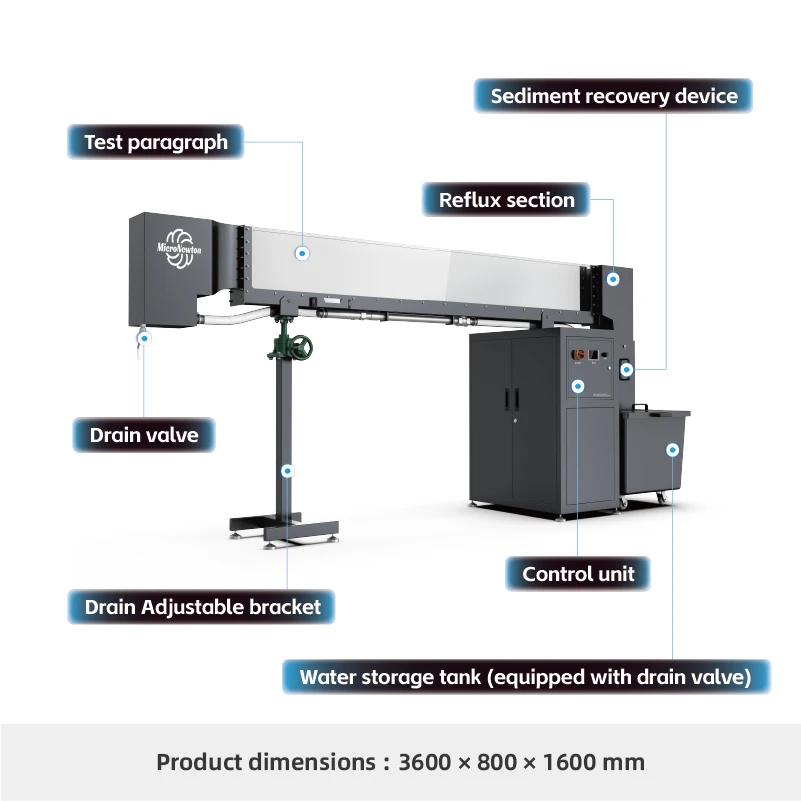

Dimensiones |
3600×800×1600mm |
|
Peso del producto |
185 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
1. Generador de olas 2. Puertas de diversas formas (en forma de sector, cilíndricas, etc.) 3. Vertederos de diferentes formas (vertedero deflector, vertedero de desbordamiento, vertedero de joroba, etc.) 4. Canal Parshall 5. Pilas de puentes de diferentes formas (cilíndricas, rectangulares, etc.) 6. Alcantarillas 7. Aliviaderos de sifón 8. Cama rugosa |
