Aire acondicionado refrigerado

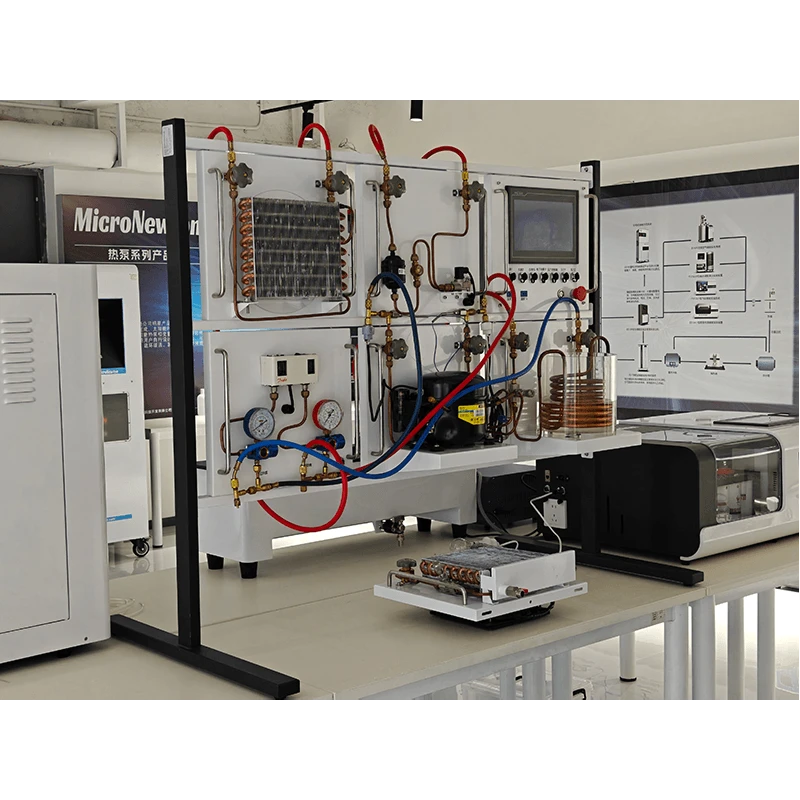

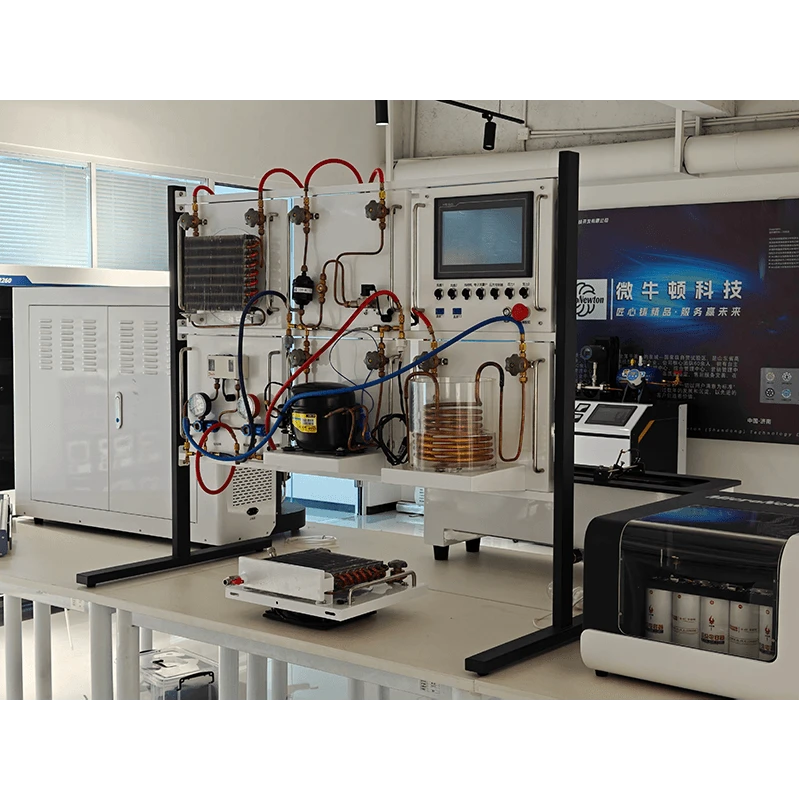

Esta unidad es un sistema modular básico de capacitación en refrigeración diseñado para programas de refrigeración y aire acondicionado. Construido en torno a las prácticas de la industria para la instalación, puesta en servicio y mantenimiento de sistemas HVAC, desarrolla las habilidades prácticas de los estudiantes en tuberías, cableado eléctrico, pruebas de presión, detección de fugas, evacuación, carga de refrigerante y operación de sistemas.
El sistema consta de 7 componentes modulares: módulo compresor, módulo condensador, dos módulos evaporadores, módulo controlador de presión, módulo de válvula de mariposa y módulo de panel de control eléctrico. Está equipado con un controlador industrial con pantalla táctil que muestra el esquema del sistema, la temperatura, la presión, la potencia y las curvas características relacionadas en tiempo real.
Compartir:
Added to cart successfully
Funciones experimentales
1. Demostrar el principio de funcionamiento de un sistema de refrigeración por compresión de vapor.
2.Realizar capacitación práctica en tuberías de refrigeración, cableado, pruebas de presión, detección de fugas, bombeo de vacío, carga de refrigerante y puesta en servicio del sistema.
3.Facilitar la comprensión y el trazado del diagrama p-h del refrigerante para ciclos reales de compresión de vapor.
4.Demuestre visualmente los procesos clave: descarga del compresor, condensación de refrigerante, estrangulamiento, evaporación del evaporador y succión del compresor.
5.Simular alarmas de fallas del sistema de refrigeración y capacitación en resolución de problemas.
Atributos del producto
|
Modelo de producto |
R105 |
Nombre del producto |
Refrigeración Básica Modular Entrenamiento Sistema |
|
Materiales principales |
Hoja Galvanizada, Acrílico, Cobre |
Dimensiones |
1300×700×1600mm |
|
Peso del producto |
70kg |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V±5%, 50Hz/60Hz 110V±5%, 50Hz/60Hz | ||
|
Módulos requeridos |
1 bomba de vacío, 1 juego de medidor de carga de refrigerante, 1 juego de herramientas de mantenimiento de refrigeración (dobladora, cortatubos, herramienta abocardadora) |
Módulos opcionales |
Ninguno |
