Aire acondicionado refrigerado
Esta unidad está diseñada para enseñar experimentos en disciplinas relacionadas con las bombas de calor, incluida la ingeniería termodinámica, los principios de los equipos de refrigeración y la tecnología de las bombas de calor. Admite experimentos sobre el coeficiente de calentamiento del compresor, los efectos de la temperatura de la fuente de agua en el rendimiento de la bomba de calor, la influencia de la relación de compresión en la eficiencia, las curvas de rendimiento bajo diferentes temperaturas de evaporación/condensación y el trazado de diagramas p-h.
Basado en la segunda ley de la termodinámica, el sistema transfiere calor desde fuentes de baja temperatura (agua, aire, suelo) a un disipador de calor de alta temperatura mediante el consumo de energía eléctrica, logrando calentamiento.
Todos los componentes del ciclo de refrigeración y calefacción están claramente visibles y ordenados en la mesa. Los parámetros clave (flujo de refrigerante, presión, temperatura, temperatura del agua, potencia del compresor, etc.) se muestran en tiempo real en la pantalla.
Compartir:
Added to cart successfully
Funciones experimentales
1.Mida la potencia eléctrica de entrada, el calor de salida y la eficiencia de conversión.
2. Trazar curvas de rendimiento del refrigerante bajo diferentes temperaturas de evaporación y condensación.
3.Dibuje el ciclo de compresión de vapor real en un diagrama p-h y compárelo con el ciclo ideal.
4.Verificar el equilibrio energético de todo el sistema de ciclo.
5.Evaluar el efecto de la relación de compresión del compresor sobre la eficiencia de la compresión.
6.Determine el coeficiente general de transferencia de calor entre el evaporador y el condensador.
7.Analizar la influencia de las fuentes de agua estáticas y las fuentes de agua corriente en la eficiencia de la bomba de calor.
8.Estudiar los efectos de la composición del relleno (suelo, arena, agua) sobre la eficiencia de la bomba de calor.
9.Investigar la influencia del contenido de humedad del suelo/arena en la eficiencia de la bomba de calor.
10. Apoyar la investigación ampliada sobre sistemas energéticos integrados, incluido el almacenamiento térmico de cambio de fase, la complementación multienergética y el almacenamiento de energía.
Atributos del producto
|
Modelo de producto |
R306 |
Nombre del producto |

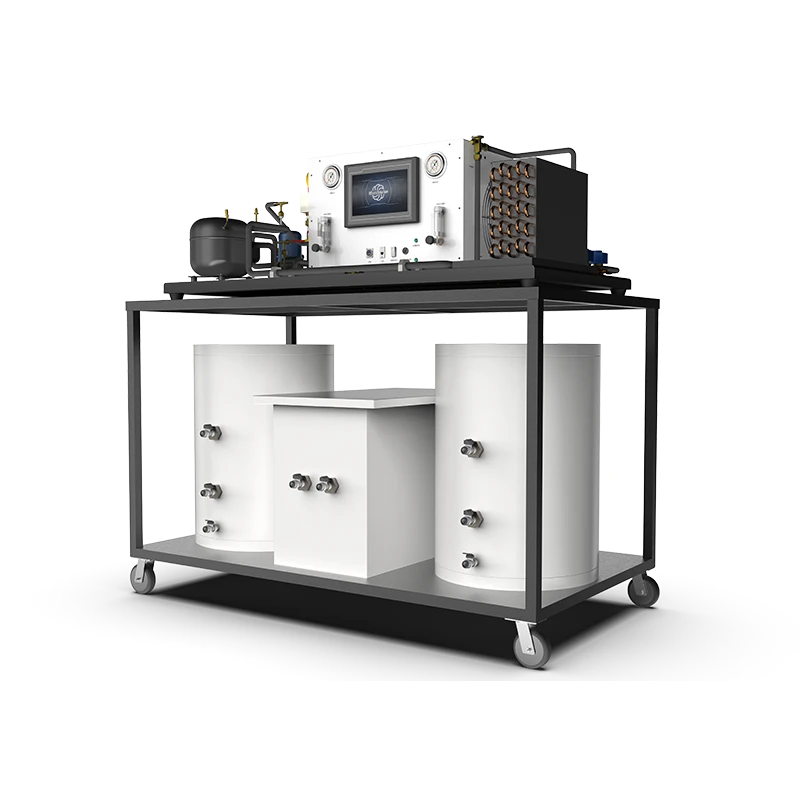

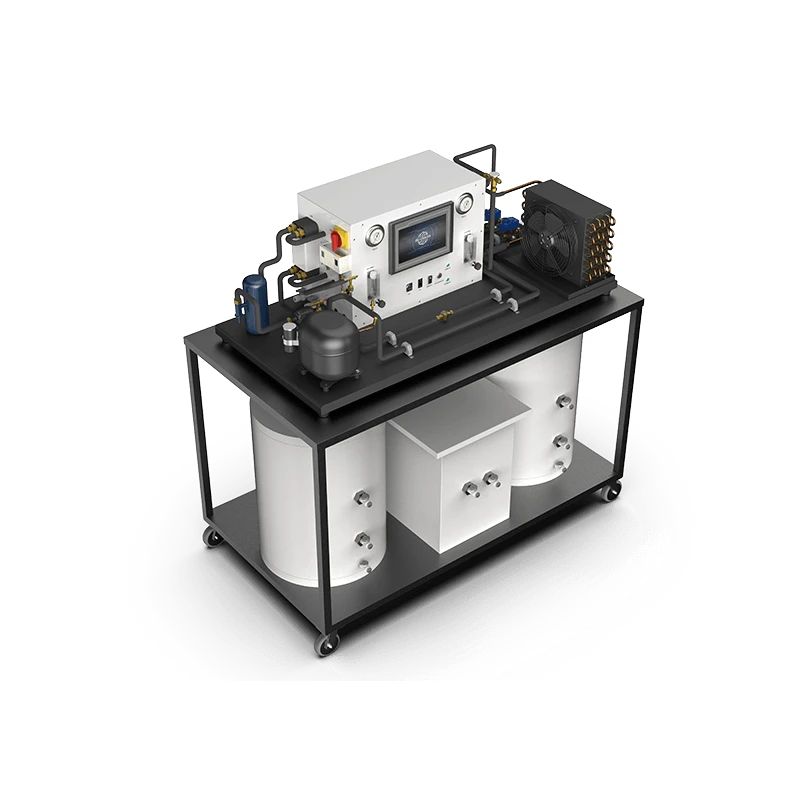

Sistema experimental de bomba de calor de triple fuente aire-agua-tierra |
|
Materiales principales |
Hoja galvanizada |
Dimensiones |
1500×830×1500mm |
|
Peso del producto |
150 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V±5%, 50Hz/60Hz 110V±5%, 50Hz/60Hz | ||
|
Módulos requeridos |
2 unidades de tanques de agua de reserva de 60 l. Tanque de suelo y dispositivo de calefacción |
Módulos opcionales |
Ninguno |
