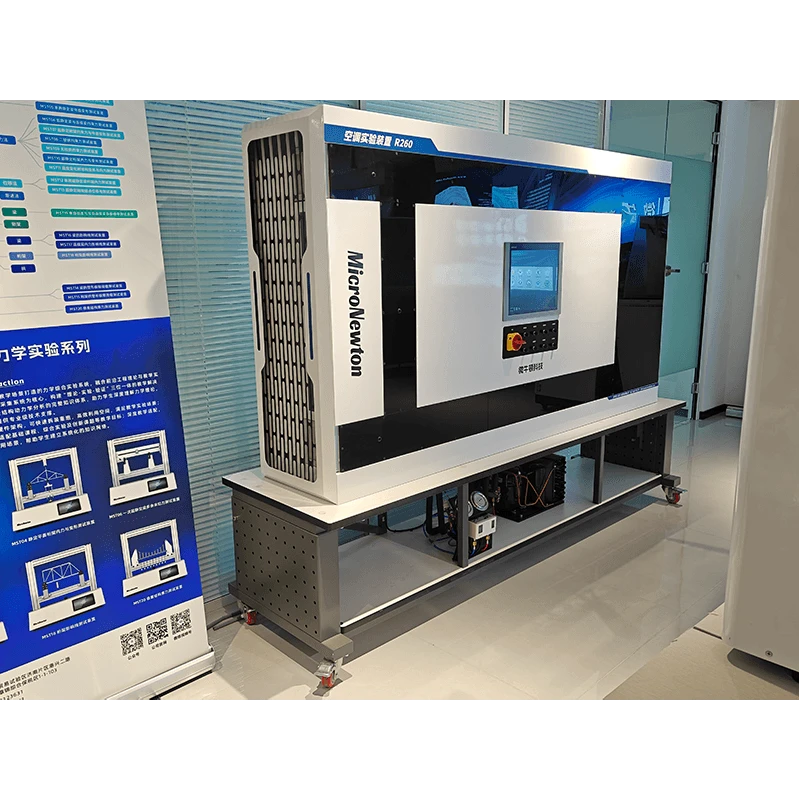

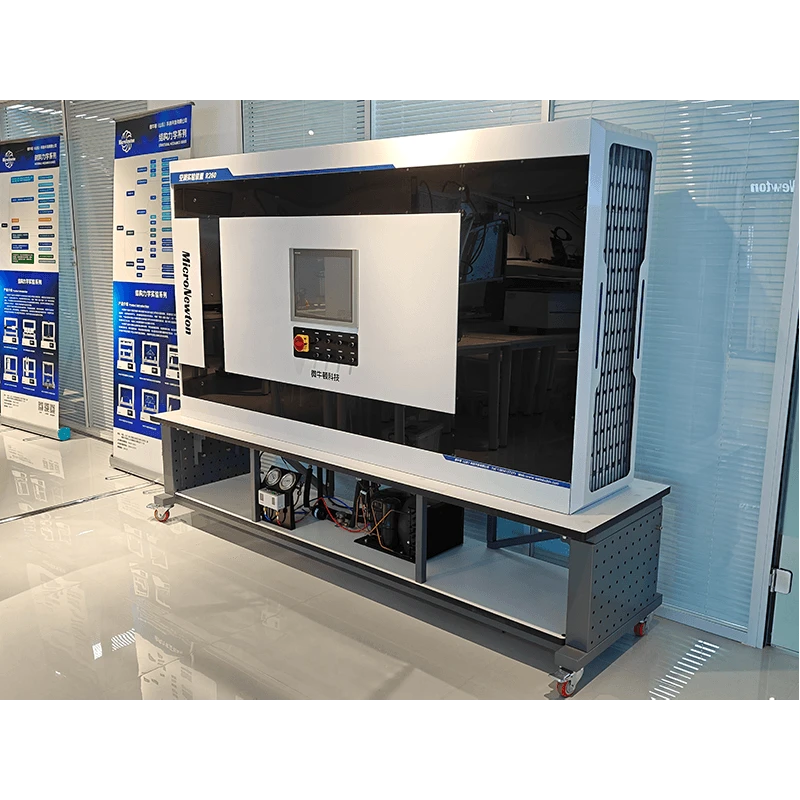

Aire acondicionado refrigerado
Esta unidad es un equipo experimental desarrollado para la enseñanza de aire acondicionado HVAC, utilizado para estudiar el proceso de trabajo y los principios de funcionamiento de los sistemas de aire acondicionado. Puede realizar calentamiento, enfriamiento, humidificación y deshumidificación del aire.
El sistema incluye: pantalla táctil, filtro primario, ventilador de velocidad variable, conducto cuadrado, evaporador, humidificador, recalentador, sensor de temperatura y humedad, compuerta de aire, anemómetro, etc. La pantalla táctil muestra curvas y datos experimentales en tiempo real, incluida la temperatura/humedad del aire, potencia de calefacción, presión del aire, presión y caudal del refrigerante, voltaje y corriente del compresor, voltaje del ventilador y más.
Compartir:
Added to cart successfully
Funciones experimentales
1. Demostrar los procesos de calentamiento, enfriamiento, humidificación, deshumidificación, recirculación y mezcla del aire.
2. Estudiar la humidificación/deshumidificación y calcular la producción de vapor del humidificador.
3.Verificar el balance energético de los procesos de climatización.
4.Analizar el efecto de recalentamiento en sistemas de aire acondicionado.
5.Domine los métodos de medición del volumen de aire y practique el cálculo del flujo de aire.
6.Estudiar las leyes de humidificación, deshumidificación y cambio de entalpía en la recirculación.
7.Verifique la humedad del aire de bulbo seco y húmedo y dibuje diagramas del proceso de tratamiento del aire.
8.Utilizar y trazar con soltura la tabla de entalpía-humedad (psicrométrica).
9.Calcular el consumo de energía del compresor y la eficiencia de refrigeración.
Atributos del producto
|
Modelo de producto |
R260 |
Nombre del producto |
Unidad Experimental de Aire Acondicionado |
|
Materiales principales |
Hoja galvanizada, aleación de aluminio 6061 |
Dimensiones |
2218×550×1750 milímetros |
|
Peso del producto |
150 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V±5%, 50Hz/60Hz 110V±5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Caja de carga Tanque de humidificación y placa de cubierta |
Módulos opcionales |
Ninguno |
