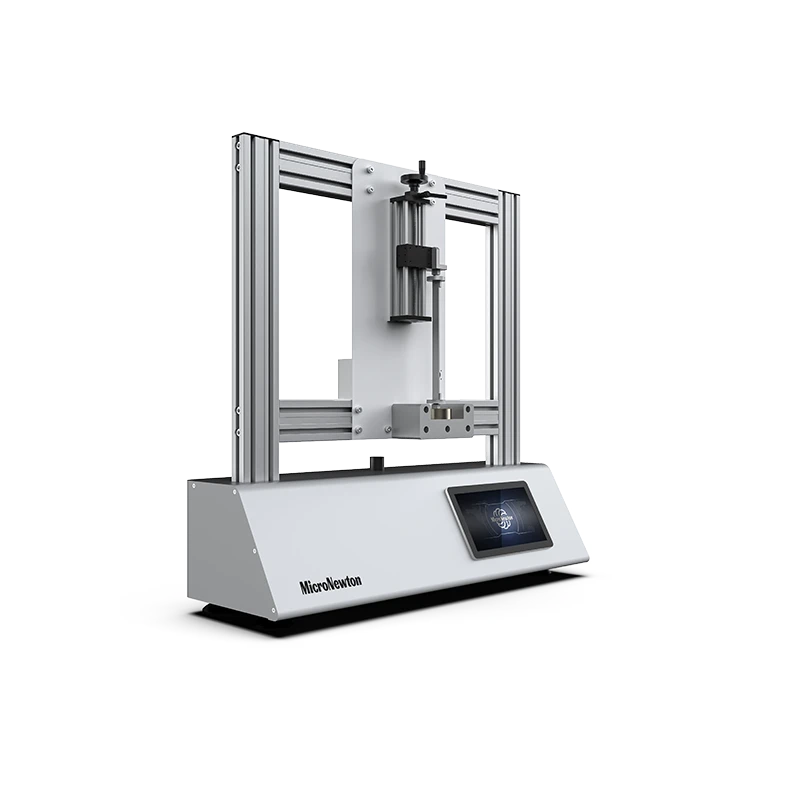

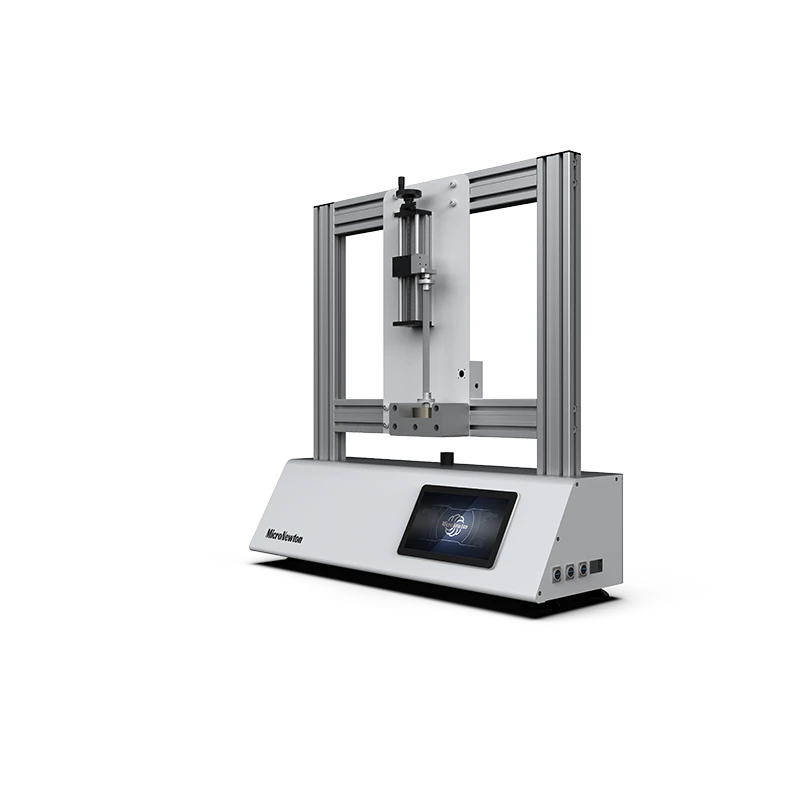

El dispositivo experimental de prueba de fuerza interna de varilla de compresión de tensión axial MS02 es un Instrumento de enseñanza especializado utilizado en mecánica de materiales para estudiar en profundidad el Ley de distribución de fuerzas internas en varillas.
Compartir:
Added to cart successfully
Introducción del producto
El dispositivo experimental de prueba de fuerza interna de varilla de compresión de tensión axial MS02 es un Instrumento de enseñanza especializado utilizado en mecánica de materiales para estudiar en profundidad el Ley de distribución de fuerzas internas en varillas. Este dispositivo utiliza un sistema de medición de deformación multicanal, que no solo se centra en la tensión general, sino que también enfatiza el análisis cuantitativo de alta precisión de la no uniformidad de la distribución local de tensión/deformación cerca del punto de aplicación de la carga y la mutación de la sección. Como plataforma ideal para verificar el principio de Saint Venant, puede demostrar intuitivamente la proceso de atenuación de el "efecto final" y el mecanismo de concentración de tensiones, revelando así la aplicabilidad y limitaciones de la "hipótesis del plano" en la mecánica teórica. Al equipar varias muestras especializadas (como varillas perforadas, con muescas o de sección transversal variable) y mecanismos de carga excéntricos, este dispositivo se utiliza para verificar el principio de superposición, medir el módulo elástico y la relación de Poisson de los materiales y explorar el neutral eje migración ley bajo excéntrico tensión y compresión. Él es a centro enseñanzaequipo para cultivando estudiantes' micro estrés análisis capacidad y ingeniería seguridad conciencia.
Característica experimental
1
Verifique el principio de Saint Venant: la función didáctica central de este dispositivo
2
Investigación sobre concentración de tensiones: observación del fenómeno de aumento de deformación en discontinuidades geométricas a través de probetas con agujeros, muescas o discontinuidades de sección transversal.
3
Medición de la distribución de deformaciones axiales de tracción y compresión: se organizan múltiples puntos de medición a lo largo de la dirección del eje de la varilla para registrar el gradiente de deformación desde el extremo de carga hasta la zona estable.
4
Experimento de compresión de tensión excéntrica: verifique el principio de superposición separando el componente de fuerza axial y el componente de momento flector a través de lecturas de galgas extensométricas
5
Determinación precisa del módulo elástico E y la relación de Poisson de los materiales: en la región uniforme de tensión, utilizando datos de galgas extensométricas longitudinales y transversales, calcule E y μ del material.
Atributos del producto
|
Modelo de producto |
MS02 |
Nombre del producto |
Multi material axial Pruebas de tensión, compresión, fuerza interna y deformación. dispositivo |
|
Materiales principales |
aluminio pompón、 silicona |
Presupuesto |
≤1000×400×1000mm |
|
Peso del producto |
30kg |
Entorno operativo |
Habitación temperatura, relativo humedad ≤ 85% |
|
Fuente de alimentación de entrada |
Soltero fase tres cable, 220V ± 5%, 50Hz/60Hz | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
