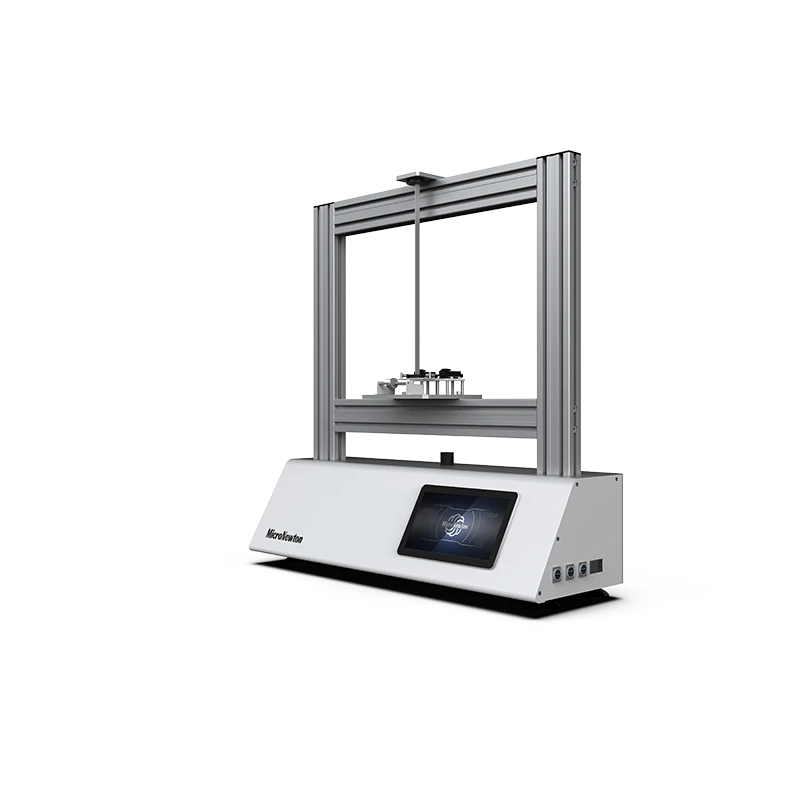

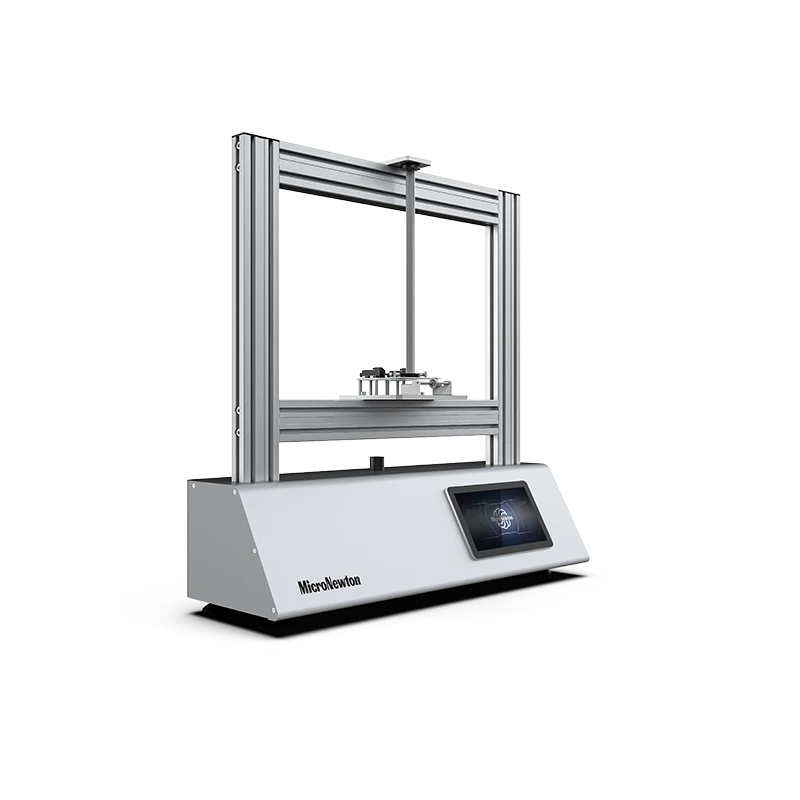

El dispositivo experimental de prueba de flexión de vigas de sección asimétrica MS07 es un instrumento de enseñanza avanzado que se utiliza en experimentos de mecánica de materiales para estudiar en profundidad el comportamiento mecánico de vigas de sección compleja bajo cargas de flexión.
Compartir:
Added to cart successfully
Introducción del producto
El dispositivo experimental de prueba de flexión de vigas de sección asimétrica MS07 es un instrumento de enseñanza avanzado que se utiliza en experimentos de mecánica de materiales para estudiar en profundidad el comportamiento mecánico de vigas de sección compleja bajo cargas de flexión.
El núcleo de MS-07 radica en abordar los complejos fenómenos causados por la "asimetría", es decir, la doblando centro (cortar centro), principal eje dirección, y doblando torsión enganche efecto. Él Es un equipo clave para comprender por qué los perfiles comunes como el canal de acero, el ángulo acero, y El acero en forma de Z es propenso a torcerse bajo tensión.
Característica experimental
1
Determinación del centro de flexión (función central): ①Verificación: Cuando la línea de carga lateral pasa por el centro de flexión de la sección, la viga solo sufre flexión plana y no produce torsión. Verificación: Cuando la línea de carga se desvía del centro de flexión, la viga sufrirá flexión y torsión (acoplamiento de torsión de flexión) simultáneamente.
2
Verificación de Ejes Principales: ①Para secciones transversales asimétricas, el eje neutro no necesariamente puede ser perpendicular a la superficie de carga. ②El experimento puede demostrar que sólo cuando la carga se aplica a lo largo de la dirección del eje principal de inercia, la curva de deflexión se encuentra dentro del plano de la carga (plano de flexión). Si la carga no se aplica a lo largo del eje principal, la viga sufrirá una flexión oblicua (la dirección de deflexión no es consistente con la dirección de la carga).
3
Observación del fenómeno de acoplamiento por torsión y flexión.
4
Comparación de diferentes secciones asimétricas.
Atributos del producto
|
Modelo de producto |
MS07 |
Nombre del producto |
Asimétrico sección haz doblando prueba experimentaldispositivo |
|
Materiales principales |
Aluminio, inoxidable acero |
Presupuesto |
≤1000×400×1000mm |
|
Peso del producto |
5 kilos |
Entorno operativo |
Habitación temperatura, relativo humedad ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno | ||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
