Intercambiador de calor
Este producto es un módulo de intercambiador de calor diseñado para funcionar con un banco experimental de intercambiador de calor básico y se utiliza para demostrar los principios fundamentales de un intercambiador de calor de carcasa y tubos.

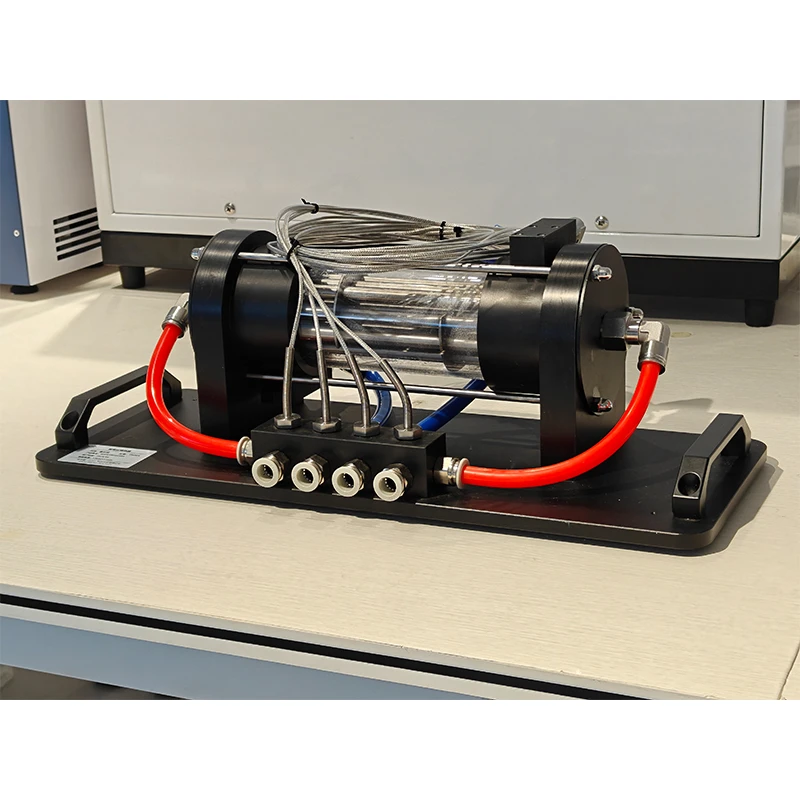

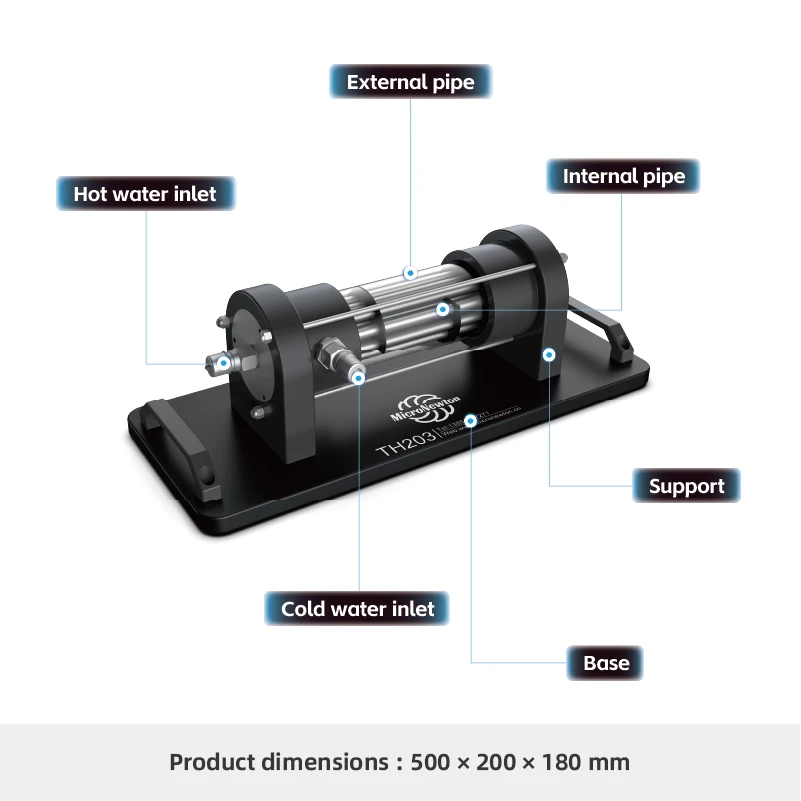

El dispositivo consta de dos secciones principales: el lado de la carcasa y el lado del tubo. El lado de la carcasa se compone de dos estructuras de soporte y una carcasa exterior transparente. El lado del tubo consta de múltiples tubos de acero inoxidable equidistantes conectados en ambos extremos por placas de soporte internas dentro de la carcasa.
Compartir:
Added to cart successfully
Funciones experimentales
1.Estudiar los principios y el proceso de transferencia de calor por convección indirecta (de paredes separadas).
2.Analizar el equilibrio energético del sistema y la eficiencia general de transferencia de calor bajo diferentes caudales.
3.Compare el rendimiento de la transferencia de calor y la distribución de temperatura entre las configuraciones en paralelo (flujo paralelo) y en contracorriente (contraflujo).
4.Dominar el método de diferencia de temperatura media logarítmica (LMTD) para calcular la eficiencia general de transferencia de calor.
5.Investigar el efecto de las variaciones del caudal de agua fría y caliente sobre la eficiencia de la transferencia de calor.
6.Estudiar la influencia de las diferencias de temperatura entre fluidos fríos y calientes en el rendimiento de la transferencia de calor en condiciones de corriente paralela y contracorriente.
Atributos del producto
|
Modelo de producto |
TH203 |
Nombre del producto |
Intercambiador de calor de carcasa y tubos |
|
Materiales principales |
placa de acero galvanizada, pom, Acero inoxidable |
Dimensiones |
500×200×180mm |
|
Peso del producto |
7,65 kg |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Baño de agua a temperatura constante |
Módulos opcionales |
Ninguno |
