Intercambiador de calor

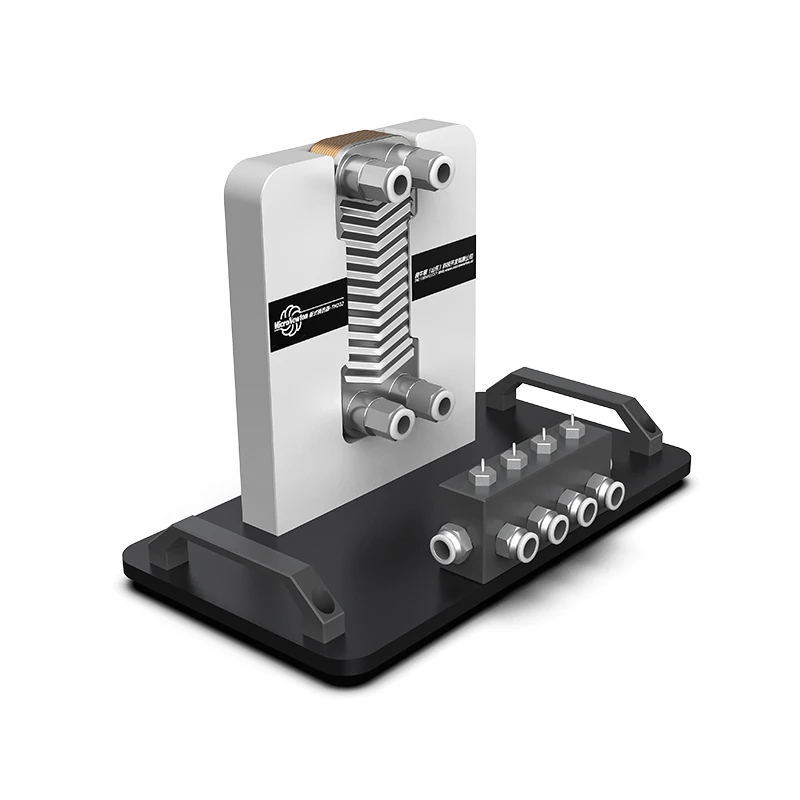

Este producto es un módulo de intercambiador de calor diseñado para funcionar con un banco experimental de intercambiador de calor básico y se utiliza para demostrar los principios fundamentales de un intercambiador de calor de placas.

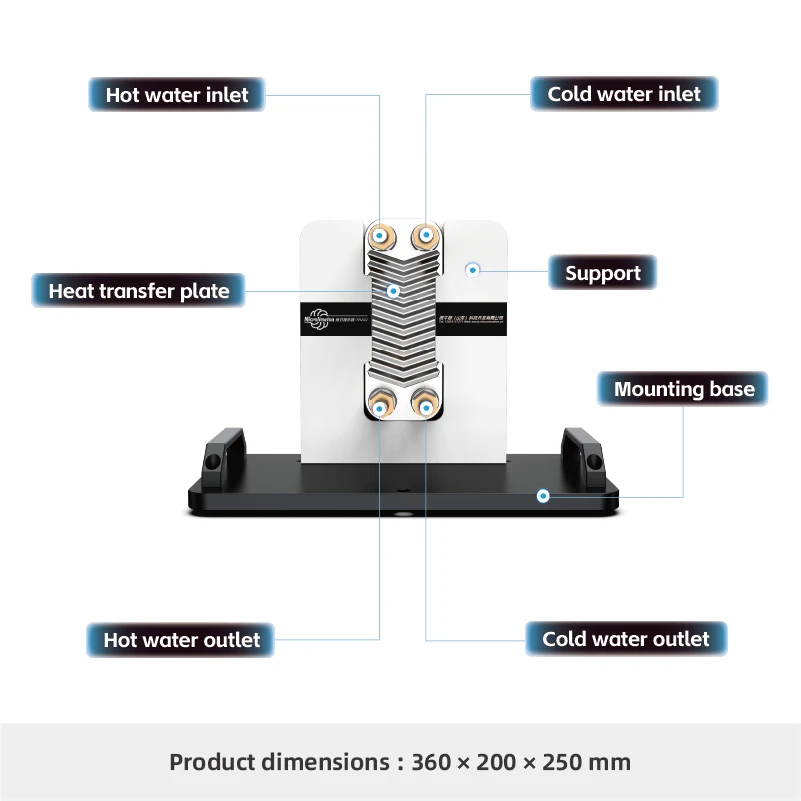

El dispositivo consta de varias placas de transferencia de calor. Se colocan juntas de sellado entre placas adyacentes para formar canales de flujo separados. Los intercambiadores de calor de placas se caracterizan por un alto coeficiente de transferencia de calor, una resistencia al flujo relativamente baja (en comparación con su alto rendimiento de transferencia de calor), una estructura compacta, un bajo consumo de metal y un cómodo desmontaje y limpieza.
Compartir:
Added to cart successfully
Funciones experimentales
1.Estudiar los principios y procesos de transferencia de calor por convección indirecta.
2.Analizar el equilibrio energético del sistema y la eficiencia general de transferencia de calor bajo diferentes caudales.
3.Compare el rendimiento de la transferencia de calor y la distribución de temperatura entre las configuraciones en paralelo (flujo paralelo) y en contracorriente (contraflujo).
4.Dominar el método de diferencia de temperatura media logarítmica (LMTD) para calcular la eficiencia general de transferencia de calor.
5.Investigar el efecto de las variaciones del caudal de agua fría y caliente sobre la eficiencia de la transferencia de calor.
6.Estudiar la influencia de las diferencias de temperatura entre fluidos fríos y calientes en el rendimiento de la transferencia de calor en condiciones de corriente paralela y contracorriente.
Atributos del producto
|
Modelo de producto |
TH202 |
Nombre del producto |
Intercambiador de calor de placas |
|
Materiales principales |
placa de acero galvanizada, pom, Aleación de aluminio |
Dimensiones |
360 × 200 × 250 milímetros |
|
Peso del producto |
5 kilogramos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Baño María a temperatura constante |
Módulos opcionales |
Ninguno |
