Intercambiador de calor

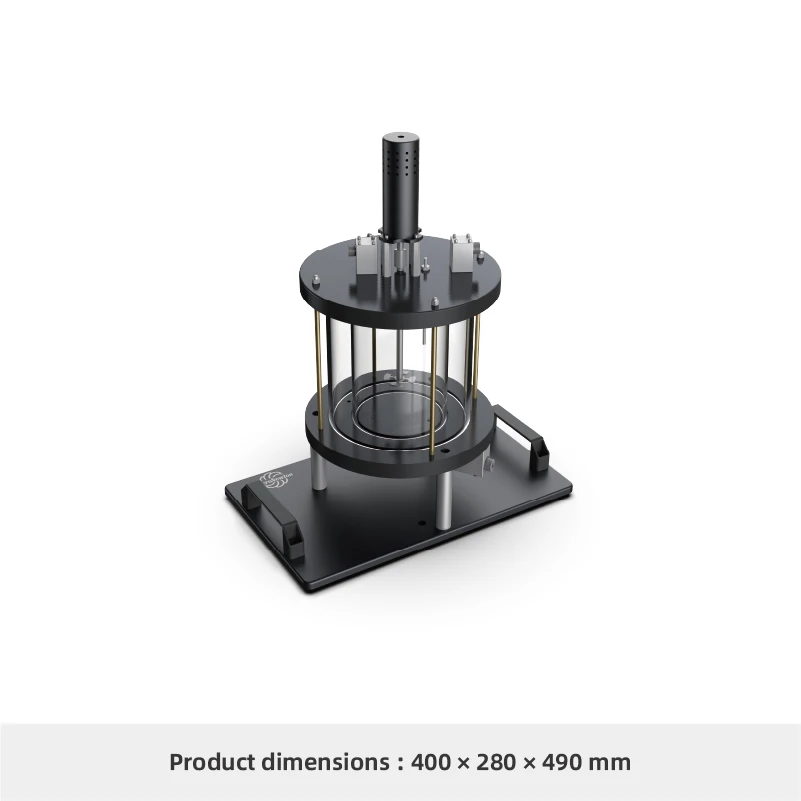

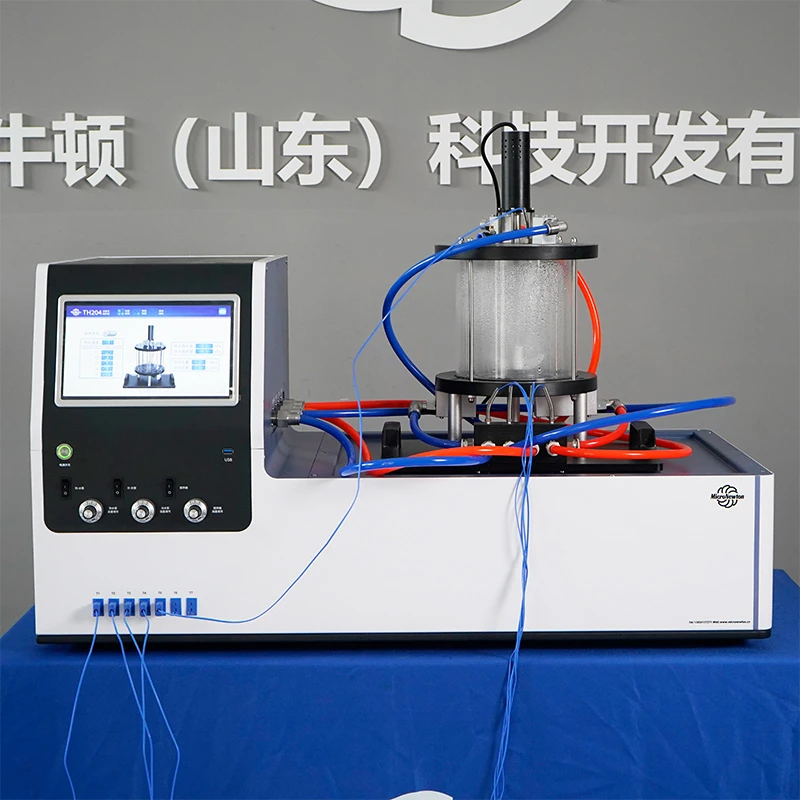

Este producto es un módulo de intercambiador de calor diseñado para funcionar con un banco experimental de intercambiador de calor básico y se utiliza para demostrar los principios fundamentales de un intercambiador de calor con camisa.

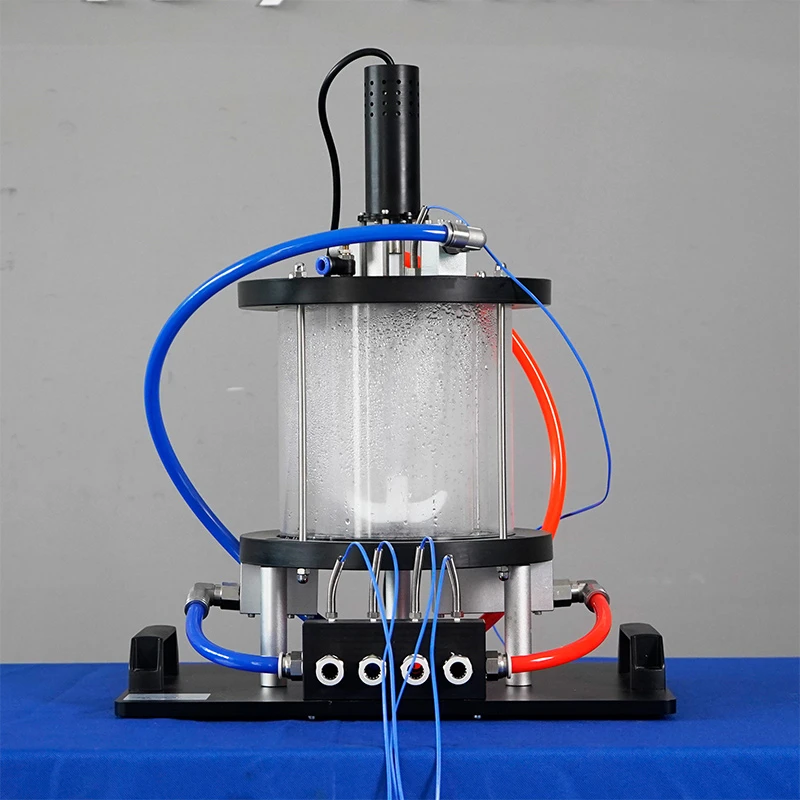

El cuerpo principal consta de dos capas de vidrio cilíndrico y cubiertas de los extremos superior e inferior. Cuatro puertos de conexión de tuberías de agua permiten que las capas interior y exterior de la chaqueta se llenen con fluidos fríos y calientes. Se instala un agitador interno para mejorar la eficiencia del intercambio de calor entre los fluidos interior y exterior. Se utiliza un termopar incorporado para medir la temperatura central del agua caliente.
Compartir:
Added to cart successfully
Funciones experimentales
1.Estudiar los principios y el proceso de transferencia de calor por convección indirecta (de paredes separadas).
2.Utilice el método de diferencia de temperatura media logarítmica (LMTD) para analizar el coeficiente general de transferencia de calor del sistema.
3. Estudiar el balance energético del sistema y calcular el coeficiente general de transferencia de calor del intercambiador de calor con camisa.
4.Investigar la influencia del agitador en la eficiencia de transferencia de calor del sistema.
Atributos del producto
|
Modelo de producto |
TH204 |
Nombre del producto |
Intercambiador de calor con camisa |
|
Materiales principales |
Placa de acero galvanizado, POM, Acrílico |
Dimensiones |
400×280×490mm |
|
Peso del producto |
8,6 kg |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Baño de agua a temperatura constante |
Módulos opcionales |
Ninguno |
