Fundamentos de la transferencia de calor
Este producto se basa en la teoría fundamental de la convección de cambio de fase en la transferencia de calor. Está diseñado para funcionar con un banco experimental básico de transferencia de calor y se utiliza para estudiar los principios de la transferencia de calor en ebullición dentro de un tubo vertical, así como para demostrar el fenómeno de ebullición del tubo.

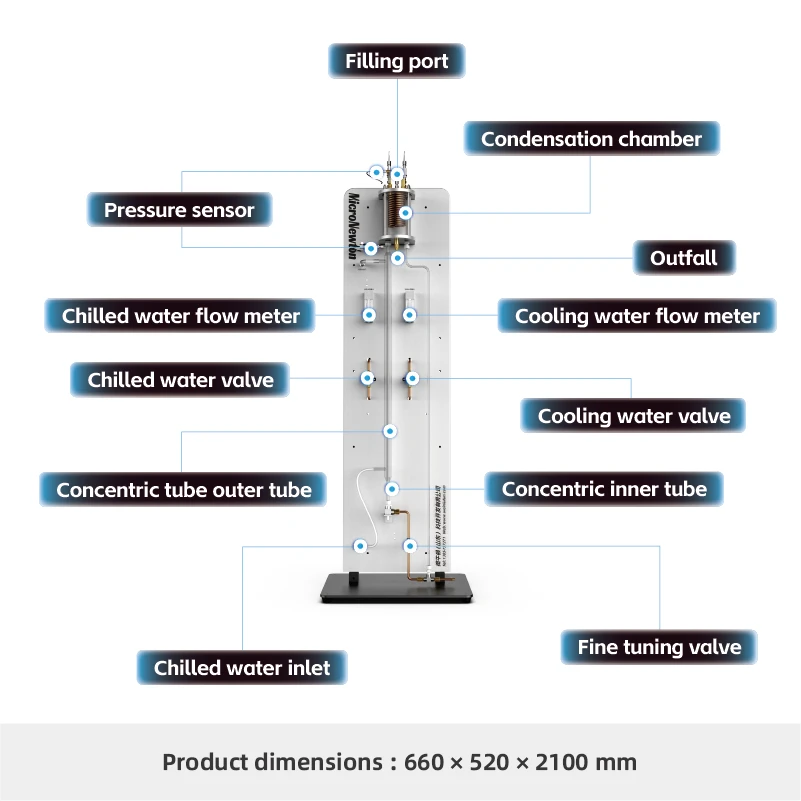

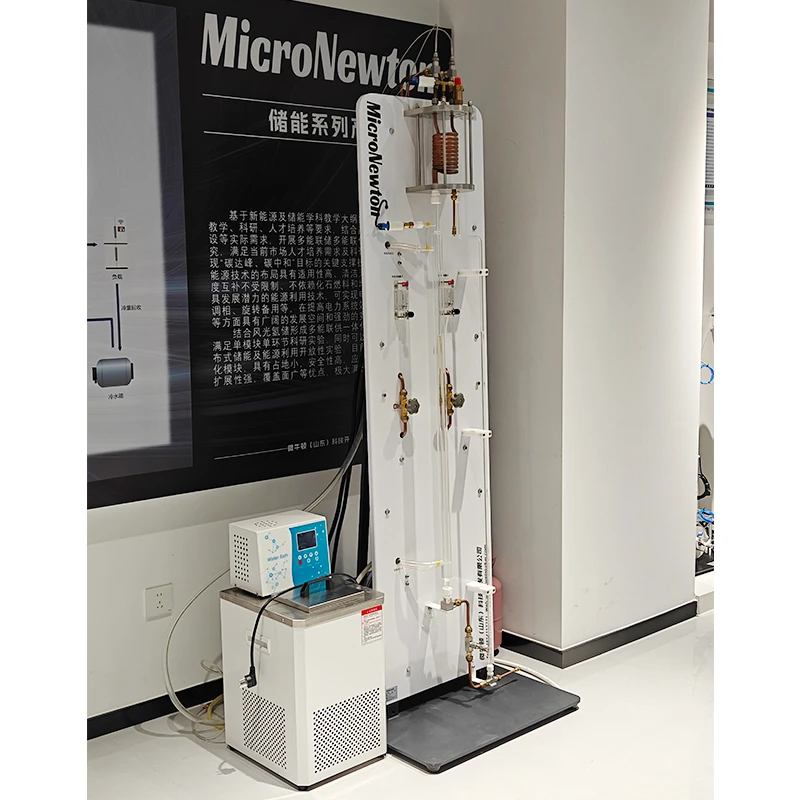

La estructura principal consta de un intercambiador de calor de tubos concéntricos fabricado en vidrio resistente al calor. El calor transferido por agua caliente en el tubo exterior hace que hierva el disolvente dentro del tubo interior, lo que demuestra las diferentes etapas de ebullición del líquido dentro de un tubo vertical.
Compartir:
Added to cart successfully
Funciones experimentales
1.Demuestre las distintas etapas de la ebullición en tubos, incluido el flujo monofásico, el flujo burbujeante, el flujo slug y el flujo anular.
2.Estudiar la tasa de transferencia de calor y el coeficiente general de transferencia de calor de la ebullición en tubo en condiciones de presión constante.
Atributos del producto
|
Modelo de producto |
TH115 |
Nombre del producto |
Módulo experimental de transferencia de calor por ebullición de tubos |
|
Materiales principales |
Placa de acero galvanizado, vidrio de cuarzo, Acero inoxidable 304 |
Dimensiones |
660 × 520 × 2200 milímetros |
|
Peso del producto |
95kg |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
bomba de vacío |
Módulos opcionales |
Ninguno |
