Fundamentos de la transferencia de calor
Este producto se utiliza junto con un banco experimental básico de transferencia de calor para estudiar el proceso de transferencia de calor transitorio de materiales metálicos con formas específicas, así como la distribución y variación de la temperatura del centro interno a lo largo del tiempo, como se cubre en los cursos de Transferencia de Calor.
La configuración estándar incluye ocho muestras: cuatro formas (placa plana, esfera, cilindro grueso y cilindro delgado) hechas de dos materiales (latón y acero inoxidable). Cada muestra está integrada con un termopar de alta precisión en su centro, lo que permite la medición en tiempo real de cambios transitorios de temperatura central para diferentes materiales sólidos.
Al aplicar datos de temperatura transitoria combinados con el método de parámetros agrupados, se puede calcular la conductividad térmica de las muestras. El sistema ayuda a los usuarios a comprender en profundidad los principios de la conducción de calor inestable y los métodos de análisis teóricos típicos. Se admite la personalización de muestras, el diseño experimental y las aplicaciones ampliadas.
Compartir:
Added to cart successfully
Funciones experimentales
1.Estudiar el proceso de transferencia de calor transitorio desde la superficie al centro de las muestras y analizar la variación de temperatura a lo largo del tiempo.
2.Calcular la conductividad térmica de muestras cilíndricas en función de la variación de temperatura central.
3.Analizar los efectos de la forma, el tamaño y el material en la transferencia de calor transitoria (mismo material con diferentes formas; misma geometría con diferentes materiales; mismo material con diferentes geometrías equivalentes).
4.Conocer y estudiar el método de la capacitancia concentrada en problemas de transferencia de calor transitorios.
5. Apoyar experimentos ampliados y diseño experimental relacionados con la conducción de calor transitorio en sólidos.
Atributos del producto
|
Modelo de producto |
TH106 |
Nombre del producto |

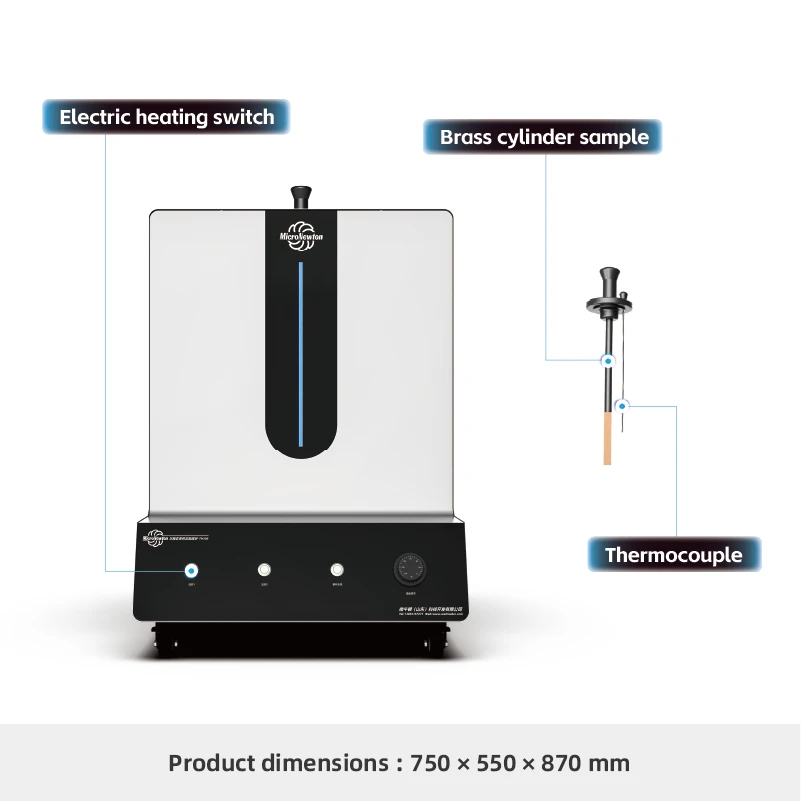

Aparato experimental de conducción de calor transitorio (estado inestable) |
|
Materiales principales |
Placa de acero galvanizado, POM, acero inoxidable 304 |
Dimensiones |
750 × 550 × 870 milímetros |
|
Peso del producto |
68 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
1. Placa plana, cilindro (grueso/delgado) y muestras esféricas de latón. 2. Placa plana, cilindro (grueso/delgado) y muestras esféricas de acero inoxidable. |
Módulos opcionales |
Ninguno |
