Fundamentos de la transferencia de calor

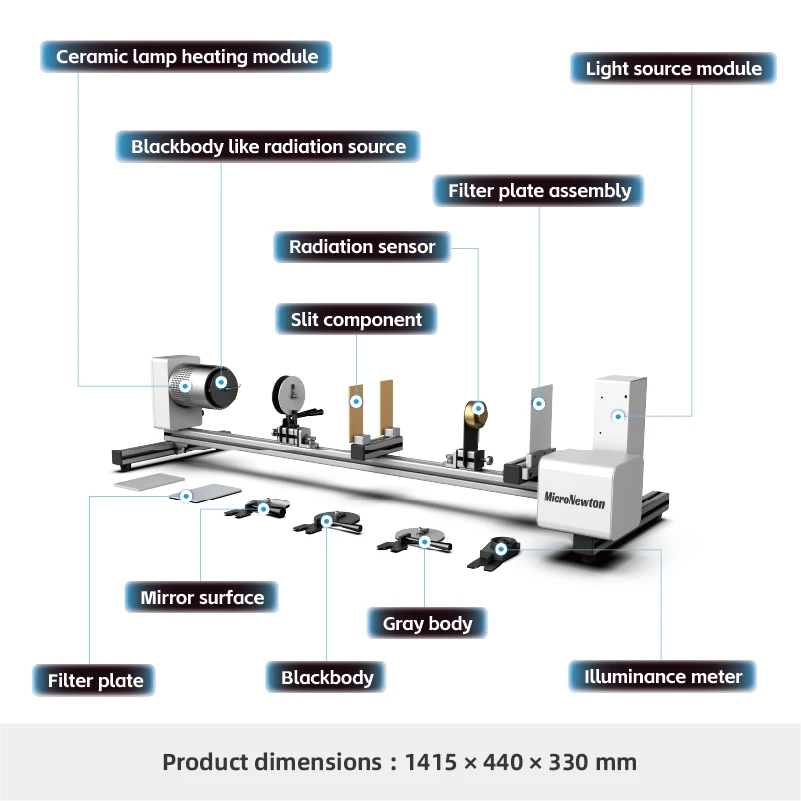

Este producto es un dispositivo de enseñanza experimental utilizado en laboratorios para verificar la transferencia y variación de la energía radiativa. La plataforma incluye dos fuentes de radiación: un emisor térmico y un emisor de luz (ambos con potencia de radiación ajustable).
La radiación térmica se detecta mediante un sensor de radiación, mientras que la radiación luminosa se mide mediante un medidor de iluminancia. Se instalan varios componentes ópticos en un banco óptico entre el emisor y el detector, y las distancias entre los componentes se pueden leer en la escala de la plataforma óptica.
Al girar el medidor de iluminancia, se puede estudiar la influencia del ángulo de incidencia sobre la intensidad de la radiación. Los componentes ópticos de soporte se utilizan para investigar las propiedades de reflexión, absorción y transmisión de diferentes materiales en diferentes longitudes de onda y temperaturas.
Mediante experimentos, se pueden verificar leyes fundamentales de transferencia de calor, como la ley de radiación de Kirchhoff, la ley de Stefan-Boltzmann, la ley de distancia de Lambert y la ley del coseno de Lambert. Los valores de medición se muestran digitalmente en el amplificador de medición y también se pueden transmitir directamente a un PC a través de USB para su posterior procesamiento de datos.
Estos experimentos ayudan a los estudiantes a comprender los fundamentos de la radiación térmica, desarrollar habilidades técnicas relacionadas y mejorar las capacidades de innovación y diseño experimental.
Compartir:
Added to cart successfully
Funciones experimentales
1.Utilice una fuente de radiación térmica y un radiómetro, o una fuente de radiación luminosa y un medidor de iluminancia, para verificar la ley del cuadrado inverso.
2.Utilice una fuente de radiación térmica y un radiómetro para verificar la ley de Stefan-Boltzmann.
3.Utilice una fuente de radiación térmica, placas metálicas y un radiómetro para estudiar la emisividad de diferentes características de la superficie.
4.Utilice una fuente de radiación térmica, placas de metal y un radiómetro para verificar la ley de Kirchhoff.
5.Verificar la relación entre el intercambio de radiación y la superficie relativa.
6.Verificar la influencia de los coeficientes de radiación entre superficies poco espaciadas sobre la temperatura de la superficie y el intercambio de calor.
7.Utilice una fuente de radiación luminosa giratoria y un medidor de iluminancia para verificar la ley del coseno de Lambert.
8.Utilice una fuente de radiación luminosa, un filtro óptico y un medidor de iluminancia para verificar la ley de absorción de Lambert.
9.Estudiar y calcular la relación entre los factores de visión (factores de configuración) y la intensidad de la radiación.
|
Modelo de producto |
TH103 |
Nombre del producto |
Aparato experimental de transferencia de calor por radiación |
|
Materiales principales |
Acero inoxidable 304, perfil de aluminio de 40×40×3 mm, Placa de acero galvanizado |
Dimensiones |
1415 × 410 × 330 milímetros |
|
Peso del producto |
21,2 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
1. ejemplar negro 2. Muestra pulida 3. Muestra mate 4. Filtro óptico 5. Sensor de radiación 6. Medidor de iluminancia |
Módulos opcionales |
Ninguno |
