Fundamentos de la transferencia de calor

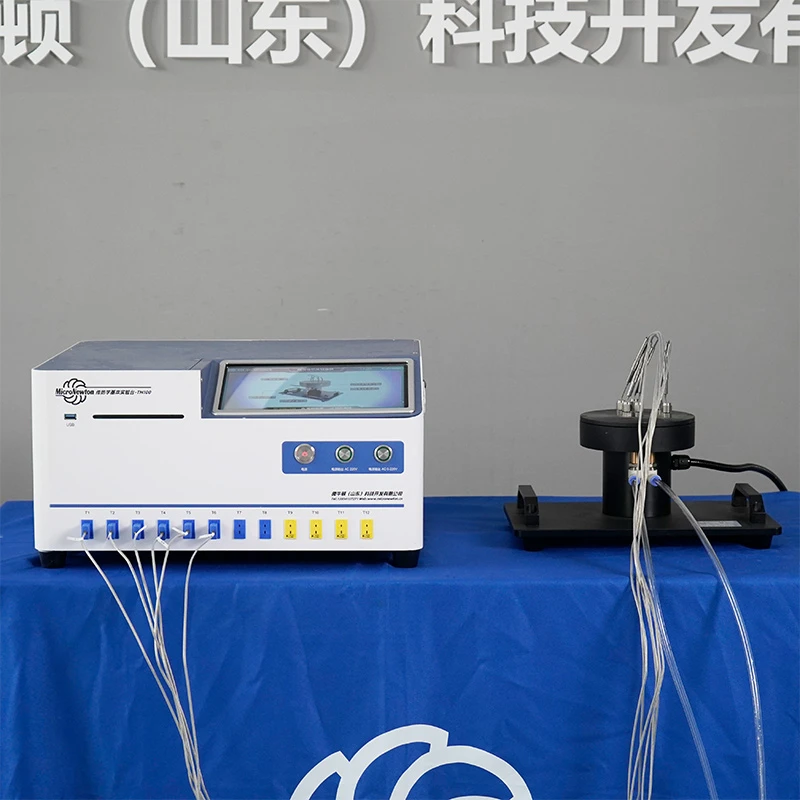

Este producto está diseñado para usarse junto con la Plataforma Experimental Básica de Transferencia de Calor para realizar experimentos relacionados con la ley de conducción de calor unidimensional en estado estacionario en la Ley de Conducción de Calor de Fourier del curso Transferencia de Calor.

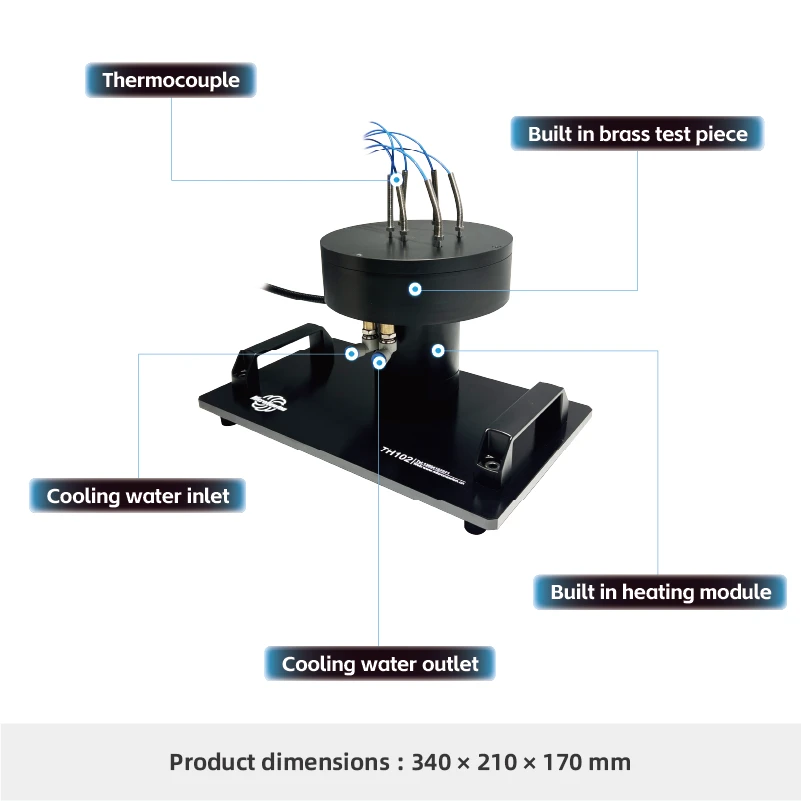

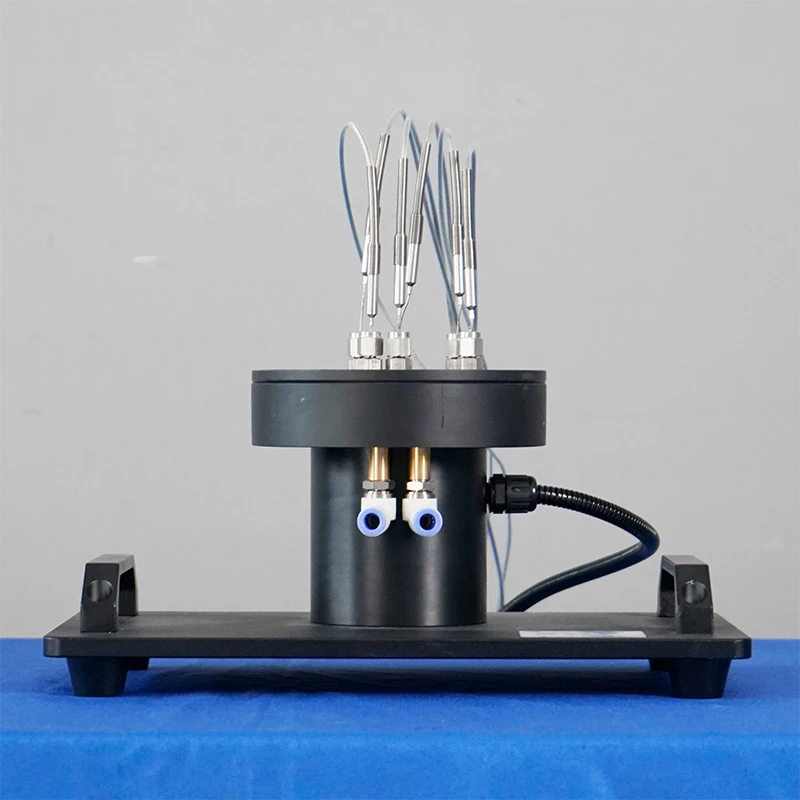

El aparato consta principalmente de un disco de latón con una varilla calefactora central. Con el apoyo de la plataforma experimental, se puede utilizar para medir la conductividad térmica del disco de latón y verificar las características de conducción de calor de materiales cilíndricos en condiciones de transferencia de calor radial.
Compartir:
Added to cart successfully
Funciones experimentales
1.Se utiliza para estudiar y verificar el principio de conducción de calor unidimensional en estado estacionario y analizar el proceso de transferencia de calor radial y la distribución de temperatura en materiales cilíndricos.
2. Mide la distribución de temperatura en estado estacionario a lo largo de la pared cilíndrica (flujo de calor radial).
3. Mide la conductividad térmica de materiales en forma de disco.
Atributos del producto
|
Modelo de producto |
TH102 |
Nombre del producto |
Aparato experimental de conducción de calor radial |
|
Materiales principales |
latón H62, Nailon negro |
Dimensiones |
340 × 210 × 190 milímetros |
|
Peso del producto |
4,8 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Baño María a temperatura constante |
Módulos opcionales |
Ninguno |
