Fundamentos de la transferencia de calor
Este producto se utiliza junto con un banco experimental básico de transferencia de calor para experimentos que involucran el análisis y cálculo de la conducción de calor unidimensional en estado estacionario en líquidos y gases, como se cubre en los cursos de Transferencia de calor.

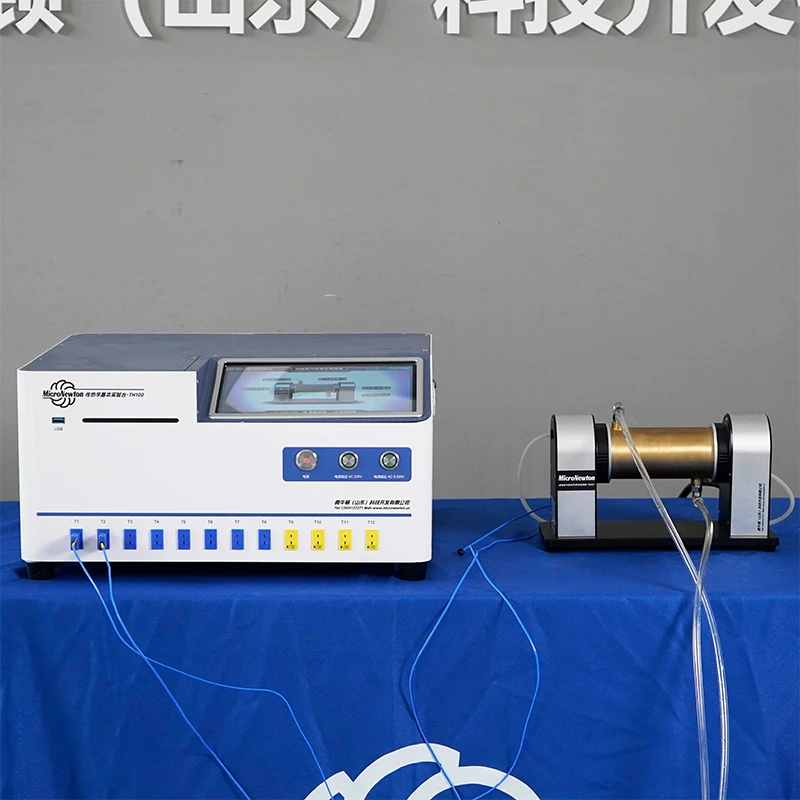

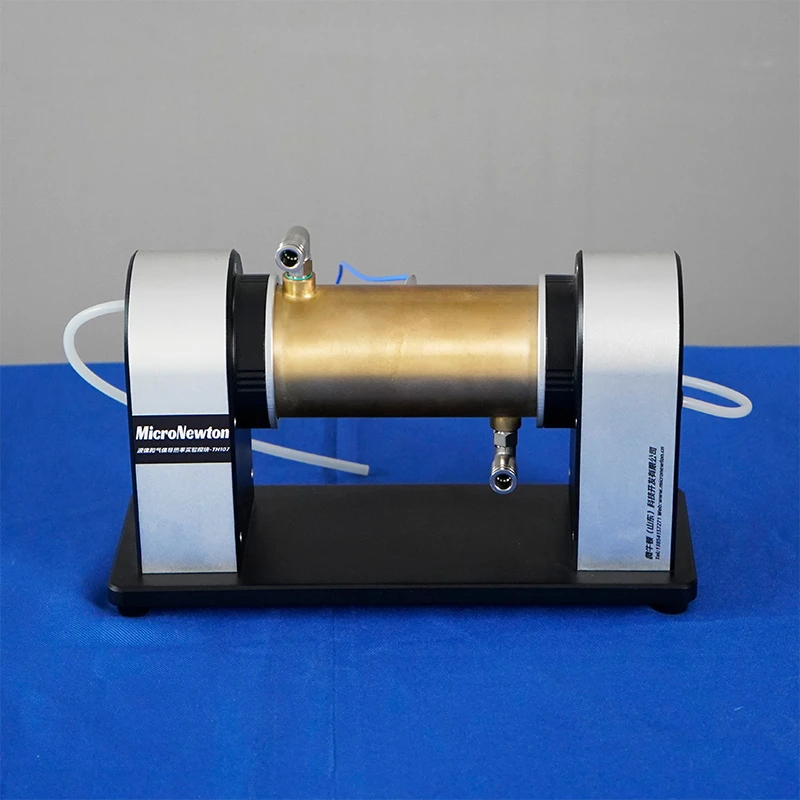

El aparato está diseñado como un modelo unidimensional de conducción de calor radial en estado estacionario, que consta de un módulo de calentamiento, una camisa de muestra y una unidad de enfriamiento. El cuerpo principal es un intercambiador de calor con camisa: un elemento calefactor eléctrico está ubicado en el centro, mientras que agua de refrigeración a temperatura constante fluye a través de la camisa exterior. El espacio entre las paredes se llena con el líquido o gas que se va a probar.
El módulo se puede utilizar para medir la conductividad térmica de líquidos no corrosivos (como alcohol y glicerina) y gases no inflamables (como aire y nitrógeno). Es compacto y portátil, con un modelo teórico intuitivo, lo que lo hace conveniente para la enseñanza y el análisis experimental.
Compartir:
Added to cart successfully
Funciones experimentales
1.Se utiliza para comprender y analizar la ley de Fourier en la conducción de calor multicapa.
2.Se utiliza para estudiar los principios de la conducción de calor unidimensional en estado estacionario.
3.Se utiliza para medir la conductividad térmica de gases y líquidos compatibles con la configuración experimental.
Atributos del producto
|
Modelo de producto |
TH107 |
Nombre del producto |
Módulo Experimental de Conductividad Térmica de Líquidos y Gases |
|
Materiales principales |
Aleación de aluminio 6061, latón H58 |

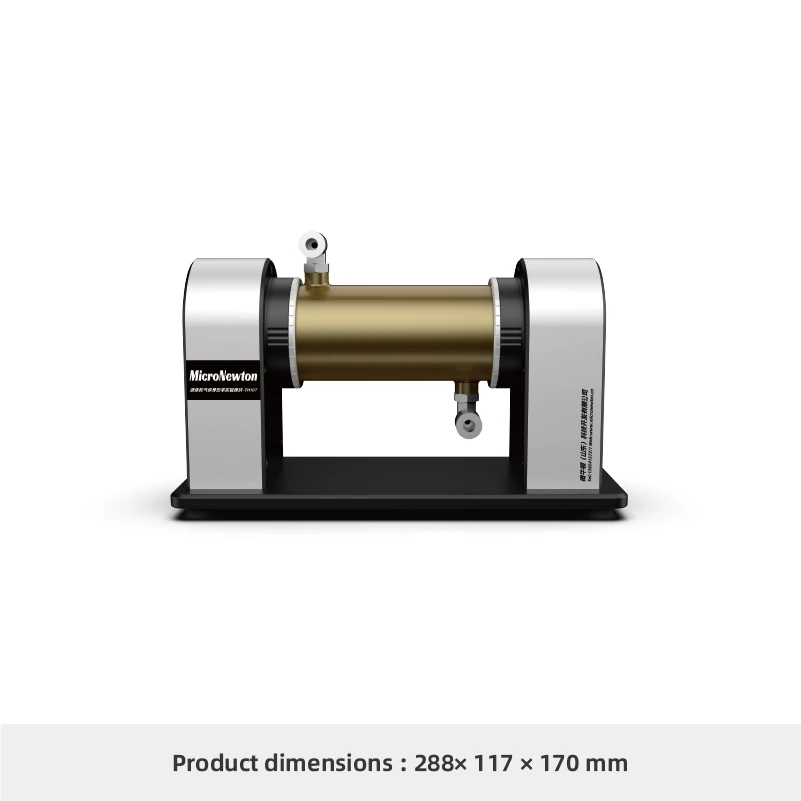

Dimensiones |
288 × 117 × 170 milímetros |
|
Peso del producto |
6,5 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
