Fundamentos de la transferencia de calor

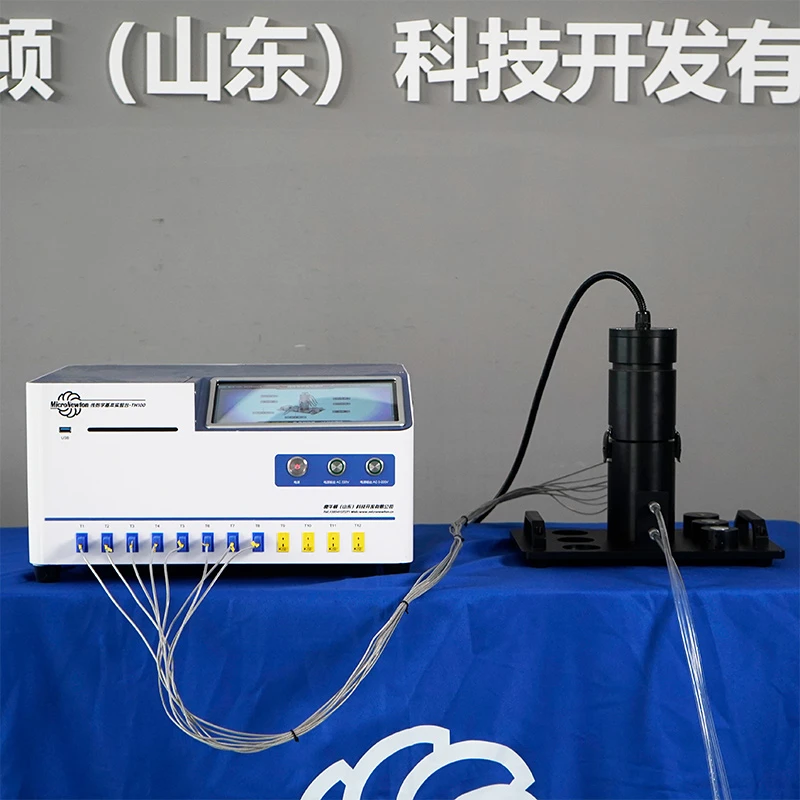

Este producto está diseñado para usarse junto con la Plataforma Experimental Básica de Transferencia de Calor para realizar experimentos relacionados con la ley de conducción de calor unidimensional en estado estacionario en la Ley de Conducción de Calor de Fourier del curso Transferencia de Calor.

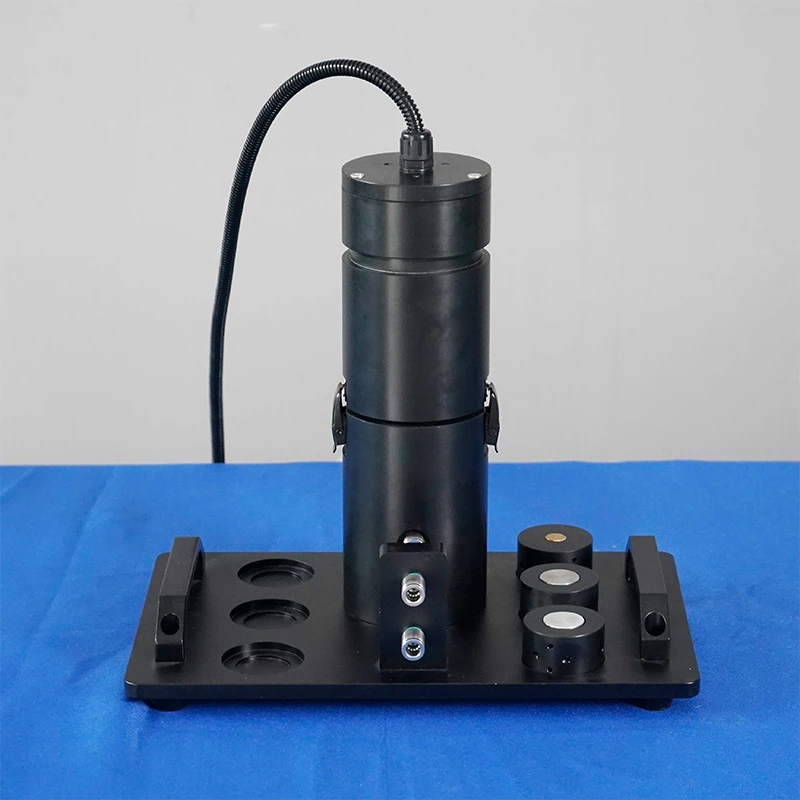

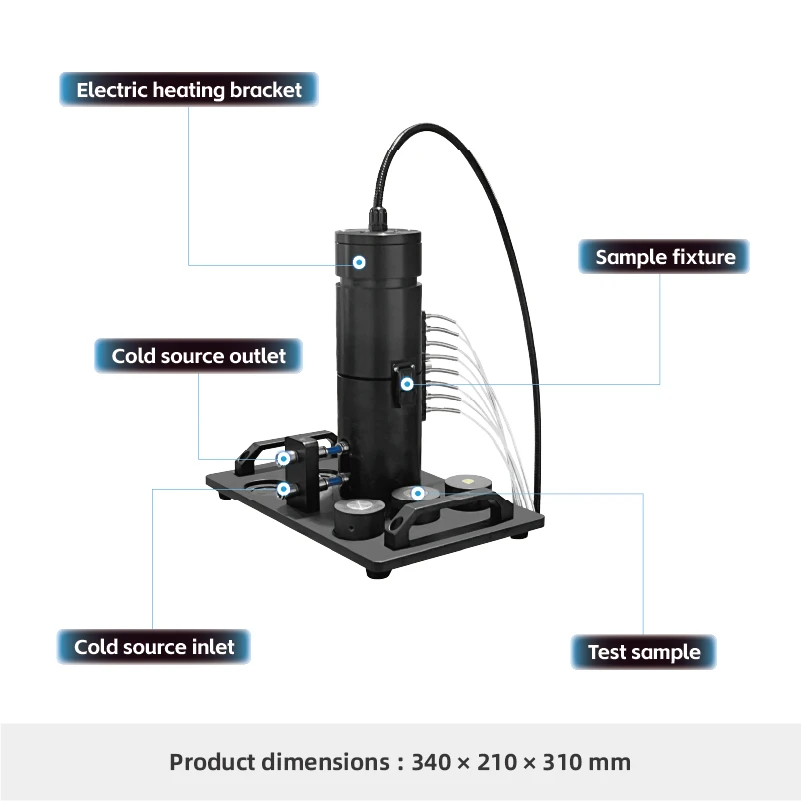

El dispositivo consta de una sección de calentamiento, una sección de muestra, una sección de enfriamiento y un cuerpo aislante, formando un modelo experimental de conducción de calor axial unidimensional en estado estacionario. La sección de muestra se puede reemplazar fácilmente y los puntos de medición de temperatura están distribuidos uniformemente en cada sección. Los datos experimentales se recopilan y transmiten a la plataforma experimental de transferencia de calor.
El aparato se utiliza principalmente para analizar la variación de temperatura de materiales sólidos cilíndricos a lo largo de la dirección del flujo de calor, lo que permite a los usuarios comprender científicamente y verificar visualmente la Ley de conducción del calor de Fourier y calcular la conductividad térmica de las muestras.
Admite el reemplazo de muestras con diferentes materiales y secciones transversales, así como la personalización del usuario, y puede ampliarse para aplicaciones de investigación que involucran materiales aislantes y materiales conductores térmicos.
Compartir:
Added to cart successfully
Funciones experimentales
1.Se utiliza para estudiar y verificar el principio de conducción de calor unidimensional en estado estacionario y analizar el proceso de transferencia de calor axial y la distribución de temperatura en materiales cilíndricos.
2. Ayuda a comprender la ley de conducción del calor de Fourier y a calcular la conductividad térmica de materiales sólidos.
3. Mide las diferencias de distribución de temperatura en materiales sólidos simples y compuestos bajo transferencia de calor en estado estacionario.
4. Mide, calcula y compara la conductividad térmica de diferentes materiales.
5. Mide la caída de temperatura y la resistencia térmica de contacto en la interfaz de materiales de placas compuestas.
6. Mide la distribución de temperatura cuando la sección transversal de conducción de calor de materiales metálicos cilíndricos disminuye durante la transferencia de calor constante.
7.Genera curvas de tiempo-temperatura y curvas de potencia para la conducción de calor de diferentes muestras de materiales.
8. Puede ampliarse para la investigación y el análisis comparativo de materiales aislantes, materiales aislantes térmicos y materiales conductores térmicos, incluida la medición de su conductividad térmica en aplicaciones prácticas.
Atributos del producto
|
Modelo de producto |
TH101 |
Nombre del producto |
Aparato experimental de conducción de calor lineal |
|
Materiales principales |
POM, aleación de aluminio 6061, cobre |
Dimensiones |
340×210×310mm |
|
Peso del producto |
7,4 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Muestra de latón de igual diámetro, muestra de latón de diámetro reducido, muestra de acero inoxidable, muestra de aleación de aluminio, baño de agua a temperatura constante |
Módulos opcionales |
Ninguno |
