Fundamentos de la transferencia de calor

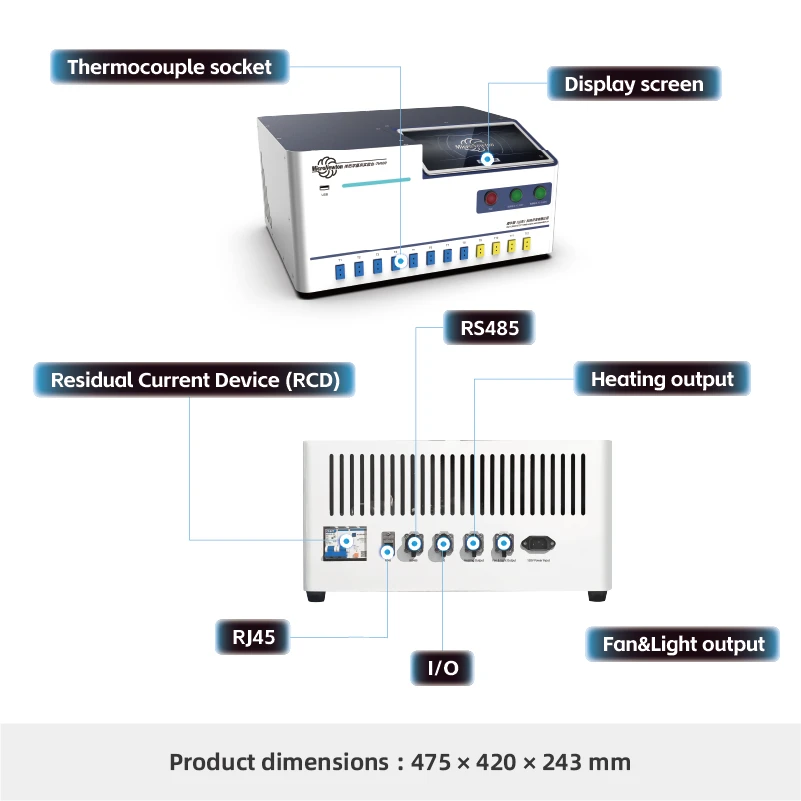

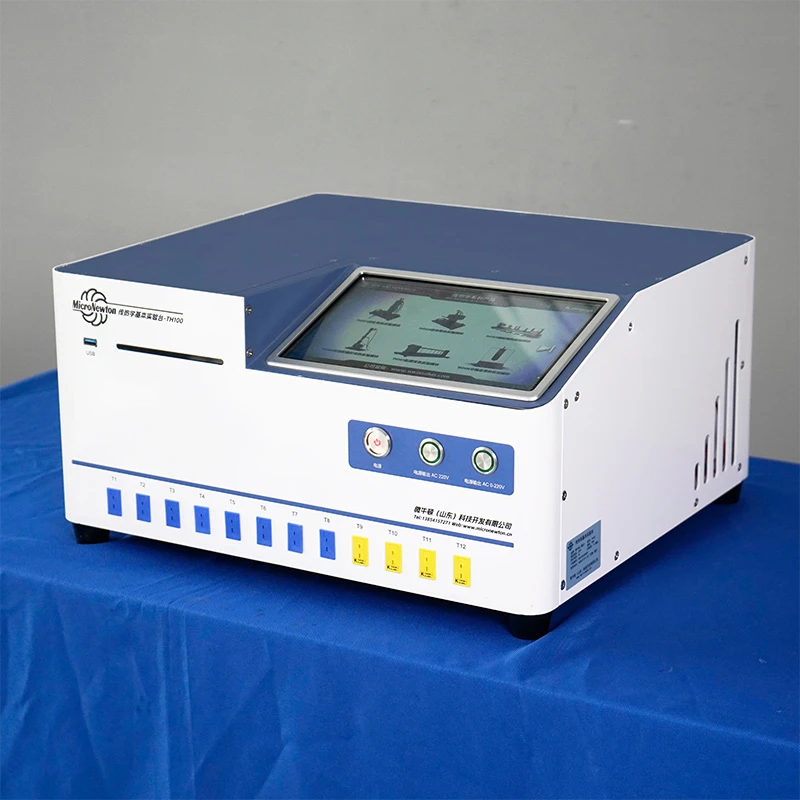

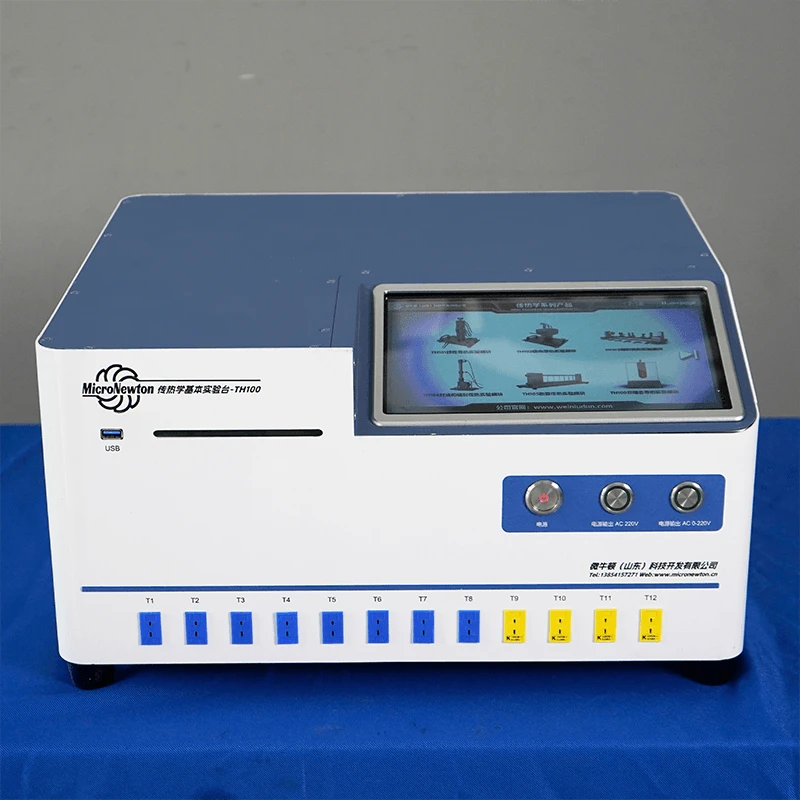

Este producto es una plataforma experimental básica diseñada para funcionar con varios módulos experimentales de transferencia de calor, proporcionando funciones como adquisición de datos, visualización, almacenamiento y control de salida. Puede recopilar parámetros que incluyen temperatura, presión, corriente, voltaje, potencia, caudal, velocidad del viento, iluminancia e intensidad de radiación.
Compartir:
Added to cart successfully
Funciones experimentales
1.La plataforma experimental está equipada con una pantalla de visualización incorporada. Los usuarios pueden ajustar las funciones mediante la operación de la pantalla táctil, y la pantalla proporciona información de audio.
2.El sistema incluye 10 modelos de módulos experimentales de transferencia de calor integrados, cada uno configurado con diagramas esquemáticos de los principios experimentales, distribución de puntos de medición y adquisición y visualización de datos en tiempo real. También presenta curvas experimentales dinámicas en tiempo real y admite la exportación de datos experimentales a formato Excel.
3. Admite entrada, salida, control y adquisición de datos con todas las funciones para varios módulos de experimentos de transferencia de calor.
4. Además de usarse con los módulos experimentales de transferencia de calor de soporte, la plataforma también puede servir como una herramienta de adquisición de datos independiente para aplicaciones ampliadas, como medición, almacenamiento y salida de temperatura y presión en experimentos de ingeniería térmica relacionados.
Atributos del producto
|
Modelo de producto |
TH100 |
Nombre del producto |
Plataforma Experimental Básica de Transferencia de Calor |
|
Materiales principales |
Placa de acero galvanizado |
Dimensiones |
475×420×243mm |
|
Peso del producto |
19,2 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
Estudios de caso
Construcción de educación práctica sobre transferencia de calor en Northwestern Polytechnical Universidad
Desarrollo de educación práctica sobre refrigeración en la Universidad Jiao Tong de Shanghai
Creación de educación práctica sobre mecánica de fluidos en la Universidad de Moutai
Avanzando en la educación práctica sobre mecánica de fluidos en la Universidad de Tsinghua
Educación práctica sobre energía renovable y almacenamiento de energía en la Universidad Southeast
01
Equipo de laboratorio de transferencia de calor entregado a la Universidad Politécnica Northwestern para laboratorios de conducción, convección, radiación y conductividad térmica.
Más información
02
Desarrollo de educación práctica sobre refrigeración en la Universidad Jiao Tong de Shanghai
La Universidad Jiao Tong de Shanghai recibe una unidad de prueba de ciclo de refrigeración por compresión de vapor para la enseñanza práctica de termodinámica de ingeniería y refrigeración. Este banco experimental permite a los estudiantes estudiar el coeficiente de rendimiento del ciclo, los fenómenos de evaporación-condensación y los diagramas de presión-entalpía. Adecuada para estudiantes de ingeniería energética, térmica y mecánica, la unidad conecta los principios teóricos de refrigeración con la medición del sistema real, el análisis de datos y la práctica exploratoria de laboratorio.
Más información
03
Creación de educación práctica sobre mecánica de fluidos en la Universidad de Moutai
Este artículo presenta el conjunto de equipos de laboratorio de mecánica de fluidos recientemente entregados a la Universidad de Moutai. La configuración del laboratorio incluye un aparato Osborne Reynolds, un aparato de fricción de fluidos, un banco hidráulico digital, una unidad de cavitación Venturi, un dispositivo de calibración de medidor de flujo, una demostración de campo de flujo y un aparato de vórtice. Estos sistemas experimentales permiten a los estudiantes de ingeniería mecánica, civil, hidráulica y energética realizar pruebas prácticas que cubren el flujo de tuberías, la fricción de fluidos, la pérdida de carga, la cavitación, la medición de flujo y los fenómenos de vórtice. Al combinar conocimientos teóricos con observación, medición, cálculo y análisis de datos del mundo real, el laboratorio fortalece las capacidades prácticas de ingeniería de los estudiantes y crea un entorno de enseñanza práctica completo para los cursos de mecánica de fluidos.
Más información
04
Avanzando en la educación práctica sobre mecánica de fluidos en la Universidad de Tsinghua
La Universidad de Tsinghua ha recibido la plataforma de prueba de túnel de agua pequeño H501 para la enseñanza práctica en laboratorio de mecánica de fluidos. Esta configuración experimental de baja turbulencia permite la visualización del flujo, pruebas de la capa límite, análisis de cavitación y medición de elevación y arrastre de fluidos. Compatible con un conjunto completo de instrumentos de enseñanza de mecánica de fluidos, la plataforma sirve a estudiantes de ingeniería mecánica, aeroespacial, civil y marina, uniendo la teoría de la mecánica de fluidos y el trabajo de investigación y medición de laboratorio del mundo real.
Más información
05
Educación práctica sobre energía renovable y almacenamiento de energía en la Universidad Southeast
La Universidad Southeast ha implementado una plataforma de enseñanza de demostración de carga de almacenamiento solar y microeólica. Este práctico sistema integra energía fotovoltaica, turbina eólica, almacenamiento en baterías, almacenamiento térmico y bomba de calor de triple fuente. Permite a los estudiantes de nuevas especialidades relacionadas con la energía realizar experimentos sobre generación, conversión, almacenamiento y gestión de energía a nivel de sistema para desarrollar capacidades de ingeniería integrales.
