Fundamentos de la transferencia de calor
Este producto se utiliza junto con un banco experimental de transferencia de calor básico para estudiar la transferencia de calor por convección en intercambiadores de calor con diferentes estructuras de superficie, como se trata en los cursos de Transferencia de calor.
Basado en modelos clásicos de superficies extendidas, como placas planas, aletas de pasador y aletas, el módulo permite el análisis experimental y el cálculo del rendimiento de la transferencia de calor tanto en condiciones de convección natural como de convección forzada.

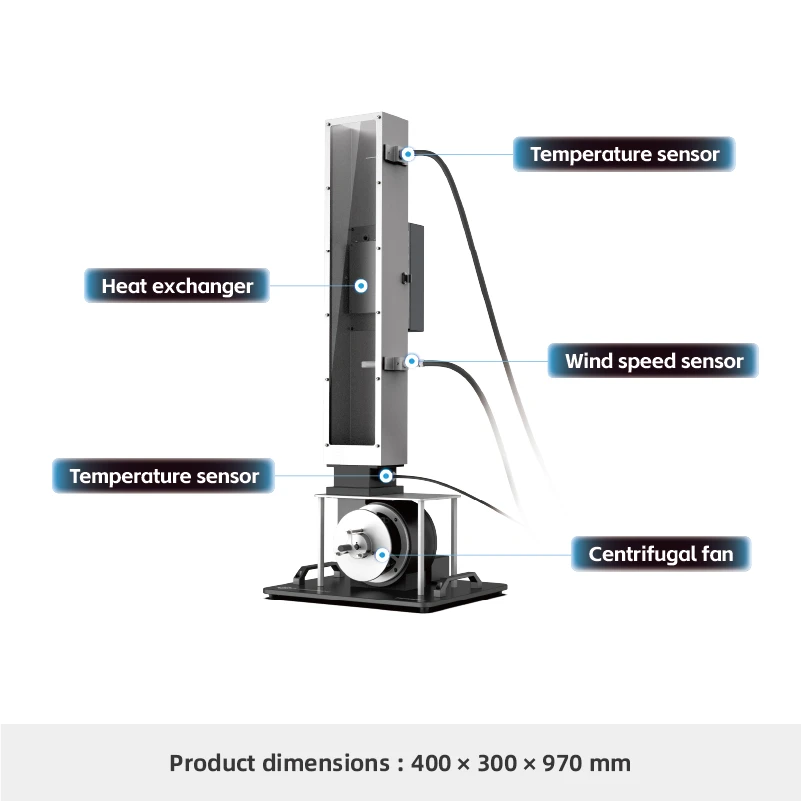

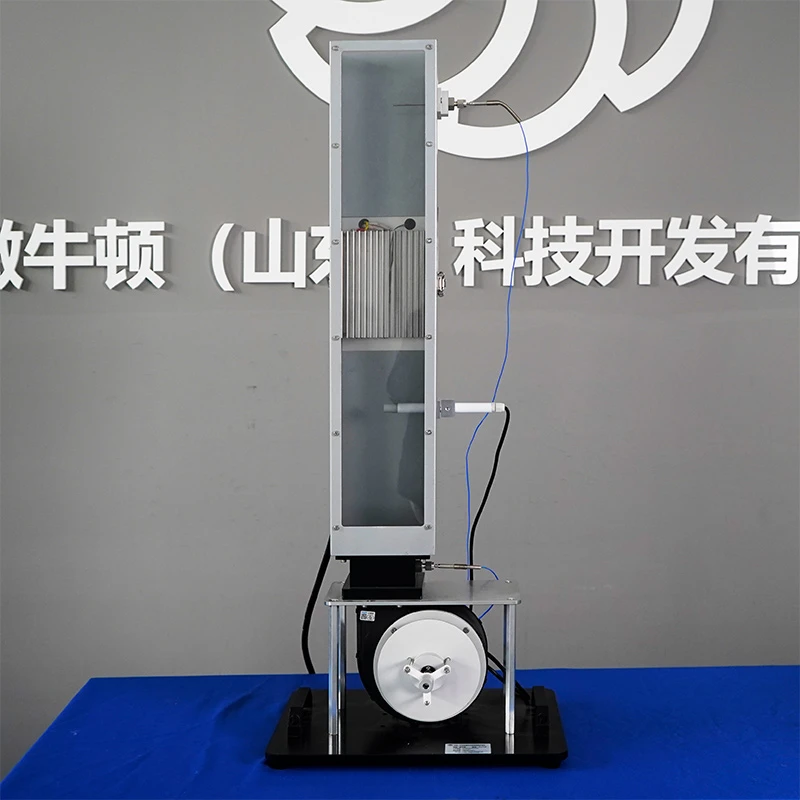

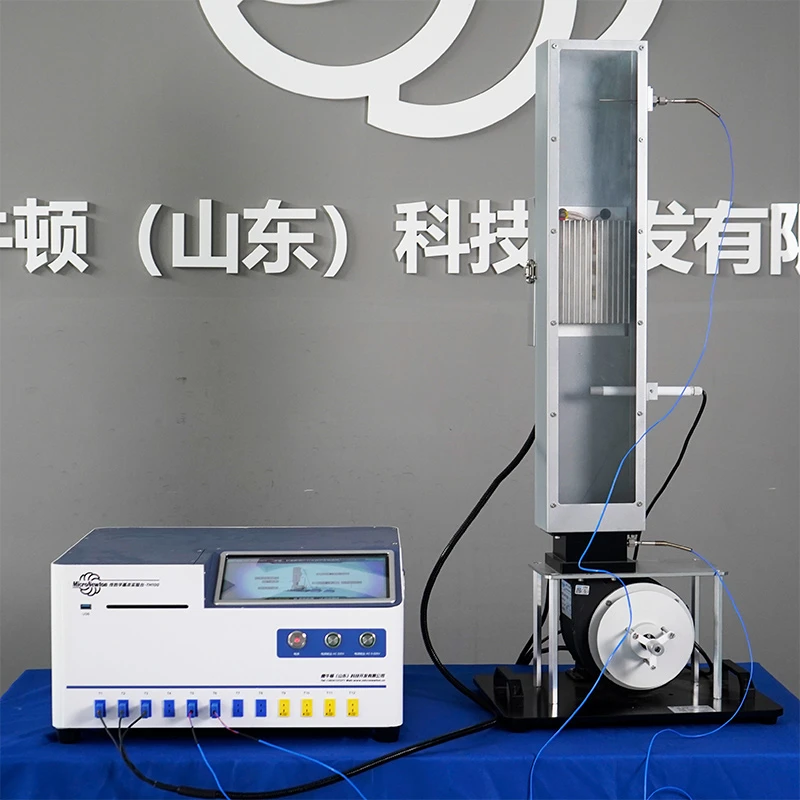

El sistema cuenta con un canal de flujo de aire transparente con velocidad del viento ajustable, equipado con un ventilador centrífugo, sensor de velocidad del flujo de aire, termopares y muestras de prueba intercambiables (placa plana, aletas y aletas de pasador). Los datos experimentales se recopilan y registran a través de la plataforma experimental básica de transferencia de calor. Los ejemplares también se pueden ampliar para estudios posteriores.
Compartir:
Added to cart successfully
Experimental Funciones
1.Estudiar la variación de la temperatura de la superficie con potencia de calentamiento para placas planas, aletas de pasador y superficies con aletas en condiciones de convección natural.
2.Estudiar la variación de la temperatura superficial con potencia de calentamiento para placas planas, aletas de pasador y superficies con aletas en condiciones de convección forzada.
3.Conocer los principios básicos para la medida de coeficientes de transferencia de calor en convección natural y forzada.
4.Compare y analice el rendimiento de disipación de calor de las aletas de pasador en disposiciones en línea y escalonadas.
5.Investigar el efecto de la superficie extendida sobre el rendimiento de la transferencia de calor.
6.Mida la distribución de temperatura sobre superficies extendidas.
Atributos del producto
|
Modelo de producto |
TH110 |
Nombre del producto |
Módulo experimental de transferencia de calor por convección de placa plana, aleta de pasador y superficie con aletas |
|
Materiales principales |
Aleación de aluminio 6061, acero inoxidable 304 |
Dimensiones |
400 × 300 × 970 milímetros |
|
Peso del producto |
20 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Placa plana, aletas de pasador (disposiciones en línea y escalonadas), especímenes con aletas |
Módulos opcionales |
Ninguno |
