Fundamentos de la transferencia de calor
Este producto se utiliza junto con un banco experimental básico de transferencia de calor para estudiar el proceso de transferencia de calor de materiales en forma de varilla bajo los efectos combinados de convección y radiación naturales, así como la distribución de temperatura en condiciones de estado estacionario, como se cubre en los cursos de Transferencia de Calor.
Basado en el modelo de conducción de aletas cilíndricas, el sistema permite un cálculo exhaustivo de la conductividad térmica de materiales metálicos en forma de varilla. Representa un caso de aplicación integrado típico en el campo de la transferencia de calor.
Este aparato ayuda a profundizar la comprensión del exceso de temperatura (relativa) y verifica métodos de solución numérica para ecuaciones diferenciales no homogéneas de segundo orden en el análisis de conducción de calor. También familiariza a los usuarios con técnicas de cálculo numérico iterativo.
Compartir:
Added to cart successfully
Funciones experimentales
1.Mida la distribución de temperatura a lo largo de la superficie de la varilla y compárela con los resultados del análisis teórico.
2.Realice cálculos de transferencia de calor para la superficie de la varilla bajo convección natural y radiación combinadas y compárelos con los resultados teóricos.
3.Medir la conductividad térmica de materiales con forma de varilla y comprender los conceptos de exceso de temperatura y los métodos numéricos para resolver la ecuación diferencial de conducción de calor.
Atributos del producto
|
Modelo de producto |
TH105 |
Nombre del producto |

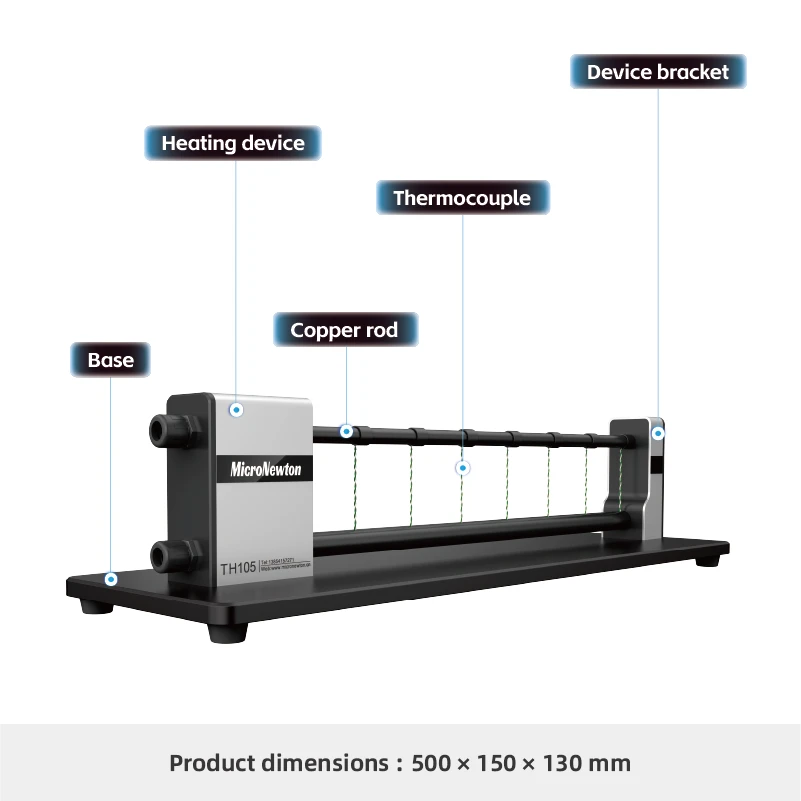

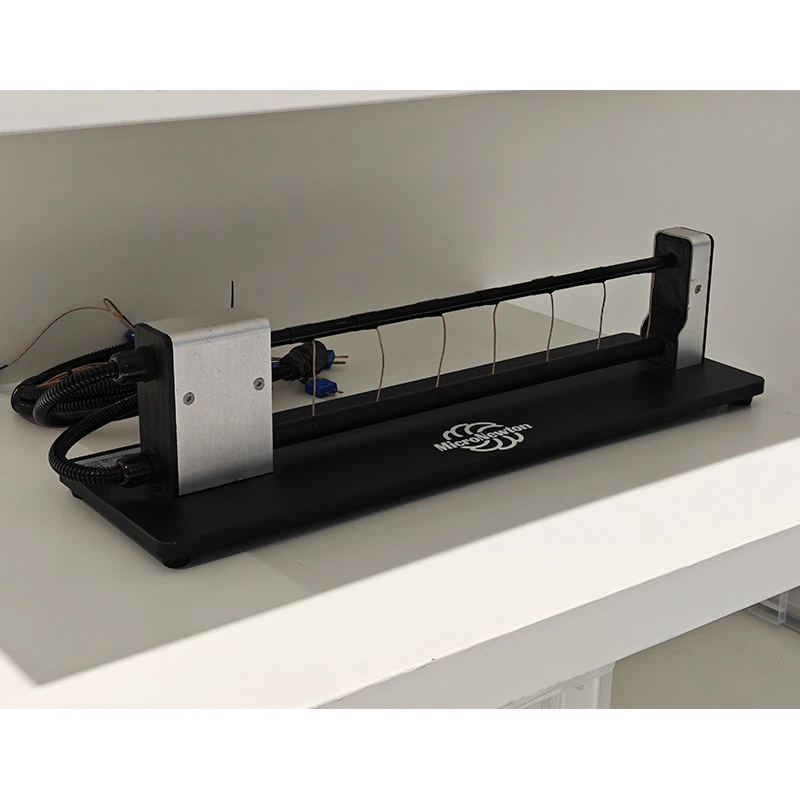

Aparato experimental de transferencia de calor de superficie con aletas |
|
Materiales principales |
Politetrafluoroetileno (PTFE), H62 Latón |
Dimensiones |
500 × 150 × 130 milímetros |
|
Peso del producto |
3,1 kilogramos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
