Fundamentos de la transferencia de calor

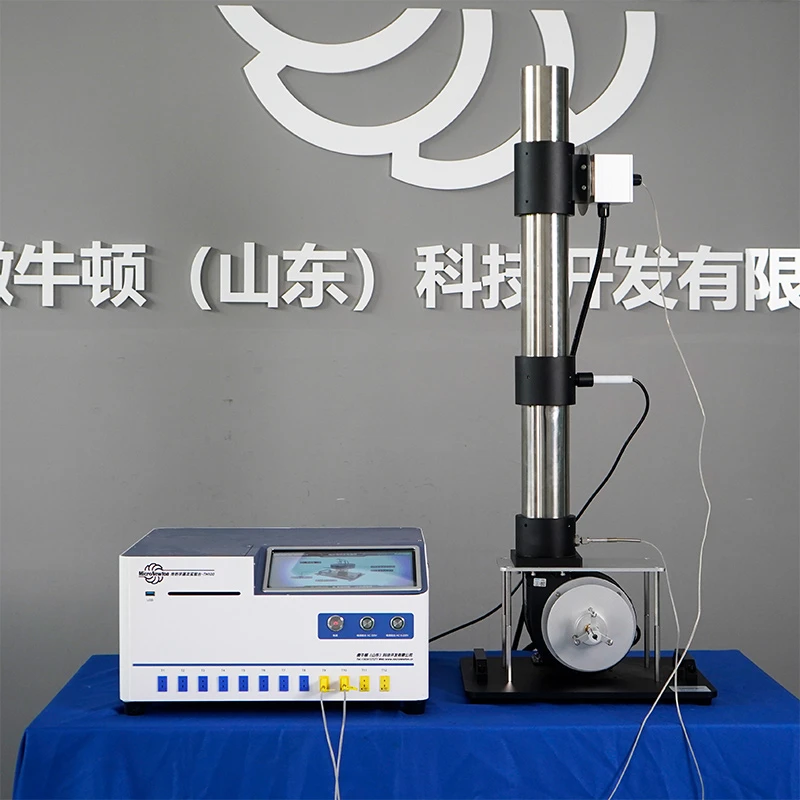

Este producto se utiliza junto con un banco experimental de transferencia de calor básico para verificar y estudiar experimentalmente los principios y leyes de la transferencia de calor combinada que involucra convección (convección natural y forzada) y radiación, como se cubre en los cursos de Transferencia de calor.

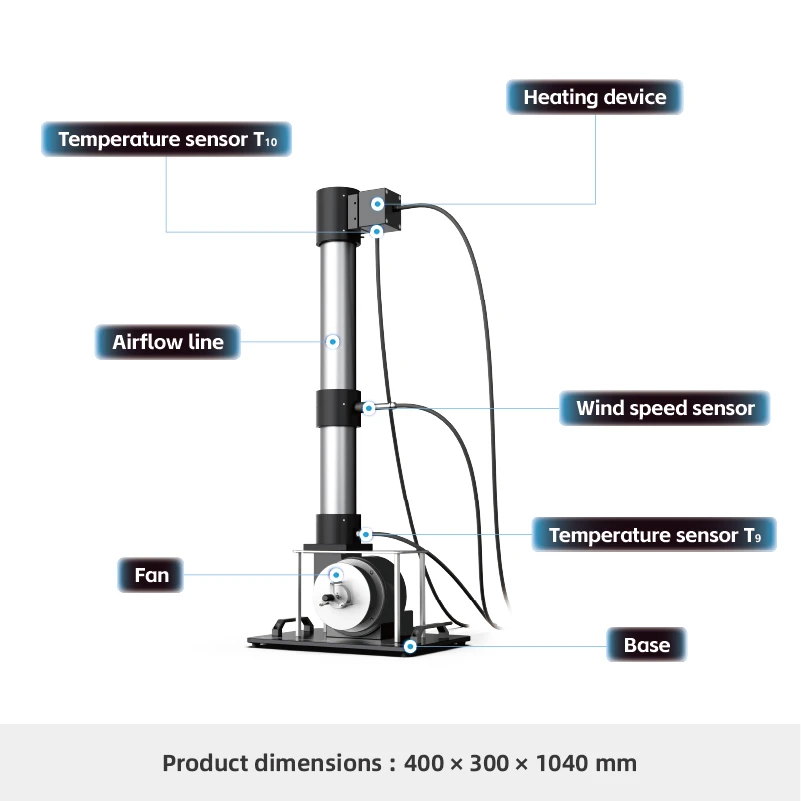

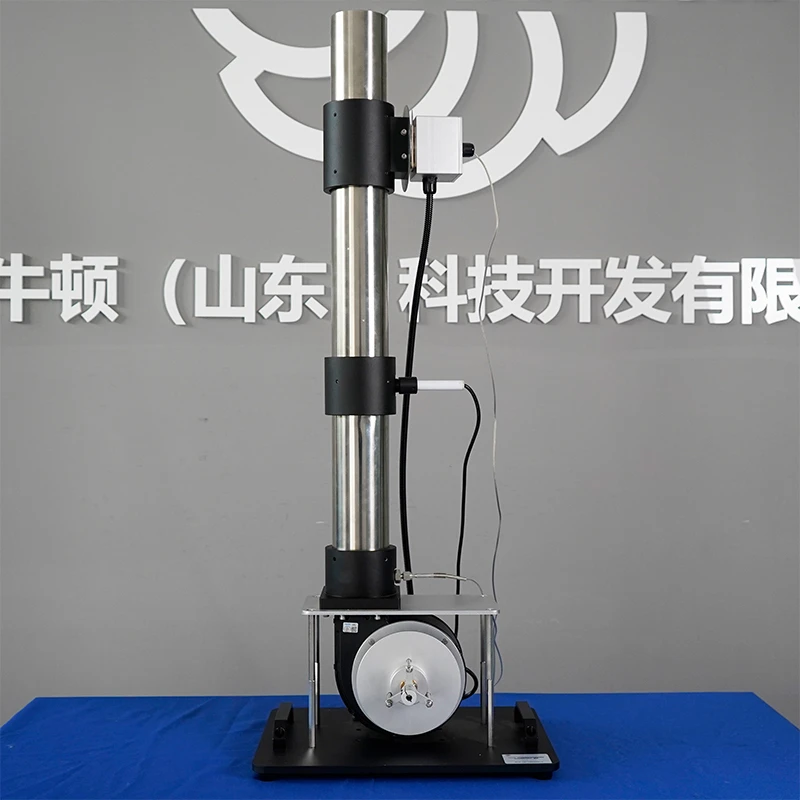

La plataforma experimental está configurada con un tubo cilíndrico de calentamiento por radiación térmica de cuerpo casi negro. Basado en el modelo teórico de flujo externo sobre un cilindro, el sistema permite experimentos integrales sobre convección y radiación al incorporar un canal de flujo de aire, un ventilador, un dispositivo de control de velocidad del flujo de aire y una regulación de calefacción eléctrica. Los datos experimentales se recopilan a través de la plataforma experimental básica de transferencia de calor, lo que respalda el diseño experimental relacionado con el curso.
Compartir:
Added to cart successfully
Funciones experimentales
1.Estudiar la distribución de temperatura en diferentes posiciones de la superficie de un cilindro en condiciones de flujo de aire externo (convección natural/convección forzada).
2.Mida la transferencia de calor total de un cilindro de cuerpo cuasi negro (radiación QR+ convección QC) bajo convección natural en diferentes entradas de energía y compárela con las variaciones de temperatura de la superficie.
3.Mida el coeficiente de transferencia de calor por convección cuando la temperatura de la superficie del cilindro sea relativamente baja.
4.Mida el coeficiente de transferencia de calor radiativo cuando la temperatura de la superficie del cilindro sea relativamente alta.
5.Observar y medir el efecto de la convección forzada sobre la transferencia de calor desde la superficie del cilindro bajo diferentes velocidades del viento.
6.Estudiar la variación del coeficiente de transferencia de calor local a lo largo de la superficie del cilindro bajo diferentes velocidades del viento.
Atributos del producto
|
Modelo de producto |
TH104 |
Nombre del producto |
Aparato experimental de transferencia de calor por convección y radiación |
|
Materiales principales |
Aleación de aluminio 6061, acero inoxidable 304 |
Dimensiones |
400 × 300 × 1030 milímetros |
|
Peso del producto |
13 kilogramos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
