Fundamentos de la transferencia de calor
Este producto está diseñado en base a los conceptos fundamentales de transferencia de calor por ebullición en Heat Transfer y se utiliza junto con la Plataforma Experimental Básica de Transferencia de Calor. Es un dispositivo experimental para estudiar los principios y procesos de ebullición por convección natural, ebullición nucleada y ebullición de transición.

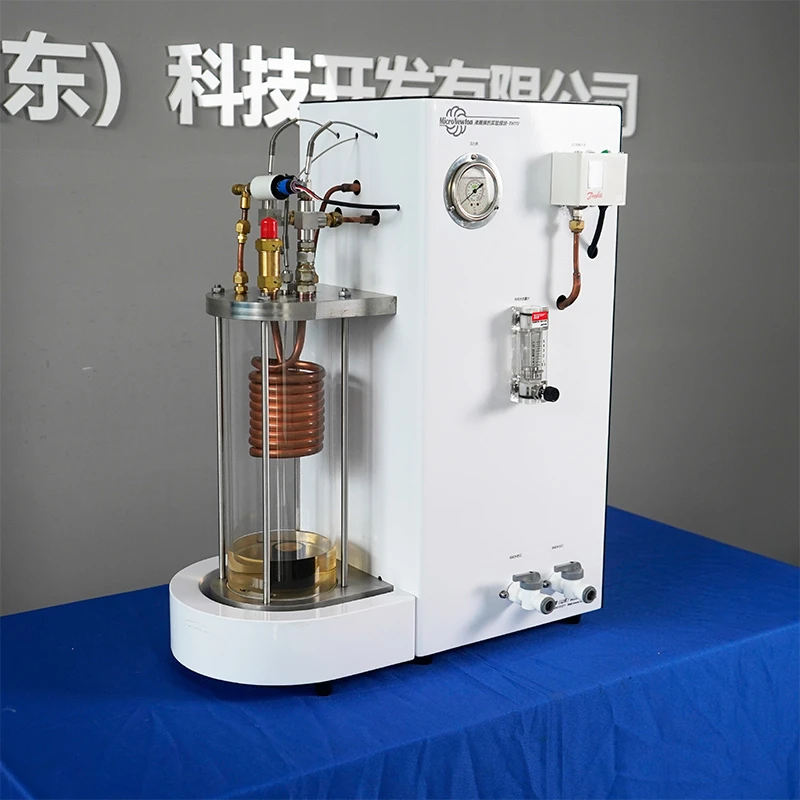

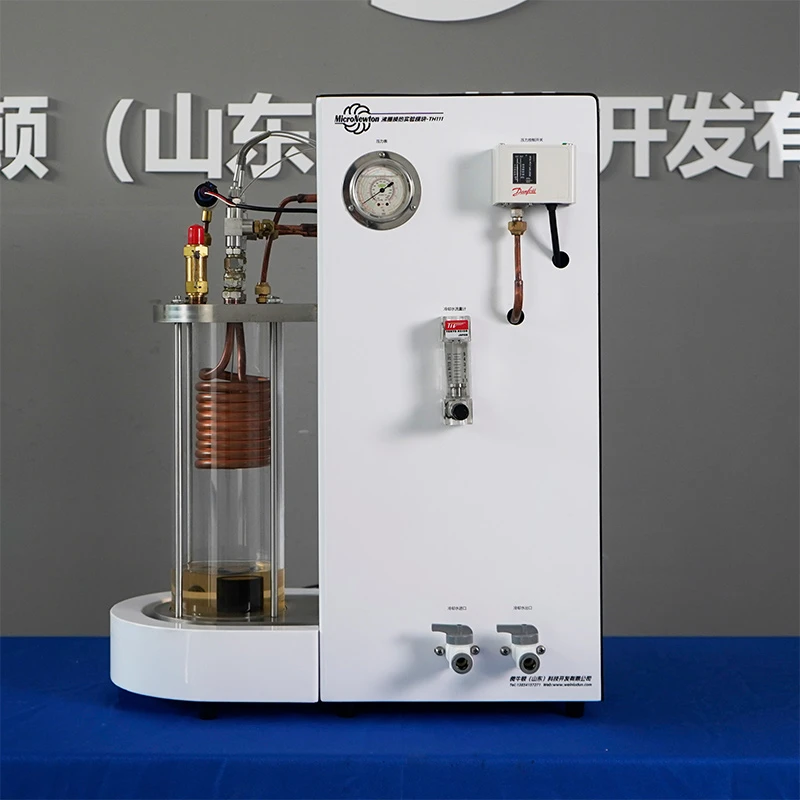

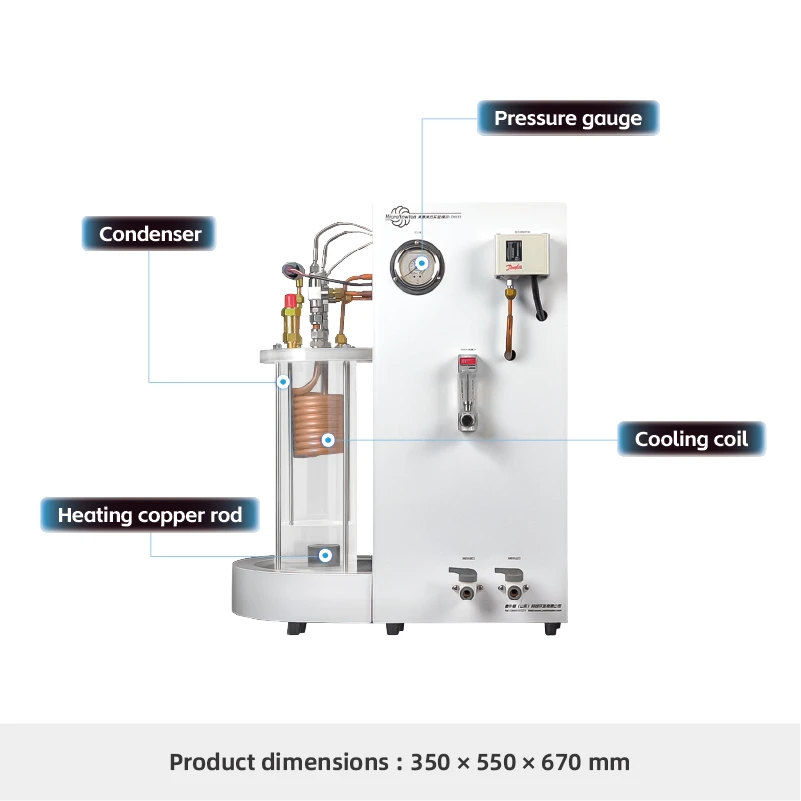

La estructura principal consta de un recipiente de vidrio de cuarzo transparente. La parte inferior está equipada con un dispositivo de calentamiento eléctrico, mientras que la parte superior cuenta con un sistema de refrigeración por agua. El recipiente se llena con una cierta cantidad de fluido de trabajo orgánico de bajo punto de ebullición y un baño de agua a temperatura constante proporciona agua de refrigeración. Los parámetros experimentales relevantes se miden y registran a través de la plataforma experimental.
Compartir:
Added to cart successfully
Funciones experimentales
1. Proporciona una demostración visual de los fenómenos de ebullición por convección, ebullición nucleada y ebullición de transición.
2.Permite el estudio de la densidad del flujo de calor y el coeficiente de transferencia de calor superficial bajo presión constante.
3.Investiga el efecto de la presión sobre la densidad crítica del flujo de calor.
4. Admite la medición y análisis del coeficiente general de transferencia de calor.
Atributos del producto
|
Modelo de producto |
TH111 |
Nombre del producto |
Módulo experimental de transferencia de calor en ebullición |
|
Materiales principales |
placa de acero galvanizada, acero inoxidable 304, Vidrio de cuarzo |
Dimensiones |
270 × 550 × 670 milímetros |
|
Peso del producto |
58 kilos |
Entorno operativo |
temperatura ambiente, Humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
|
||
|
Módulos requeridos |
Unidad enfriadora |
Módulos opcionales |
Ninguno |
