Fundamentos de la mecánica de fluidos
Este producto está diseñado para ser utilizado junto con el Banco Experimental de Mecánica de Fluidos Básica para el estudio experimental de la teoría del equilibrio relativo de líquidos en Mecánica de Fluidos.

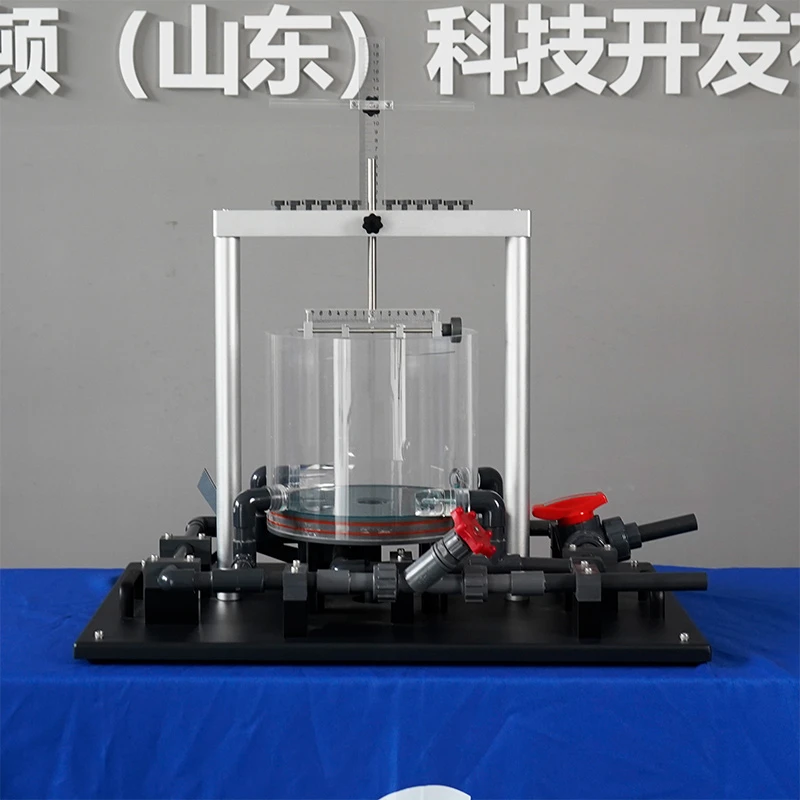

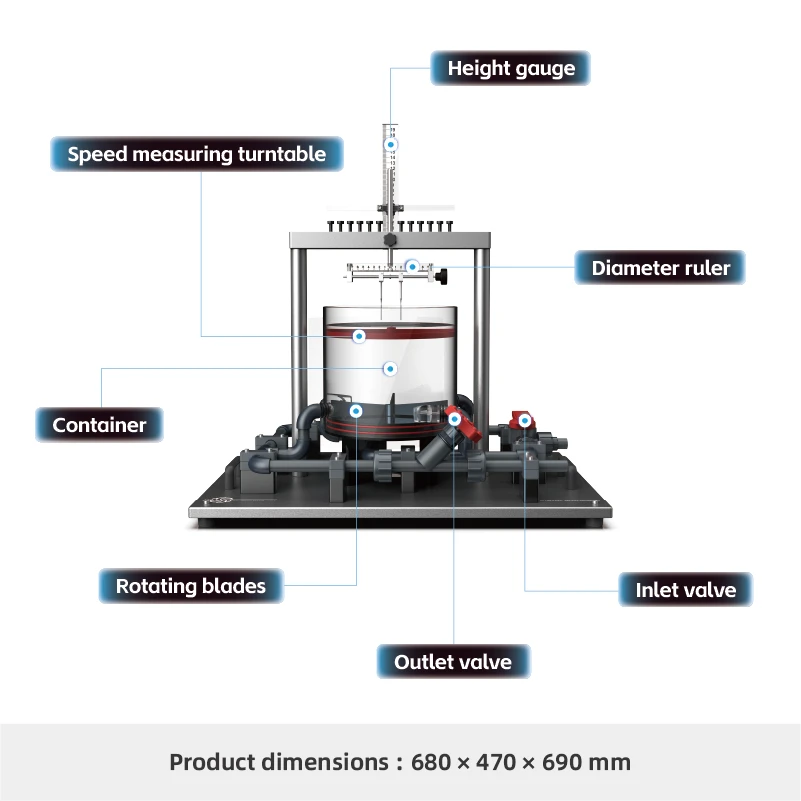

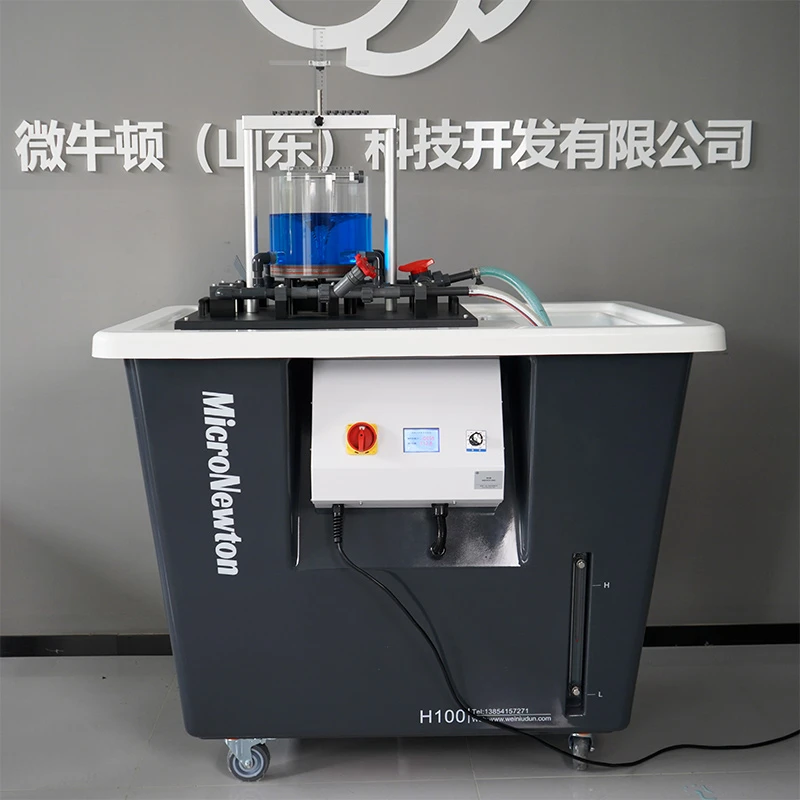

El aparato cuenta con un mecanismo giratorio y sondas de nivel de agua, con el tanque de agua principal hecho de material totalmente transparente. Cuando se conecta al Banco Experimental de Mecánica de Fluidos Básica H100, permite la observación directa de fenómenos de vórtice libre y forzado. Utilizando las sondas de nivel de agua, los usuarios pueden trazar el perfil de la superficie del líquido donde se forma el vórtice.
Compartir:
Added to cart successfully
Funciones experimentales
1. Observe la ley de conversión mutua entre la presión estática y la presión dinámica.
2.Demuestre la distribución de presión a lo largo de la trayectoria del flujo cuando el agua pasa a través de un tubo Venturi y una placa de orificio.
3.Mostrar la aplicación de la ecuación de Bernoulli en fluidos incompresibles.
4.Compare las diferencias de caída de presión de tres caudalímetros diferentes.
5.Calibrar los coeficientes de flujo de los caudalímetros Venturi y los caudalímetros de placa de orificio.
6.Dominar las habilidades de medición experimental de parámetros de flujo como la velocidad del flujo, el caudal y la presión.
Atributos del producto
|
Modelo de producto |
H105 |
Nombre del producto |
Dispositivo de experimento de vórtice |
|
Materiales principales |
Acrílico, aleación de aluminio 6061. |
Dimensiones |
680×470×690mm |
|
Peso del producto |
18 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
