Fundamentos de la mecánica de fluidos
Este aparato se utiliza principalmente para estudiar las características del flujo de salida de orificios con diversas formas, incluida la medición de parámetros como el coeficiente de contracción, el coeficiente de velocidad y el coeficiente de descarga del flujo de orificios pequeños.

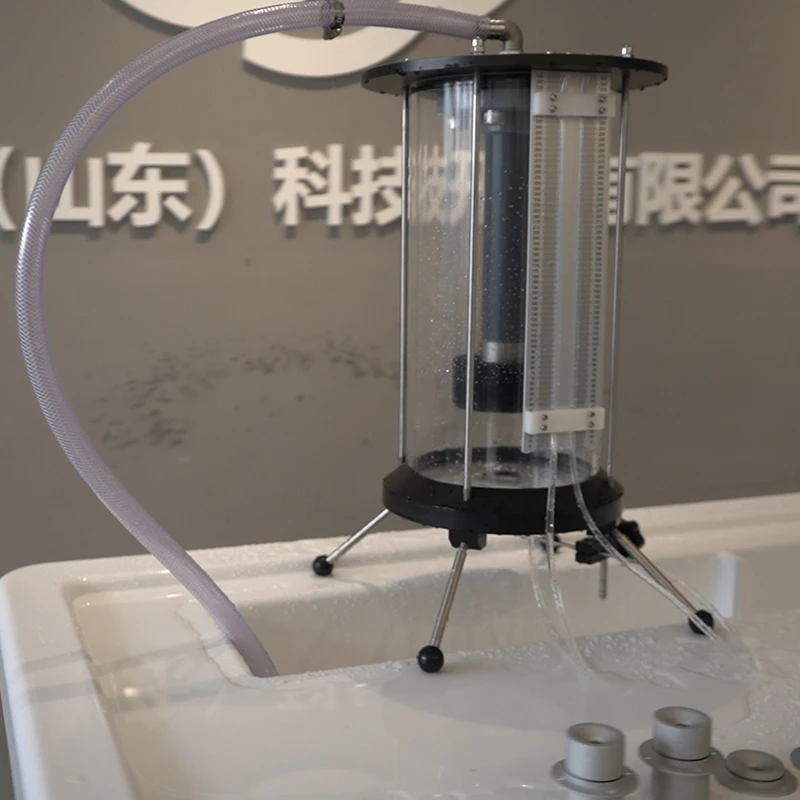

El cuerpo principal del dispositivo es un recipiente de vidrio transparente, que permite observar claramente los cambios en el nivel del agua. El caudal y el nivel del agua se regulan a través del Banco Experimental de Mecánica Básica de Fluidos. Se utiliza un manómetro de tubos múltiples para medir la altura total y la presión del flujo de agua después de pasar por el orificio. Se utiliza un pie de rey para medir el diámetro del chorro y se puede colocar un tubo de Pitot transversal en cualquier punto dentro del chorro.
Compartir:
Added to cart successfully
Funciones experimentales
1.Mida el coeficiente de contracción y el coeficiente de velocidad del flujo del orificio.
2.Calcule el coeficiente de descarga.
3.Mida el coeficiente de descarga real y compárelo con el valor teórico.
4.Mida varios coeficientes a diferentes velocidades de flujo y estudie el efecto del número de Reynolds sobre estos coeficientes.
5.Estudiar las características de salida de diferentes tipos de orificios.
Atributos del producto
|
Modelo de producto |
H110 |
Nombre del producto |
Aparato experimental integral de orificio y boquilla |
|
Materiales principales |
acrílico, Aleación de aluminio 6061 |
Dimensiones |
430×430×620mm |
|
Peso del producto |
17,5 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Equipado con seis probetas intercambiables. |
Módulos opcionales |
Ninguno |
