Fundamentos de la mecánica de fluidos
Este aparato se utiliza principalmente para estudiar las fuerzas de impacto y los cambios de momento de chorros o columnas de agua sobre diversas formas de placas planas e inclinadas. Proporciona una base para una comprensión e investigación más profundas de aplicaciones como los principios de funcionamiento de las turbinas hidráulicas de tipo copa.

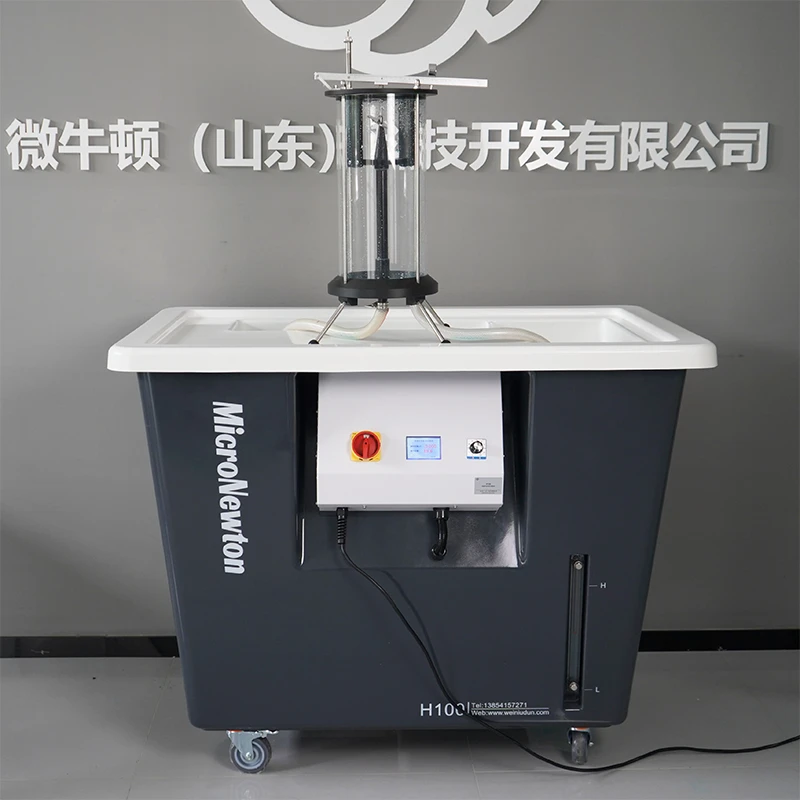

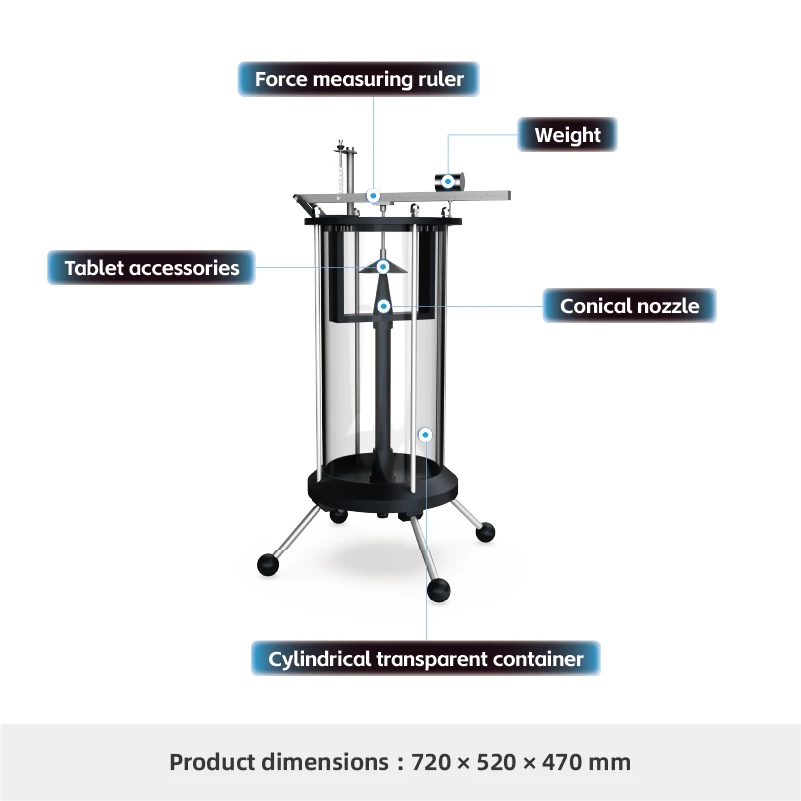

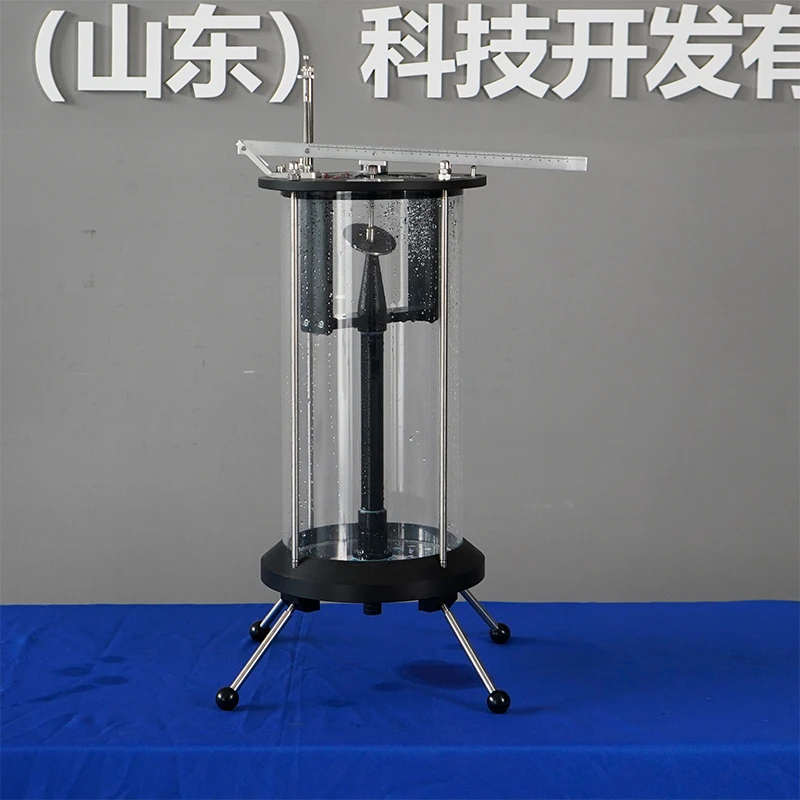

El cuerpo principal del dispositivo es un recipiente de vidrio cilíndrico transparente, equipado con boquillas cónicas dispuestas verticalmente y placas de prueba. Las boquillas están conectadas al banco experimental de mecánica de fluidos básica para generar chorros de alta velocidad, mientras que las placas de prueba están conectadas a un dispositivo de medición de fuerza dedicado para medir las fuerzas de impacto producidas por los chorros.
El fondo del contenedor incluye una tubería de drenaje que devuelve el agua al banco experimental para su circulación. Todas las placas de prueba están diseñadas para una instalación y extracción rápidas sin necesidad de herramientas especiales.
Compartir:
Added to cart successfully
Funciones experimentales
1. Estudiar las fuerzas de impacto y los cambios de momento de chorros o columnas de agua en varias formas de placas planas e inclinadas, y verificar la ecuación del momento de flujo estacionario.
Atributos del producto
|
Modelo de producto |
H108 |
Nombre del producto |
Aparato experimental de ecuación de momento |
|
Materiales principales |
acrílico, POM (Polioximetileno) |
Dimensiones |
720×520×470mm |
|
Peso del producto |
18 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
