Fundamentos de la mecánica de fluidos

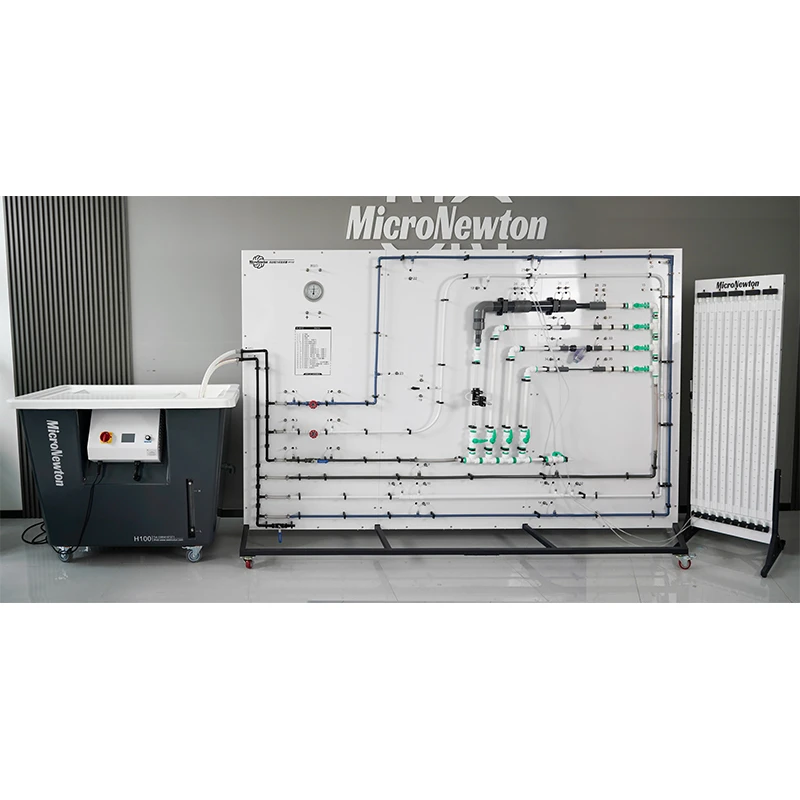

Este aparato está diseñado para usarse junto con el banco experimental de mecánica de fluidos básica H100 para medir la resistencia de fricción generada cuando el fluido fluye a través de diferentes tuberías o accesorios de tubería dentro de una tubería.

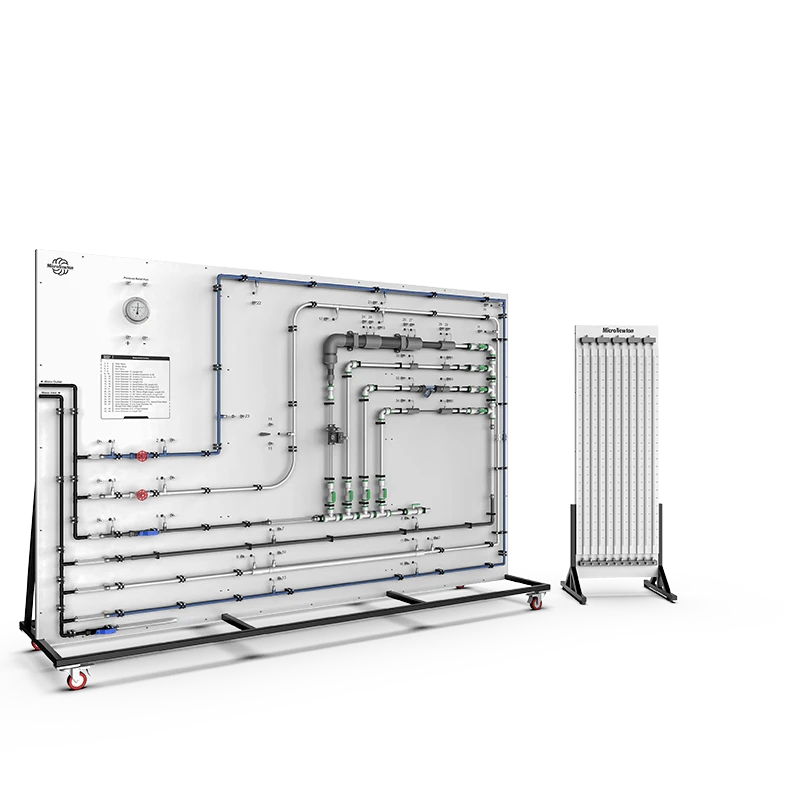

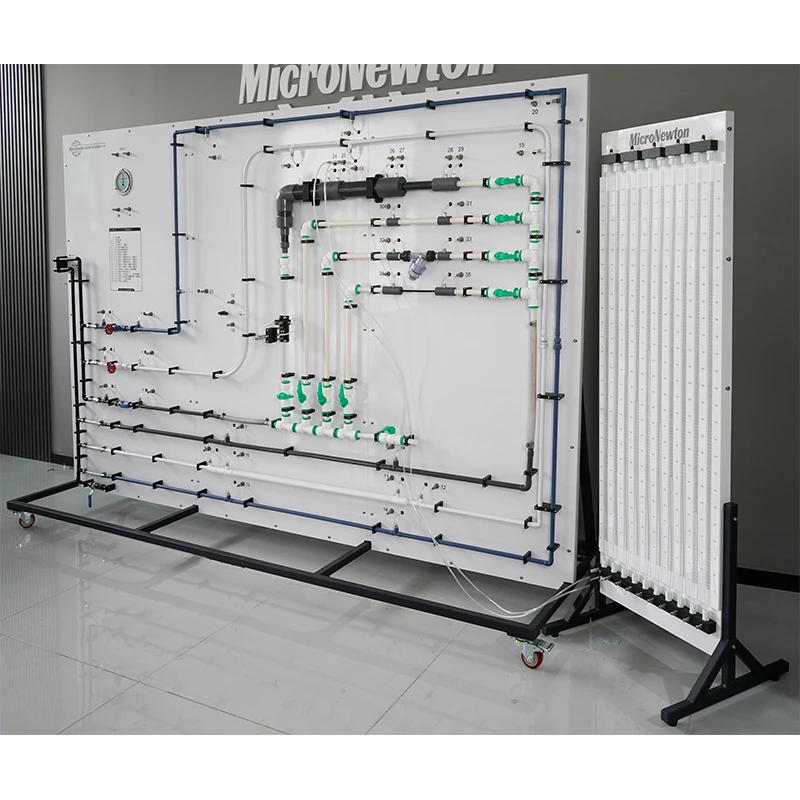

La pérdida de carga en tuberías y accesorios es un problema clásico en la mecánica de fluidos. El aparato experimental de resistencia al flujo H130 demuestra el flujo de fluido a través de varios componentes, como tuberías rugosas, filtros, válvulas y otros accesorios de tuberías a través de válvulas y configuraciones de tuberías especialmente diseñadas. También permite el análisis cuantitativo de la pérdida de carga relativa durante el proceso de flujo.
El caudal durante el experimento se puede ajustar con precisión utilizando caudalímetros de placa de orificio, caudalímetros Venturi y caudalímetros de tubo Pitot, al mismo tiempo que se demuestra el funcionamiento práctico de diferentes tipos de caudalímetros para la medición de flujo.
Compartir:
Added to cart successfully
Funciones experimentales
1.Estudiar las pérdidas de carga locales cuando el fluido fluye a través de expansiones repentinas, contracciones repentinas, válvulas, filtros y codos.
2.Estudiar las pérdidas de carga por fricción a lo largo de tuberías con superficies lisas, diferentes niveles de rugosidad y diferentes diámetros.
3. Estudiar el uso de caudalímetros comunes, como caudalímetros de orificio, Venturi y tubo de Pitot, y medir sus pérdidas de resistencia locales.
4.Aprender métodos y técnicas para calcular pérdidas locales y coeficientes de pérdida por resistencia local.
5.Aprender métodos para determinar el factor de fricción y pérdida de carga para tuberías con diferentes diámetros y rugosidades.
Atributos del producto
|
Modelo de producto |
H130 |
Nombre del producto |
Aparato experimental de resistencia al flujo |
|
Materiales principales |
Tubería de cobre, lámina galvanizada |
Dimensiones |

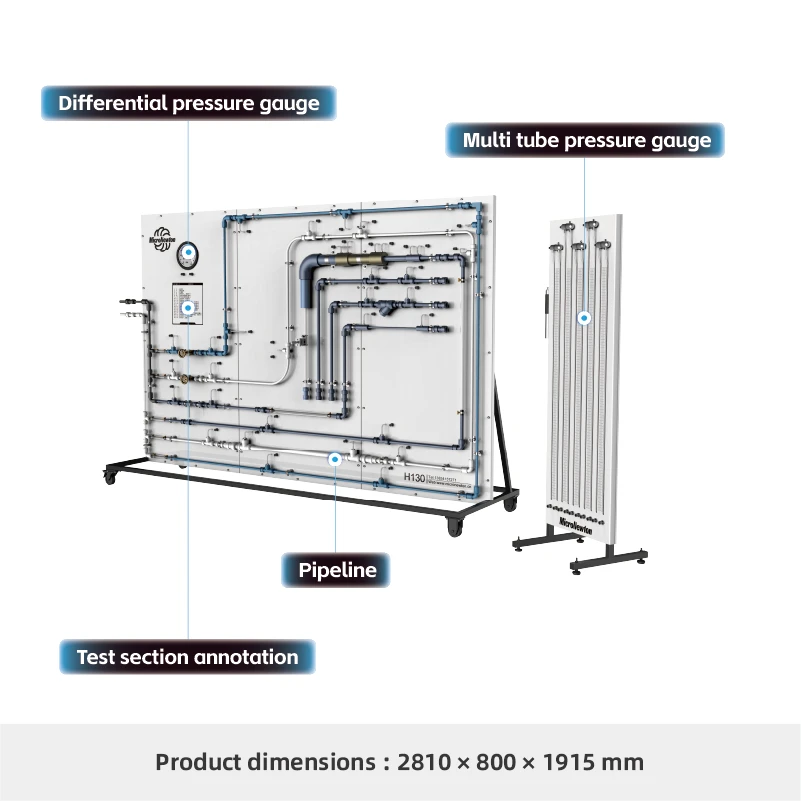

2810×800×1915mm |
|
Peso del producto |
208,5 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Monofásico trifilar, 220V ±5%, 50Hz/60Hz 110V ±5%, 50Hz/60Hz |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
