Fundamentos de la mecánica de fluidos
Este aparato se utiliza principalmente para demostrar y estudiar los principios de funcionamiento de varios tipos de caudalímetros, como el caudalímetro Venturi, el caudalímetro de placa de orificio y el caudalímetro de rotor, así como la aplicación de la ecuación de Bernoulli en estos caudalímetros.

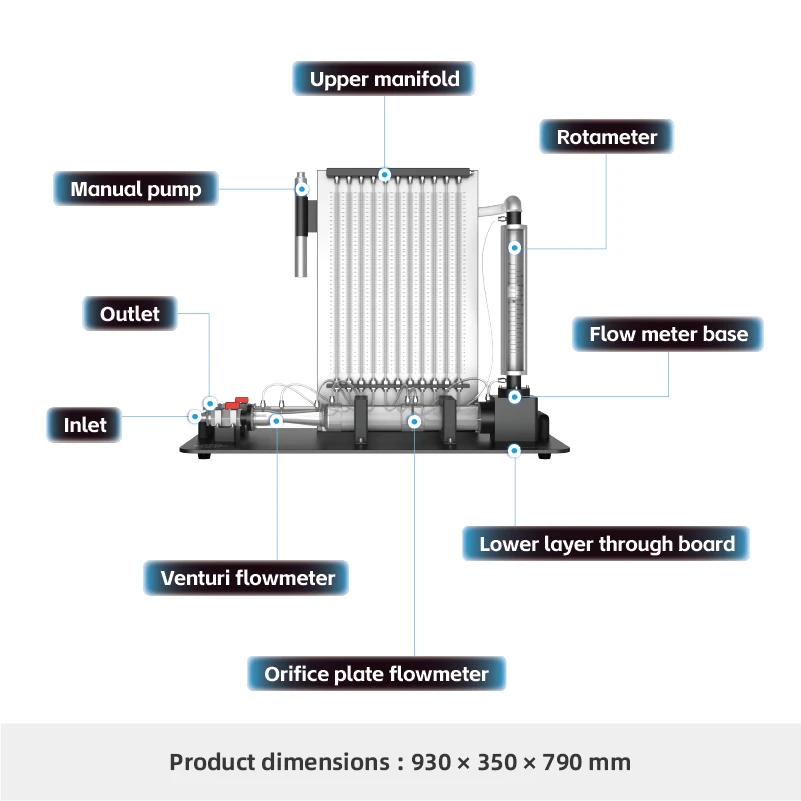

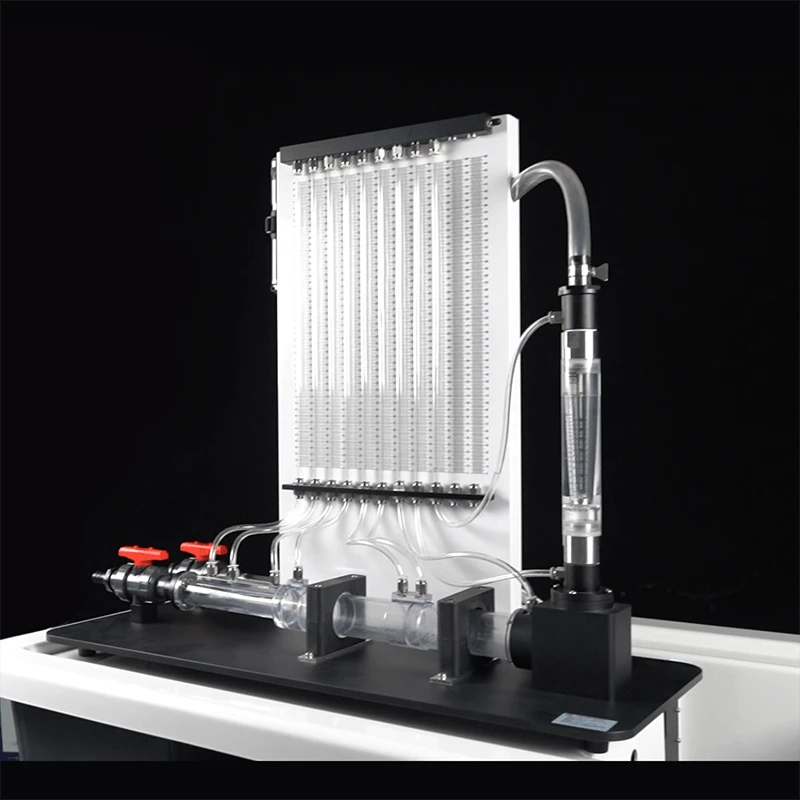

El cuerpo principal del aparato consta de una tubería horizontal equipada con válvulas, una placa de orificio, un caudalímetro Venturi y grifos de presión. Además, un tubo doblado se conecta al caudalímetro del rotor y todos los grifos de presión están conectados a un manómetro de tubos múltiples montado en el panel posterior.

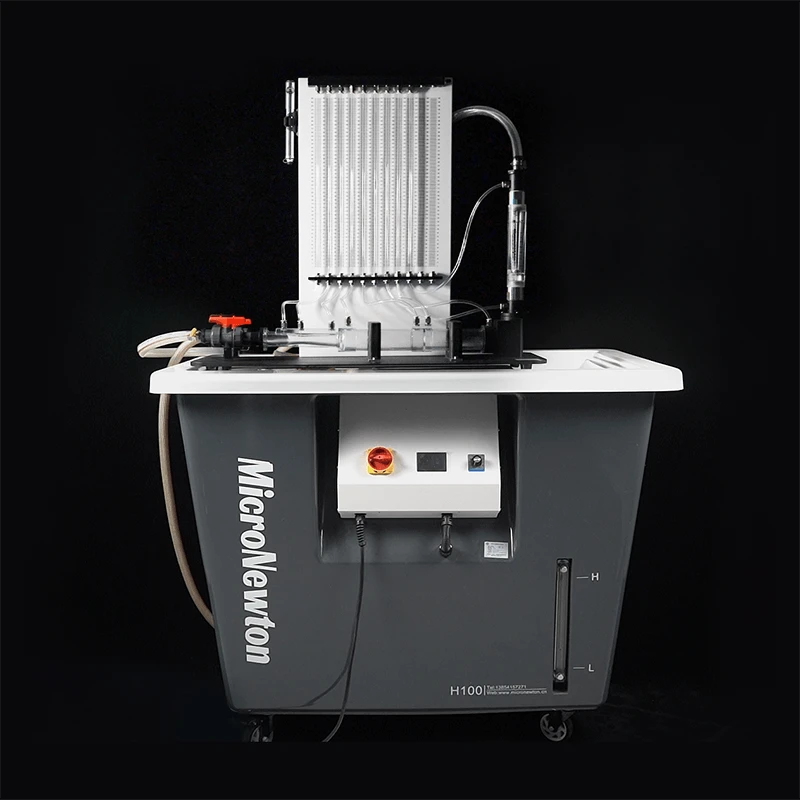

Durante los experimentos, el aparato debe estar conectado al banco experimental de mecánica de fluidos básica H100. La tubería principal y los caudalímetros están fabricados de materiales totalmente transparentes, lo que permite la observación del flujo de fluido. El aparato demuestra claramente la distribución de presión a lo largo de la tubería para cada tipo de caudalímetro y facilita el análisis de las pérdidas de presión.
Compartir:
Added to cart successfully
Funciones experimentales
1. Observe la ley de conversión mutua entre la presión estática y la presión dinámica.
2.Demuestre la distribución de presión a lo largo de la trayectoria del flujo cuando el agua pasa a través de un tubo Venturi y una placa de orificio.
3.Mostrar la aplicación de la ecuación de Bernoulli en fluidos incompresibles.
4.Compare las diferencias de caída de presión de tres caudalímetros diferentes.
5.Calibrar los coeficientes de flujo de los caudalímetros Venturi y los caudalímetros de placa de orificio.
6.Dominar las habilidades de medición experimental de parámetros de flujo como la velocidad del flujo, el caudal y la presión.
Atributos del producto
|
Modelo de producto |
H103 |
Nombre del producto |
Aparato experimental de medición de flujo |
|
Materiales principales |
Aleación de aluminio 6061, resina fotosensible |
Dimensiones |
930×350×790mm |
|
Peso del producto |
23,6 kilos |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
Ninguno |
Módulos opcionales |
Ninguno |
