Fundamentos de la mecánica de fluidos

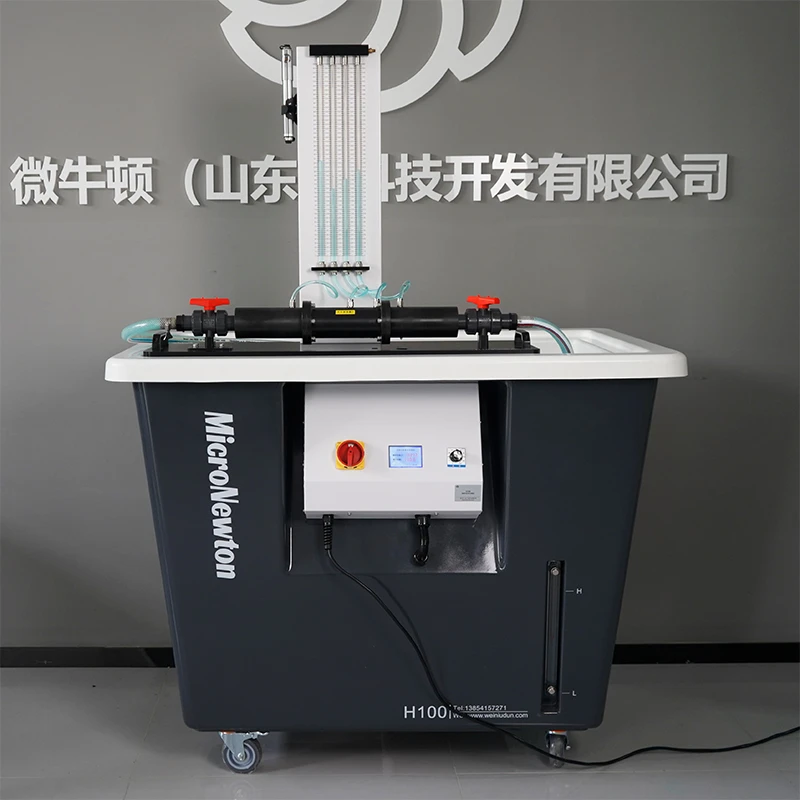

Este dispositivo es un aparato experimental de calibración de flujo. No realiza experimentos por sí solo, sino que se utiliza principalmente para calibrar el flujo de otros caudalímetros. El aparato debe utilizarse junto con el banco experimental de mecánica de fluidos básica H100 para proporcionar el flujo de agua necesario para los experimentos.

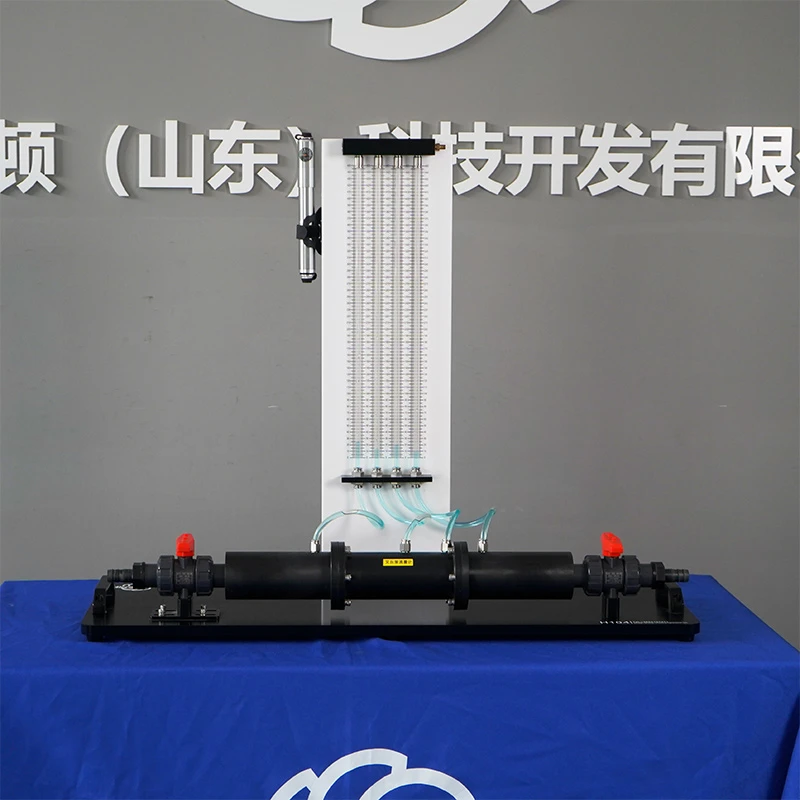

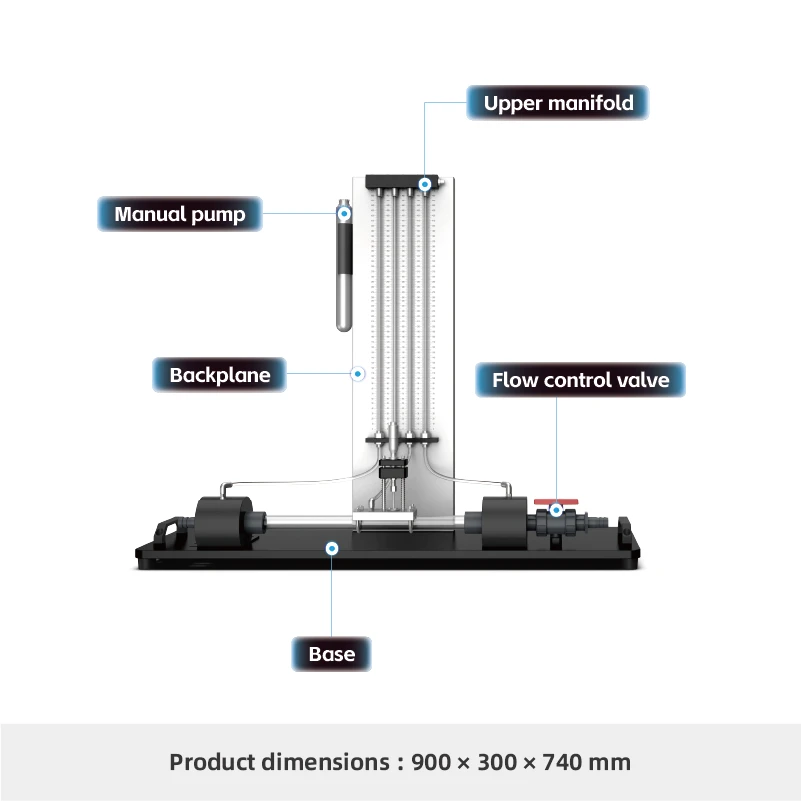

El cuerpo principal del dispositivo incluye conectores para los caudalímetros a calibrar y un manómetro multitubo en el panel posterior (con un total de cuatro tubos). El aparato proporciona cuatro accesorios de caudalímetro para calibración, que incluyen: caudalímetro Venturi, caudalímetro de orificio, caudalímetro de boquilla y caudalímetro de tubo Pitot.
El dispositivo presenta un diseño exclusivo de adaptador de flujo de "cambio rápido" con conexiones de presión. Utiliza un manómetro de tubos múltiples para mostrar los cambios generales de presión e incluye una bomba manual y un colector de admisión con una válvula de aire para ampliar el rango de medición.
Compartir:
Added to cart successfully
Funciones experimentales
1.Se puede utilizar para medir el caudal de diferentes caudalímetros.
2.Se puede utilizar para medir y analizar la distribución de presión a lo largo de la tubería cuando el agua fluye a través de diferentes caudalímetros.
3.Se puede utilizar para calibrar los coeficientes de flujo correspondientes a diferentes caudalímetros.
4. Ayuda a desarrollar la competencia en la medición experimental de parámetros de fluidos como la velocidad, el caudal y la presión.
Atributos del producto
|
Modelo de producto |
H104 |
Nombre del producto |
Aparato experimental de calibración de flujo |
|
Materiales principales |
POM (Polioximetileno), aleación de aluminio 6061 |
Dimensiones |
900×300×740mm |
|
Peso del producto |
22kg |
Entorno operativo |
Temperatura ambiente, humedad relativa ≤ 85% |
|
Fuente de alimentación de entrada |
Ninguno |
||
|
Módulos requeridos |
|
Módulos opcionales |
Ninguno |
